Description

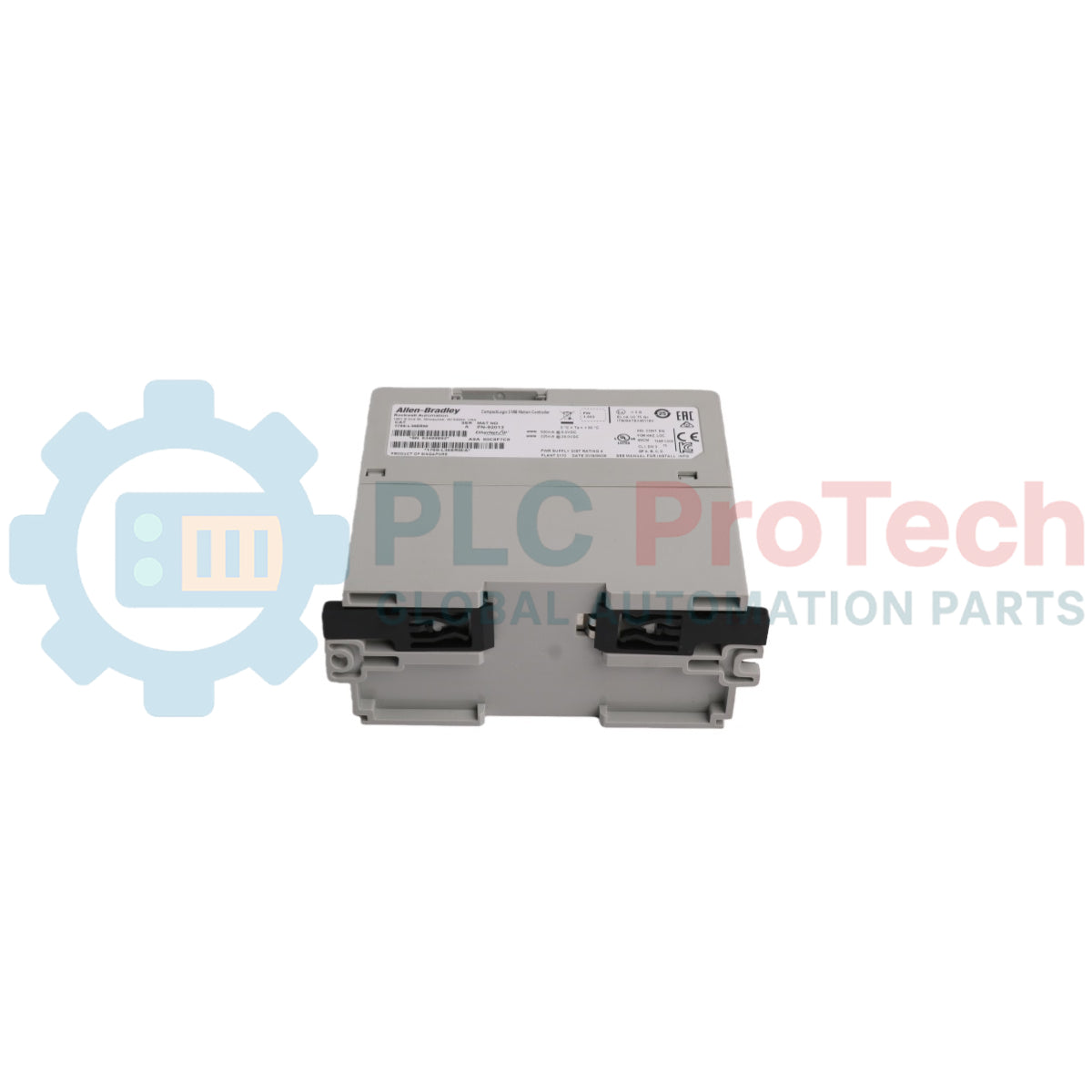

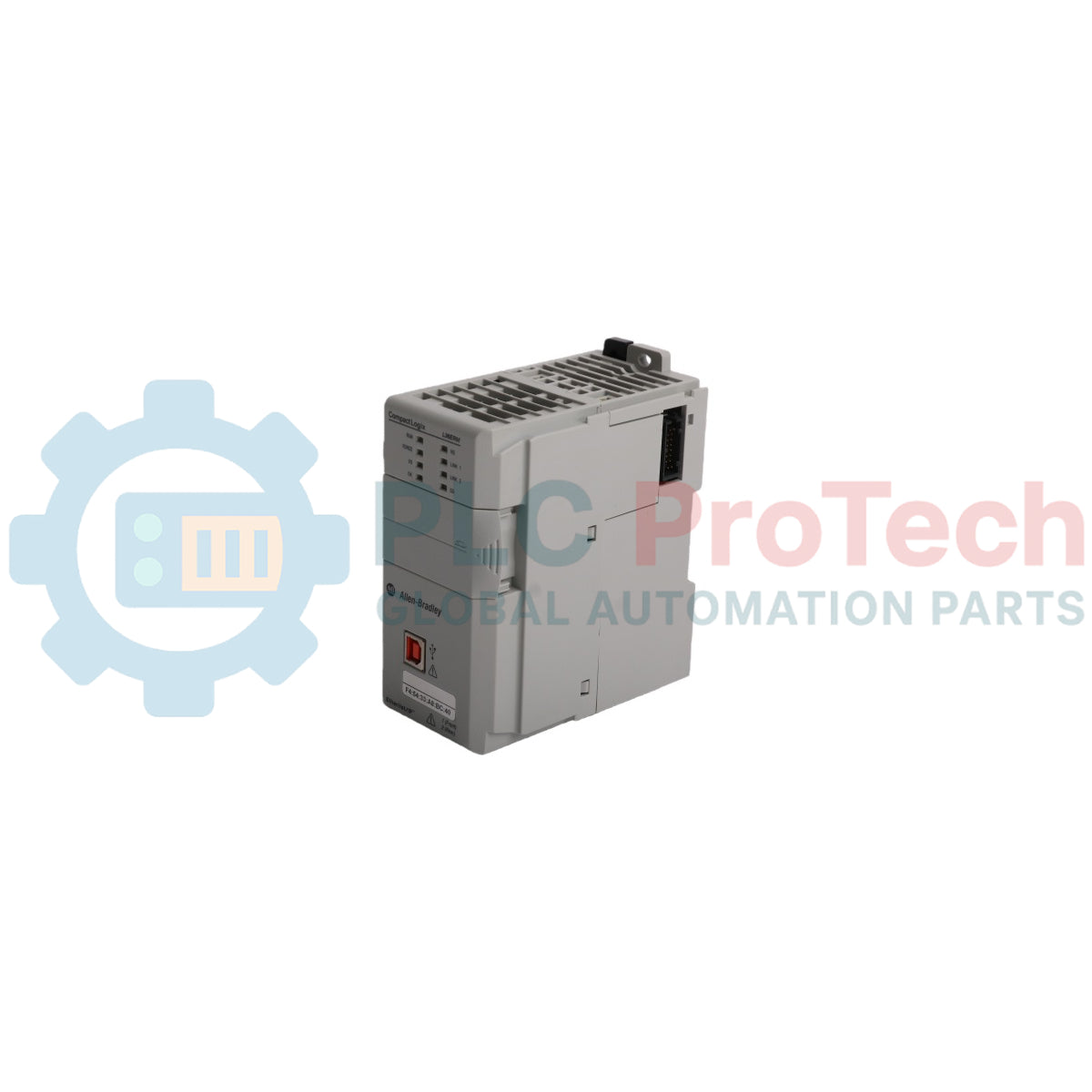

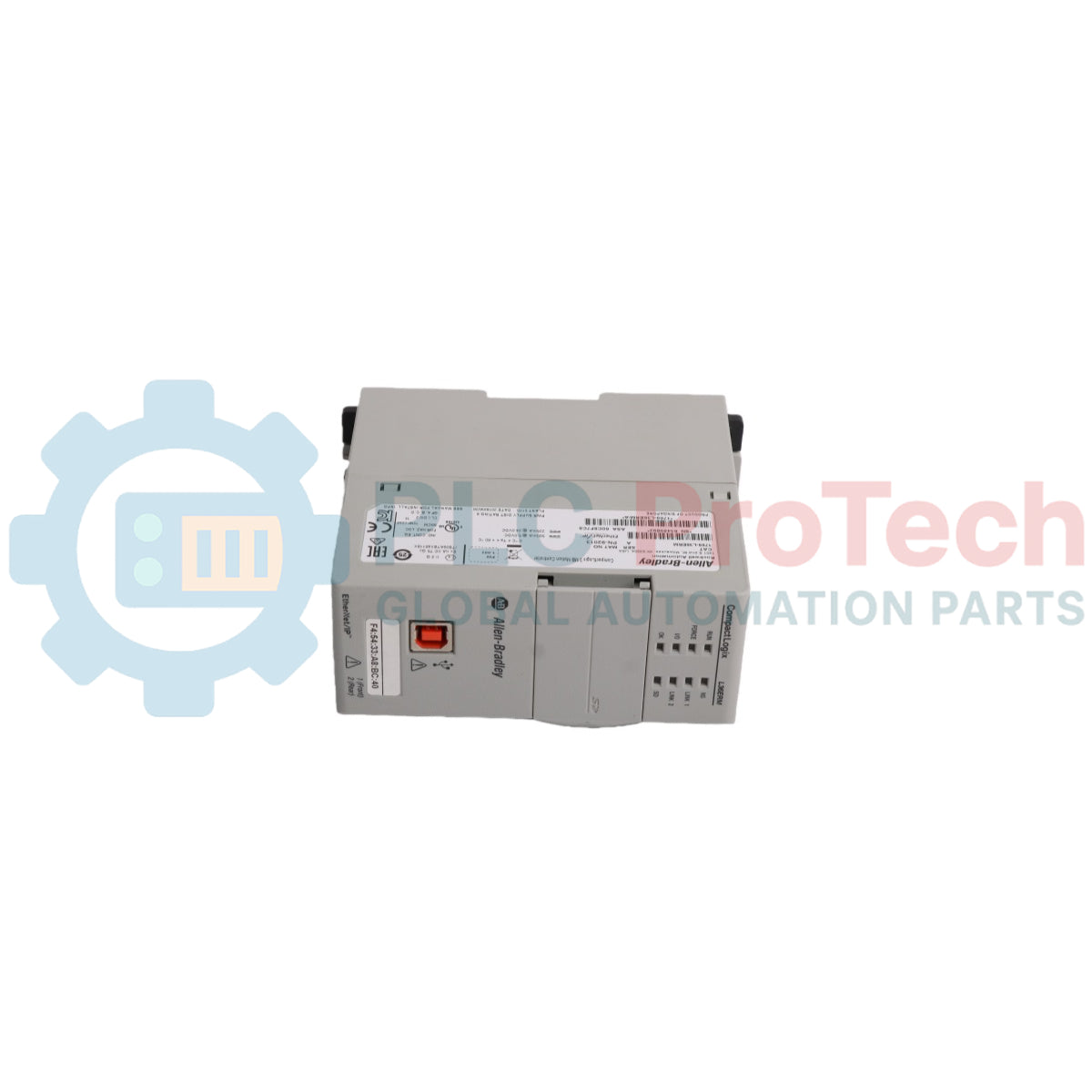

L’Allen-Bradley 1769-L36ERM est un contrôleur d’automatisation intégré à l’architecture système CompactLogix 5370. Cet appareil assure la commande intégrée des machines, les fonctionnalités de mouvement et le traitement distribué des stations pour les installations de machines industrielles de petite à moyenne taille. Équipé de 3 Mo de mémoire utilisateur non volatile intégrée, le 1769-L36ERM exécute des instructions en temps réel et gère les besoins en logique locale ou distante sans nécessiter d’armoires de commande de grandes dimensions.

Fonctionnant sur une infrastructure industrielle locale, le contrôleur est doté de deux ports de communication Ethernet/IP configurés pour prendre en charge les topologies de réseau linéaire et en anneau de niveau dispositif (DLR). Cette architecture permet la connexion simultanée aux réseaux d’usine en amont et à l’infrastructure de commande en aval. Il prend directement en charge jusqu’à 30 modules d’extension d’E/S Compact 1769 locaux via son bus de fond de panier et offre des fonctionnalités de mouvement intégrées sur EtherNet/IP prenant en charge jusqu’à 16 axes. Le système s’appuie sur une carte Secure Digital (SD) sécurisée pour le stockage rémanent des programmes et intègre une solution de stockage d’énergie sans entretien afin d’éliminer la dépendance à une batterie externe pendant les cycles d’alimentation.

Fonctionnalités

• Motion intégré sur EtherNet/IP : Prend en charge jusqu’à 16 axes de commande de mouvement intégrée via une architecture réseau standard.
• Fonctionnalités Ethernet double port : Deux ports intégrés configurés pour prendre en charge les options de réseau en anneau de niveau dispositif (DLR) et linéaire, afin d’améliorer la redondance des liaisons.
• Grande capacité d’extension : Permet l’interface directe et la distribution de l’alimentation pour jusqu’à 30 modules d’extension d’E/S Compact 1769 locaux répartis sur trois banques d’E/S.
• Maintenance de la logique sans batterie : Utilise des structures internes de stockage d’énergie pour enregistrer en toute sécurité le contenu de la mémoire sur la mémoire flash lors de baisses de tension inattendues.

Applications

• Lignes de conditionnement coordonnées multiaxes et opérations de tri continu.
• Machines d’assemblage intégrées, lignes de manutention et convoyeurs de composants automobiles.
• Fabrication de produits alimentaires et de boissons, cellules de transformation et stations de mélange par lots.
• Stations de pompage distribuées sur plusieurs bancs et systèmes de commande du traitement environnemental de l’eau.

Caractéristiques techniques

Connexions et interfaces

Directives d’installation

• Positionnement de l’alimentation : Respectez strictement la distance nominale entre les modules. Le contrôleur doit être installé à moins de 4 emplacements de module d’une alimentation système 1769 compatible.
• Restrictions d’extension du châssis : Lors de l’extension de la configuration au-delà de 8 ou 16 modules vers le banc 2 ou le banc 3, veillez à fixer solidement les câbles d’extension et les embouts standard 1769 afin d’assurer la continuité du bus.
• Dégagements thermiques par convection : Prévoyez un dégagement minimal de 50 mm (2,0 po) sur tous les côtés de l’agencement du contrôleur à l’intérieur de l’armoire afin de maintenir une circulation d’air transversale acceptable.
• Raccordement à la terre : Vérifiez que le rail DIN ou la plaque de montage du panneau est relié à un point de terre fonctionnelle propre afin de minimiser les interférences radioélectriques (RFI).
