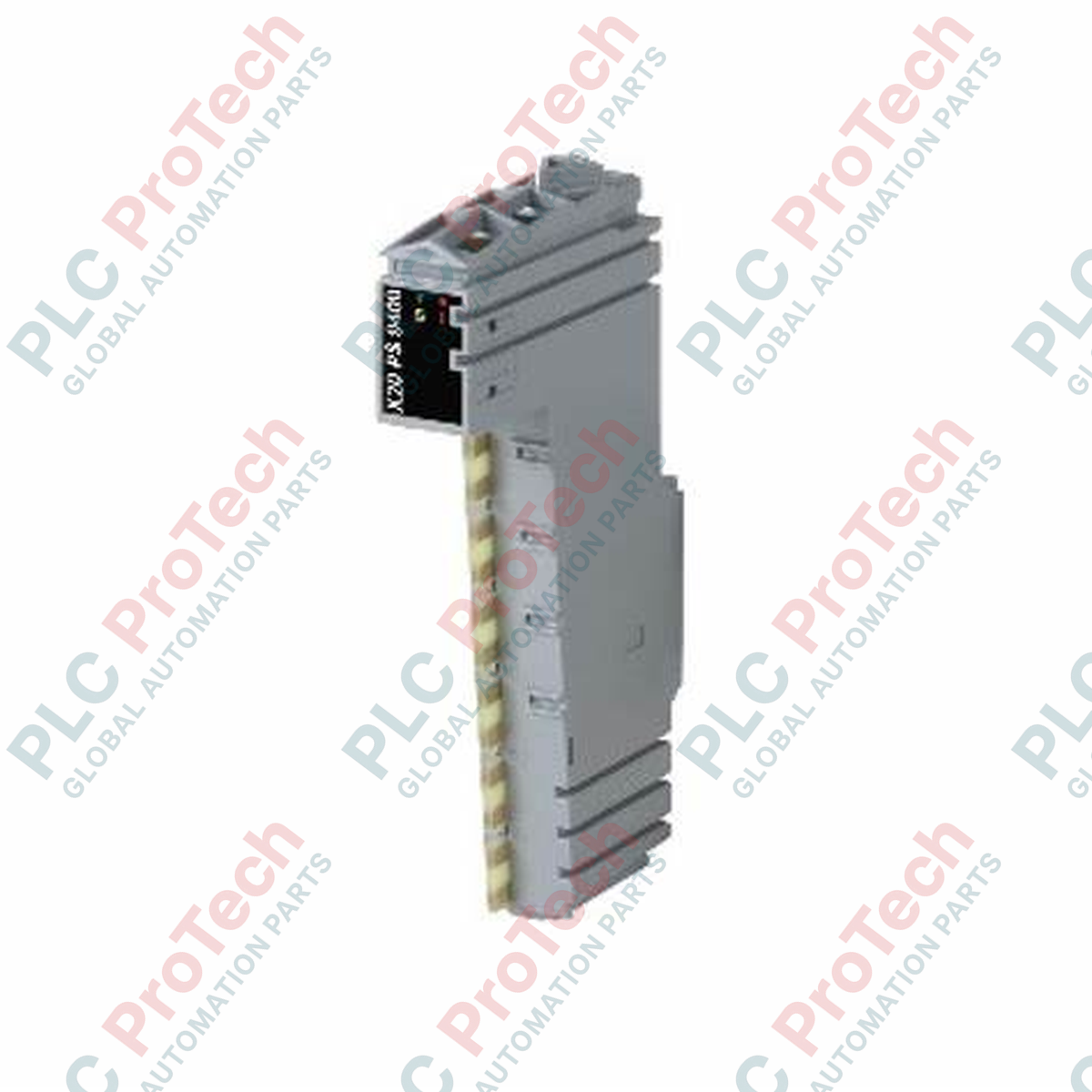

Module de sortie numérique B&R X20DOF322 X20

Présentation du système de sortie industrielle

Le B&R X20DOF322 (X20DOF322) est un module de sortie numérique 16 canaux à haute densité conçu pour une intégration transparente dans la plateforme modulaire de contrôle B&R X20. Utilisé mondialement dans des environnements de fabrication automatisée à grand volume, des centres de manutention automatisés et des lignes d’emballage pharmaceutique, ce module gère des réseaux d’actionneurs discrets. En contrôlant directement des électrovannes pilotes, de petits solénoïdes, des relais d’interposition et des indicateurs d’état, l’unité permet des vitesses de commutation rapides et des temps de réponse à l’échelle de la microseconde, minimisant les délais de traitement et éliminant les pannes coûteuses du matériel de terrain.

Architecture du circuit et protection de charge

Ce module numérique offre 16 sorties à transistors source (PNP) disposées selon une configuration compacte à connexion 1 fil pour maximiser la densité de canaux par emplacement. Le module intègre un circuit de protection des sorties, protégeant les composants à semi-conducteurs internes contre les surintensités en aval, les surtensions et les courts-circuits. Cette couche de diagnostic embarquée isole les défauts électriques directement sur le canal de terrain affecté, évitant les pannes généralisées du bus arrière et protégeant le contrôleur en amont des défaillances électriques localisées.

Matrice de performance technique

Diagnostic technique et FAQ

Quelles sont les principales étapes de dépannage si un canal de sortie cesse de commuter ?

Vérifiez les LED d’état sur la face avant du module X20DOF322. Si l’indicateur du canal clignote ou est éteint malgré des signaux logiques actifs dans Automation Studio, une surcharge ou un court-circuit s’est produit sur ce circuit de terrain. Déconnectez le fil de terrain, éliminez le court-circuit mécanique sur l’actionneur, puis coupez et remettez sous tension le module pour réinitialiser le fusible électronique intégré.

La configuration de connexion 1 fil peut-elle supporter des charges inductives sans diodes de roue libre externes ?

Oui. Le module intègre des circuits de limitation protecteurs pour supprimer les surtensions inductives. Cependant, pour des applications de commutation à haute fréquence ou des bobines inductives importantes dépassant les spécifications standard, il est fortement recommandé d’ajouter une diode de roue libre externe directement aux bornes de la charge afin de minimiser les perturbations électriques localisées.

Est-il possible de mettre en parallèle plusieurs sorties pour augmenter la capacité de courant totale ?

Non. La mise en parallèle des sorties du X20DOF322 pour piloter des charges plus lourdes n’est pas autorisée par conception. Si une charge à fort courant dépasse les limites d’un canal individuel, utilisez une seule sortie numérique de ce module pour commander un relais d’interposition ou un contacteur externe dimensionné pour la charge cible.

Mise en service sur site et consignes de raccordement

• Chemins de retour de masse communs : Comme ce module utilise une configuration de connexion 1 fil, les 16 canaux partagent une connexion de masse commune via le rail du bornier ou un module de distribution de potentiel séparé. Assurez-vous que le chemin de retour 0 VDC de tous les dispositifs de terrain est connecté au même rail de potentiel que l’alimentation du module afin d’éviter tout décalage de masse flottante.

• Cheminement des câbles d’alimentation DC : Séparez complètement toutes les lignes de sortie discrète 24 VDC des chemins d’alimentation AC haute tension, des démarreurs moteurs et des câbles d’alimentation des variateurs de fréquence (VFD). Maintenez un écart minimum de 150 mm dans les chemins de câbles pour éliminer les couplages capacitifs de bruit pouvant provoquer des commutations erratiques des capteurs de terrain.

• Engagement mécanique du bornier : Avant d’insérer le composant électronique X20DOF322 dans la base du bornier X20 pré-câblée, vérifiez que toutes les connexions à vis ou à cage sont correctement serrées. Inspectez les doigts de bus plaqués or pour détecter toute saleté ou problème d’alignement afin d’assurer un contact solide avec le bus interne du châssis.
