Description

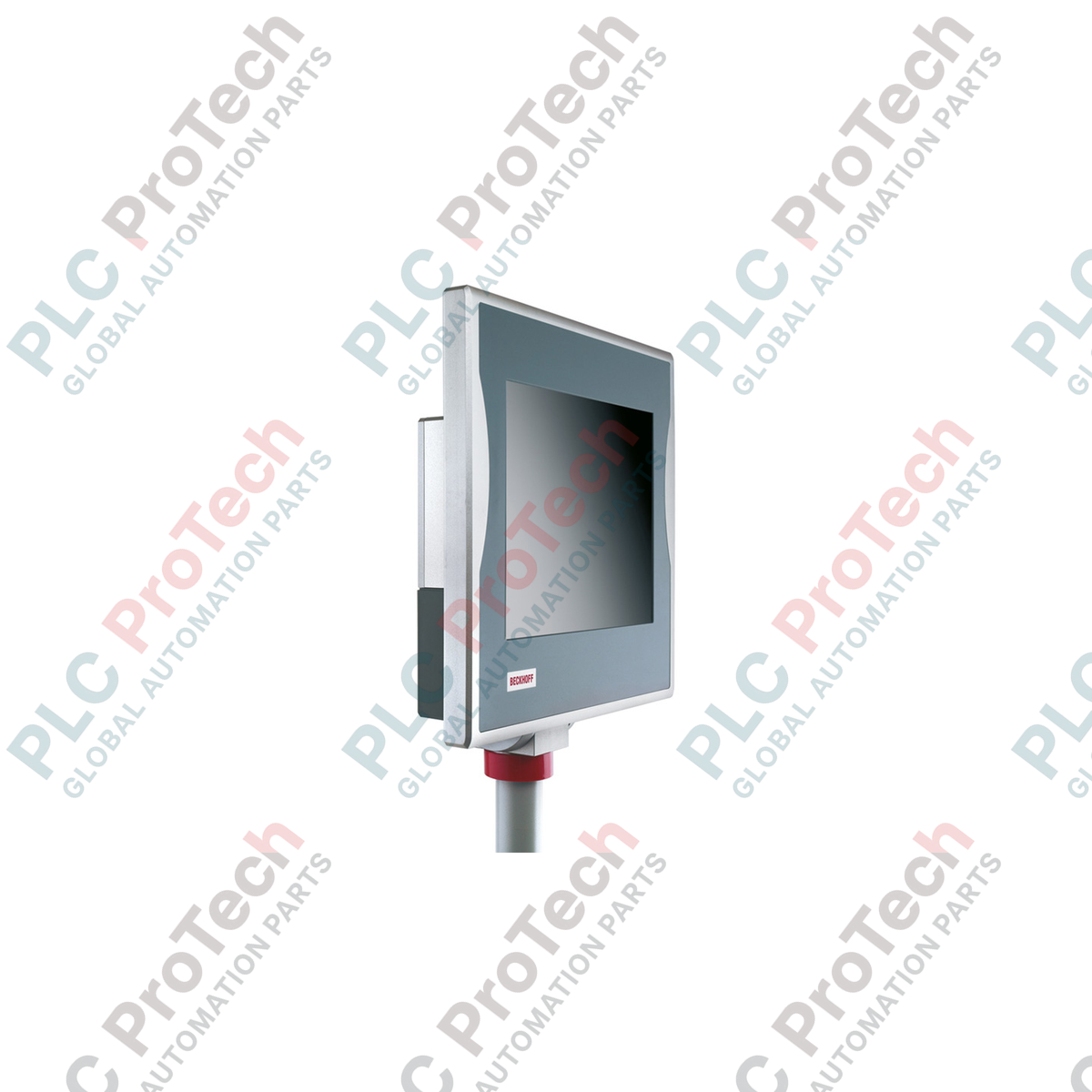

Le BECKHOFF CP7212-0000-0060 est un Panel PC économique conçu pour les tâches de commande et de visualisation industrielles. Il associe une interface opérateur hautes performances à une unité informatique puissante dans un boîtier unifié. Conçu pour une installation sur bras support, ce Panel PC s’intègre directement dans les environnements machines nécessitant un matériel IHM robuste et peu encombrant. L’appareil sert de plateforme centrale pour exécuter le logiciel d’automatisation TwinCAT et assurer des fonctions exigeantes de commande, d’utilisation et de surveillance des machines.

Construit dans un boîtier robuste en aluminium, l’appareil adopte un concept de refroidissement passif reposant sur une structure de dissipateur thermique entre le panneau de commande et le PC additionnel, complété par un ventilateur interne assurant une répartition uniforme de la chaleur sur les parois du boîtier. Il est équipé d’un écran de 15 pouces offrant une résolution de 1024 x 768 pixels, associé à une interface à écran tactile. La carte mère intégrée de 3½ pouces abrite un processeur Intel Celeron G3900TE fonctionnant à 2,3 GHz avec 2 cœurs, épaulé par 4 Go de mémoire vive DDR4 et des configurations de stockage comprenant un emplacement CFast et un disque dur de 320 Go de 2½ pouces.

La connectivité du système comprend deux ports Ethernet 100/1000BASE-T intégrés, dont l’un est déporté via un connecteur push-pull dans la zone de câblage accessible. Le compartiment de câblage accueille jusqu’à six connecteurs IP65, assurant un acheminement sécurisé des câbles dans les environnements industriels. Fonctionnant avec une alimentation de 24 V CC et bénéficiant d’un indice de protection IP65, ce Panel PC fournit une puissance de calcul autonome et fiable directement au niveau de la machine.

Caractéristiques

Écran intégré de 15 pouces avec une résolution de 1024 x 768 pixels
Processeur Intel Celeron G3900TE (2,3 GHz, 2 cœurs) optimisé pour les tâches de commande TwinCAT
Boîtier robuste en aluminium conçu pour une installation sur bras support avec raccord de tube de 48 mm
Architecture de refroidissement passive utilisant une structure de dissipateur thermique et un ventilateur interne de circulation d’air
Zone de câblage prenant en charge jusqu’à six passages de connecteurs IP65, y compris une connexion Ethernet push-pull
Contrôleur RAID 1 SATA intégré avec deux emplacements de stockage pour un disque de 2½ pouces et une carte CFast
Indice de protection IP65 pour une utilisation dans des environnements industriels exigeants

Applications

Commande de machines-outils et postes de surveillance opérateur
Cellules de fabrication automatisées nécessitant des PC industriels décentralisés
Visualisation des processus et consignation des données dans les installations industrielles
Interfaces d’automatisation des machines et de commande de mouvement basées sur TwinCAT

Spécifications techniques

Généralités

Traitement et mémoire

Affichage et commandes opérateur

Stockage et interfaces

Électrique

Directives d’installation

Vérifiez le numéro de modèle exact et inspectez le boîtier en aluminium ainsi que les connecteurs pour détecter tout dommage dû au transport avant l’assemblage.
Assurez-vous que le site d’installation offre un dégagement libre d’au moins 20 cm (7,9 pouces) autour du boîtier du PC afin de permettre une circulation d’air adéquate.
Montez solidement le PC industriel sur un système de bras de montage compatible de 48 mm (tel qu’un système de bras de montage Rittal ou Rolec) à l’aide de l’adaptateur rotatif par le haut.
Ouvrez le compartiment de câblage et acheminez les câbles entrants à travers les connecteurs homologués IP65, en veillant à fixer correctement le câble Ethernet push-pull et les lignes d’alimentation.
Connectez une alimentation 24 V CC stable aux bornes désignées, en vous assurant que toutes les sources d’alimentation sont coupées et consignées.
Vérifiez tout le câblage, les connexions à la terre et l’intégrité des joints avant de mettre le système sous tension pour la mise en service initiale.
