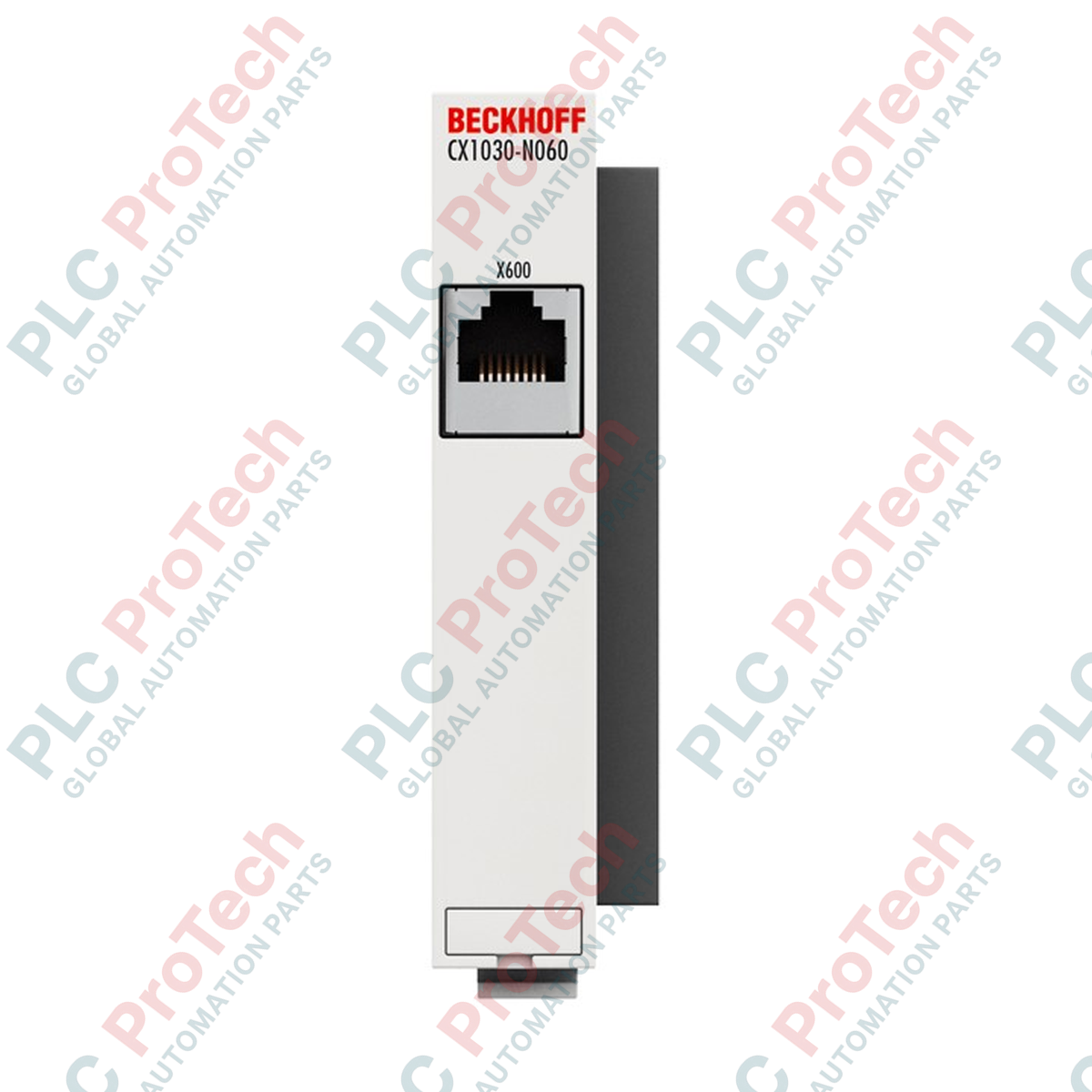

BECKHOFF CX1030-N060 Module d’interface système Ethernet

Présentation du produit

Le CX1030-N060 (CX1030N060) est un module d’extension d’interface système haut débit conçu pour la série d’ordinateurs industriels embarqués Beckhoff CX1030. Ce module fournit un port Ethernet 10/100 Mbit/s supplémentaire et indépendant via une connexion RJ45 standard, permettant une séparation physique du réseau ou une connectivité étendue pour les communications au niveau terrain. D’une largeur de seulement 19 mm, le CX1030-N060 se fixe directement au module processeur via le bus système interne et est alimenté par les unités d’alimentation de la série CX1100-xxxx. Il constitue un composant essentiel pour les applications industrielles nécessitant des liaisons montantes dédiées vers des systèmes MES/ERP ou des canaux de communication machine à machine (M2M) distincts, sans surcharger l’interface réseau principale du processeur.

Configuration technique (analyse approfondie)

Le CX1030-N060 est conçu pour étendre les capacités réseau de la série CX1030 tout en conservant l’encombrement modulaire du système.

• Isolation réseau : L’ajout du CX1030-N060 permet aux ingénieurs de mettre en œuvre une stratégie réseau à double connexion : un port pour le contrôle EtherCAT local et le port N060 pour l’accès au réseau externe de l’usine, isolant ainsi efficacement le trafic de contrôle en temps réel du trafic informatique général.

• Intégration système : Le module utilise le bus système interne haut débit pour l’échange de données. Il est important de noter que ce module  ne peut pas être combiné avec l’unité d’alimentation CX1100-0004 en raison du brochage du bus interne et de l’allocation des ressources.

• Intégrité du signal : Compatible avec le câblage de catégorie 5 (Cat. 5), l’interface est optimisée pour les communications sur courtes et moyennes distances dans l’armoire de commande ou entre des équipements adjacents, avec une longueur de câble certifiée maximale de 20 mètres.

Caractéristiques techniques

FAQ techniques

• Le CX1030-N060 peut-il être utilisé pour faire fonctionner EtherCAT ?

  Bien que le matériel prenne en charge l’Ethernet à 100 Mbit/s, ce module est principalement destiné aux communications TCP/IP standard (Ethernet). Pour le contrôle de mouvements EtherCAT haute performance, il est recommandé d’utiliser les ports Ethernet principaux situés sur le processeur CX ou des bornes maîtres EtherCAT dédiées.

• Pourquoi ce module est-il incompatible avec l’alimentation CX1100-0004 ?

  Le CX1100-0004 est un module d’alimentation spécialisé qui intègre son propre afficheur à 4 lignes et des boutons. La communication par bus interne requise par l’interface N060 entre en conflit avec la cartographie des ressources de la variante -0004. Veillez à utiliser un CX1100-0001, -0002 ou -0003 compatible.

• Quelle est la longueur maximale de câble prise en charge ?

  La spécification officielle limite la longueur du câble à 20 mètres avec des câbles Cat. 5. Cette limitation garantit une compatibilité électromagnétique maximale et une stabilité du temps de propagation du signal dans l’environnement du bus système CX1030.

Guide d’ingénierie et d’installation

• Ordre de montage des modules : Lors de l’assemblage du système CX, le CX1030-N060 doit être monté à gauche du module d’alimentation CX1100. Assurez-vous que les connecteurs du bus PC-104 sont propres et correctement alignés avant d’assembler les modules par pression, afin d’éviter d’endommager les broches.

• Cheminement des câbles : Pour garantir la conformité CEM (EN 61000-6-2), éloignez le câble Ethernet RJ45 des lignes d’alimentation haute tension et des câbles de sortie de variateur de fréquence. Utilisez des connecteurs RJ45 blindés afin que le blindage du câble soit relié au plan de masse du module.

• Vérification de l’environnement : Le module est conçu pour fonctionner entre 0 et +55 °C. Dans les armoires à forte densité, veillez à ne pas obstruer les fentes de ventilation verticales de l’ensemble CX. Une chaleur excessive peut dégrader les performances de transmission à 10/100 Mbit/s.

Avantages techniques

Le CX1030-N060 constitue une solution économique et peu encombrante pour ajouter de la redondance ou une segmentation réseau à un système de commande Beckhoff. Sa largeur de 19 mm permet de l’ajouter aux configurations existantes sur rail DIN en modifiant très peu l’encombrement. Comme il est alimenté directement par le bus système, il élimine la nécessité d’un câblage supplémentaire de bornes 24 V CC, ce qui simplifie la conception électrique globale et réduit les points de défaillance potentiels dans les environnements soumis à de fortes vibrations.
