Fabricant : BECKHOFF
N° de produit : EL9221-5000
Pays d'origine :Allemagne
Type de produit : Modules de bornes EtherCAT
Paiement : Virement bancaire, Western Union
Poids : 2000g
Dimensions : 12 mm x 100 mm x 68 mm
Port d'expédition : Xiamen
Garantie : 12 mois

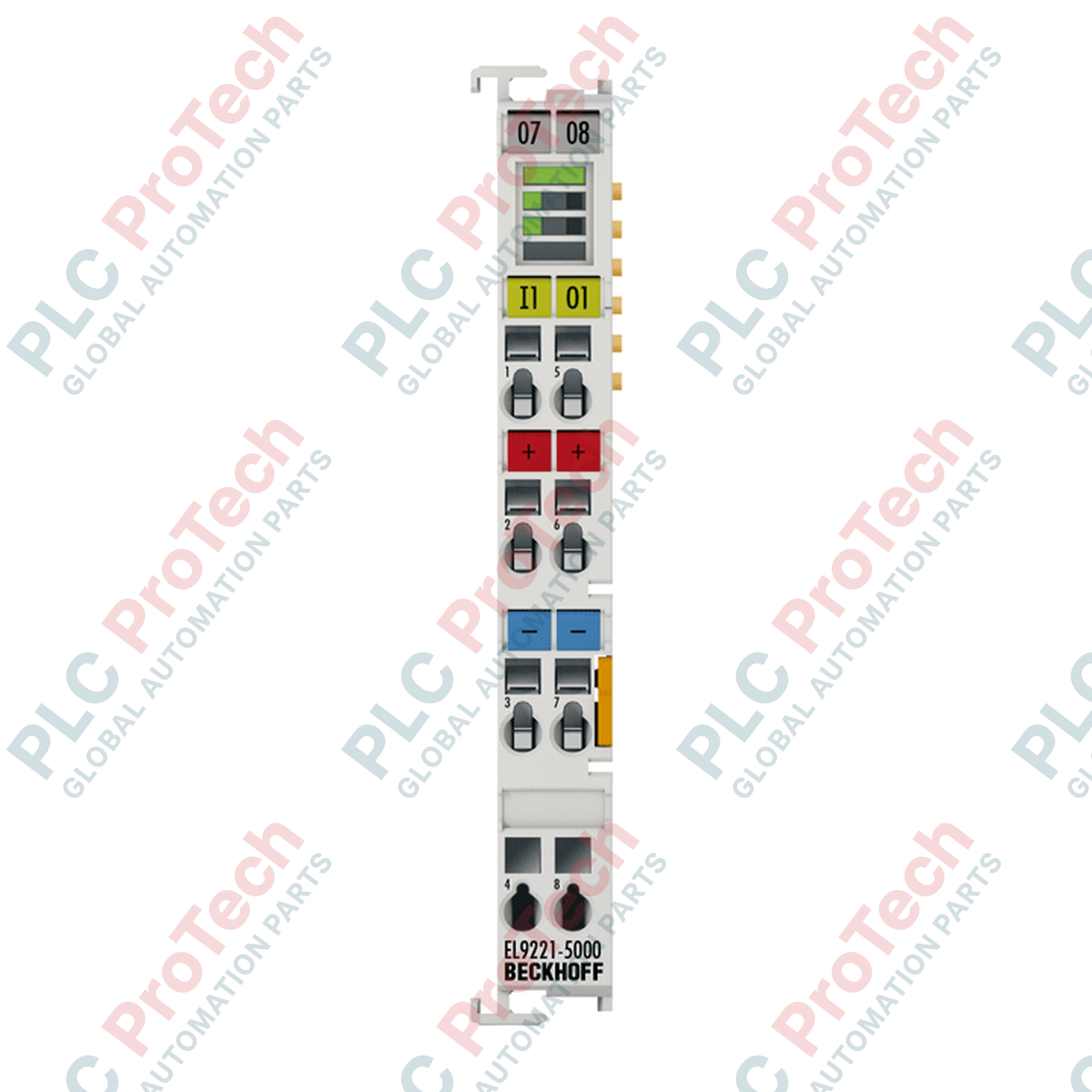

Conçu pour la protection sélective contre les surintensités dans les circuits de commande 24 V CC, le terminal EtherCAT Beckhoff EL9221-5000 assure une surveillance électronique active et des capacités de mise hors tension pour un seul canal électrique. Ce module compact de 12 mm s'intègre parfaitement au segment de terminaux EtherCAT standard et offre des courants nominaux réglables de 1 à 10 A afin de protéger les appareils de terrain sensibles contre les courts-circuits et les surcharges.
| Paramètre | Valeur de spécification |
|---|---|
| Fabricant | Beckhoff Automation |
| Numéro de modèle | EL9221-5000 |
| Tension nominale | 24 V CC |
| Nombre de canaux | 1 entrée, 1 sortie |
| Plage de courant nominal | Réglable de 1 à 10 A (par paliers de 1 A) |
| Consommation de courant de l'E-Bus | Typiquement 80 mA |
| Isolation électrique | 500 V (tension E-bus/de signal) |
| Mise hors tension en cas de surtension | Supérieure ou égale à 32 V CC |
| Fusible de secours intégré | 15 A (à action rapide) |
| Température de fonctionnement | 0 à 55 degrés Celsius |
| Température de stockage | -25 à 85 degrés Celsius |
| Indice de protection | IP20 |
| Dimensions (L x H x P) | 12 mm x 100 mm x 68 mm |
| Matériau du boîtier | Polycarbonate |
| Homologations | CE, cULus, cURus |
| Poids net | 55 g |
| Poids d'expédition (calculé) | 0,15 kg |
| Type de connexion | Section transversale du conducteur | Plage AWG |
|---|---|---|
| Fil rigide (e) | 0,08 à 2,5 mm² | AWG 28 à 14 |
| Fil multibrins (st) | 0,08 à 2,5 mm² | AWG 28 à 14 |
| Fil souple avec embout (f) | 0,14 à 1,5 mm² | AWG 26 à 16 |
| Longueur de dénudage | 8 à 9 mm | |
L’EL9221-5000 intègre une interface à bouton LED pour la configuration manuelle locale et la visualisation de l’état, ce qui le distingue des bornes standard de protection contre les surintensités à valeur fixe. Lors de l’intégration de ce module dans des configurations existantes du gestionnaire de système TwinCAT, assurez-vous que le fichier de description XML correct du dispositif (ESI) est chargé afin d’activer l’accès complet aux registres de diagnostic et aux paramètres de limitation du courant.
Lors du montage de plusieurs bornes EL9221-5000 adjacentes les unes aux autres sous des charges continues élevées (proches de 10 A par module), l’accumulation thermique à l’intérieur de l’armoire doit être surveillée. Assurez une ventilation suffisante de l’armoire. Notez que le seuil d’avertissement anticipé à 90 % de charge est très sensible ; les courants de démarrage transitoires des charges inductives doivent être cartographiés afin d’éviter les faux indicateurs d’avertissement dans la boucle de contrôle de l’automate programmable industriel.
Utilisez toujours un tournevis standard à lame plate pour actionner le mécanisme de la borne à ressort lors du câblage. Veillez à ne pas dépasser le budget de courant du bus E du coupleur EtherCAT en amont (tel que l’EK1100), car l’EL9221-5000 consomme nominalement 80 mA sur le bus de communication interne.
AVERTISSEMENT CRITIQUE
Mettez toutes les sources d’alimentation hors tension avant de monter, retirer ou câbler le module. L’absence d’isolement de l’alimentation système 24 V CC et de l’alimentation du bus E peut entraîner des dommages permanents aux contacts de la borne, aux modules adjacents ou à l’interface du coupleur EtherCAT.
Montez la borne sur un rail DIN standard de 35 mm conforme à la norme EN 60715, en vous assurant que le mécanisme de verrouillage s’enclenche correctement.
Faites coulisser la borne le long du rail pour la raccorder à la borne EtherCAT adjacente, en veillant à ce que le double logement et la connexion à détrompeur soient complètement enclenchés.
Dénudez les fils de raccordement sur une longueur spécifiée de 8 à 9 mm. Insérez le conducteur dans la borne à ressort à l’aide d’un tournevis pour actionner le mécanisme.
Appliquez une alimentation de 24 V CC et configurez la limite de courant souhaitée (de 1 à 10 A) à l’aide du bouton LED local ou de l’interface logicielle TwinCAT.
