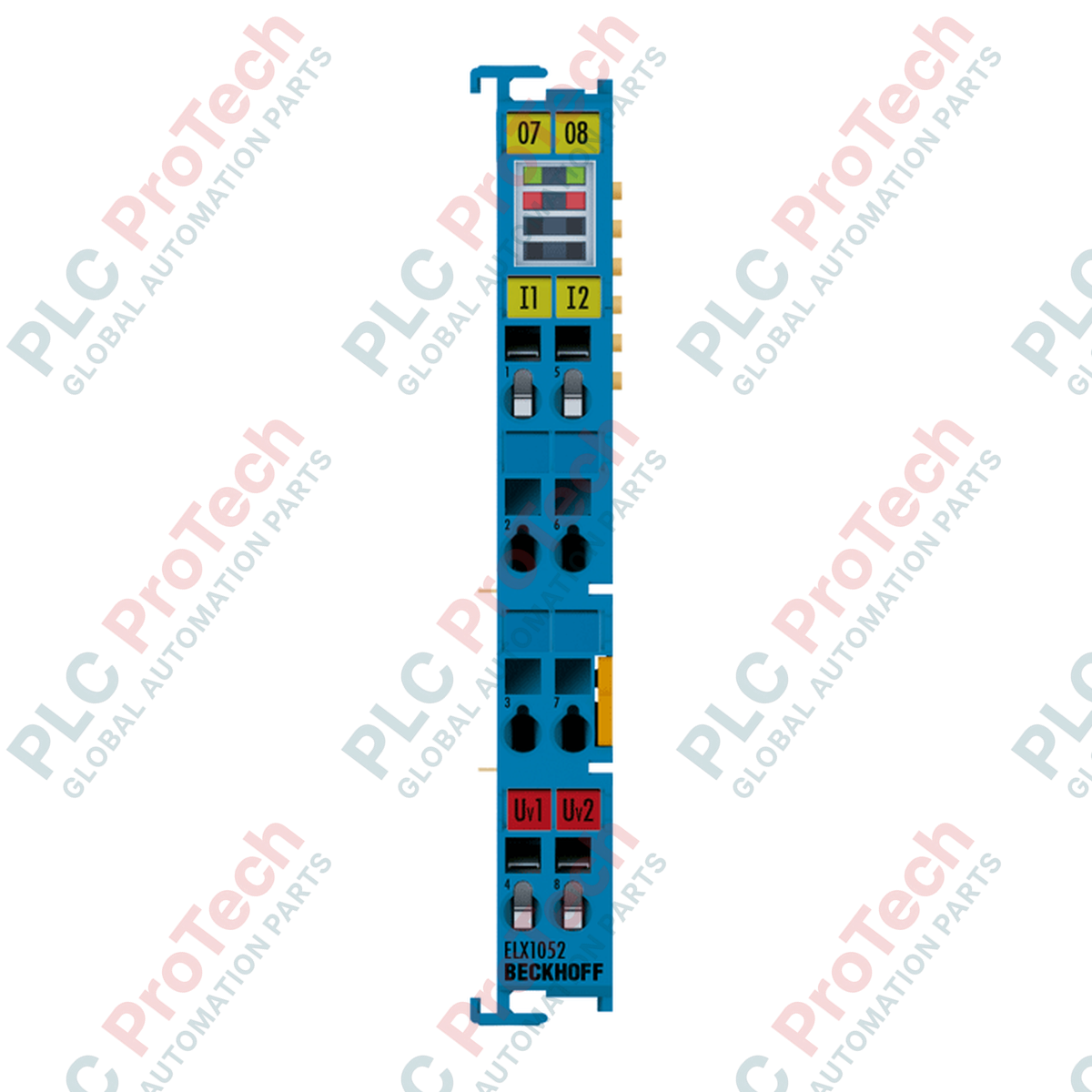

BECKHOFF ELX1052 Terminal EtherCAT à 2 entrées numériques NAMUR Ex i

Présentation du produit

Le ELX1052 (ELX1052) est un terminal d’entrée numérique à 2 canaux et haute précision, spécialement conçu pour les applications en zones dangereuses. Conforme aux spécifications NAMUR (CEI 60947-5-6), ce terminal assure l’acquisition intrinsèquement sûre (Ex i) des signaux provenant de capteurs de proximité et de contacts mécaniques situés dans des atmosphères explosives. En permettant la connexion directe de dispositifs de terrain des zones 0, 1 ou 2, l’ELX1052 élimine le besoin de barrières de sécurité externes coûteuses. Il constitue un composant essentiel pour l’automatisation des procédés dans les raffineries chimiques, l’extraction de pétrole et de gaz et la fabrication pharmaceutique, où il garantit un traitement fiable des signaux tout en respectant des normes de sécurité rigoureuses et en réduisant le coût total du système.

Configuration technique

L’ELX1052 fonctionne comme un terminal EtherCAT conçu pour les capteurs NAMUR à 2 fils. Il intègre des fonctions avancées de détection des défauts, notamment la surveillance des ruptures de câble (courant inférieur à 200 µA) et des courts-circuits (courant supérieur à 6,3 mA). Le module fournit une tension en circuit ouvert de 8,2 VCC et utilise une hystérésis de commutation de 200 µA afin d’assurer une détection précise de l’état. Pour permettre son fonctionnement intrinsèquement sûr, l’électronique est alimentée via les contacts d’alimentation 24 VCC, ce qui nécessite généralement le bloc d’alimentation ELX9560 pour fonctionner correctement. Son boîtier compact de 12 mm de large permet un montage haute densité efficace sur des rails DIN de 35 mm, tout en conservant une isolation complète et une parfaite intégrité de sécurité, même dans les armoires de commande encombrées.

Spécifications techniques

FAQ

Une barrière externe est-elle nécessaire pour ce terminal dans les zones dangereuses ?

Non, l’ELX1052 intègre des circuits intrinsèquement sûrs (Ex i), ce qui permet de connecter directement des dispositifs de terrain situés dans des zones dangereuses, sans barrières externes.

Comment le module fait-il la distinction entre l’état d’un capteur et un défaut de câblage ?

Le terminal surveille le courant d’entrée ; les états de signal valides sont clairement définis (≤ 1,2 mA pour « 0 », ≥ 2,1 mA pour « 1 »). Les courants situés en dehors de ces plages, notamment inférieurs à 200 µA ou supérieurs à 6,3 mA, sont automatiquement signalés comme des défauts de câblage.

Quelle alimentation est recommandée pour l’ELX1052 ?

Le module est conçu pour fonctionner avec le terminal d’alimentation ELX9560, qui garantit la configuration nécessaire des contacts d’alimentation pour un fonctionnement sûr et fiable.

Ce terminal peut-il être utilisé avec des capteurs non NAMUR ?

L’entrée est optimisée pour les capteurs NAMUR. L’utilisation de capteurs standard non NAMUR peut nécessiter une analyse supplémentaire du circuit afin de garantir la conformité avec les paramètres de sécurité intrinsèque et les seuils de commutation définis.

Directives d’installation et d’utilisation

• Câblage intrinsèquement sûr : Veillez à assurer une séparation physique stricte entre le câblage intrinsèquement sûr (Ex i) et les circuits non intrinsèquement sûrs à l’intérieur de l’armoire de commande. Utilisez des borniers ou des étiquettes de câble de couleur bleue afin d’identifier clairement les chemins de signaux Ex i, conformément aux normes d’installation en zones dangereuses.

• Intégrité des connexions : Lors du raccordement de conducteurs rigides ou souples, utilisez une longueur de dénudage de 8 à 9 mm. Vérifiez que les bornes à ressort sont correctement fermées afin d’éviter toute résistance de contact susceptible d’interférer avec la mesure précise du courant requise pour la conformité NAMUR.

• Mise à la terre du système : Une mise à la terre correcte du rail DIN et du fond de panier est essentielle pour garantir l’immunité CEM conformément à la norme EN 61000-6-2/4. Compte tenu de l’homologation pour zones dangereuses, veillez à ce que l’installation respecte toutes les réglementations locales de sécurité relatives aux atmosphères explosives concernant le blindage et la mise à la terre des câbles côté terrain.
