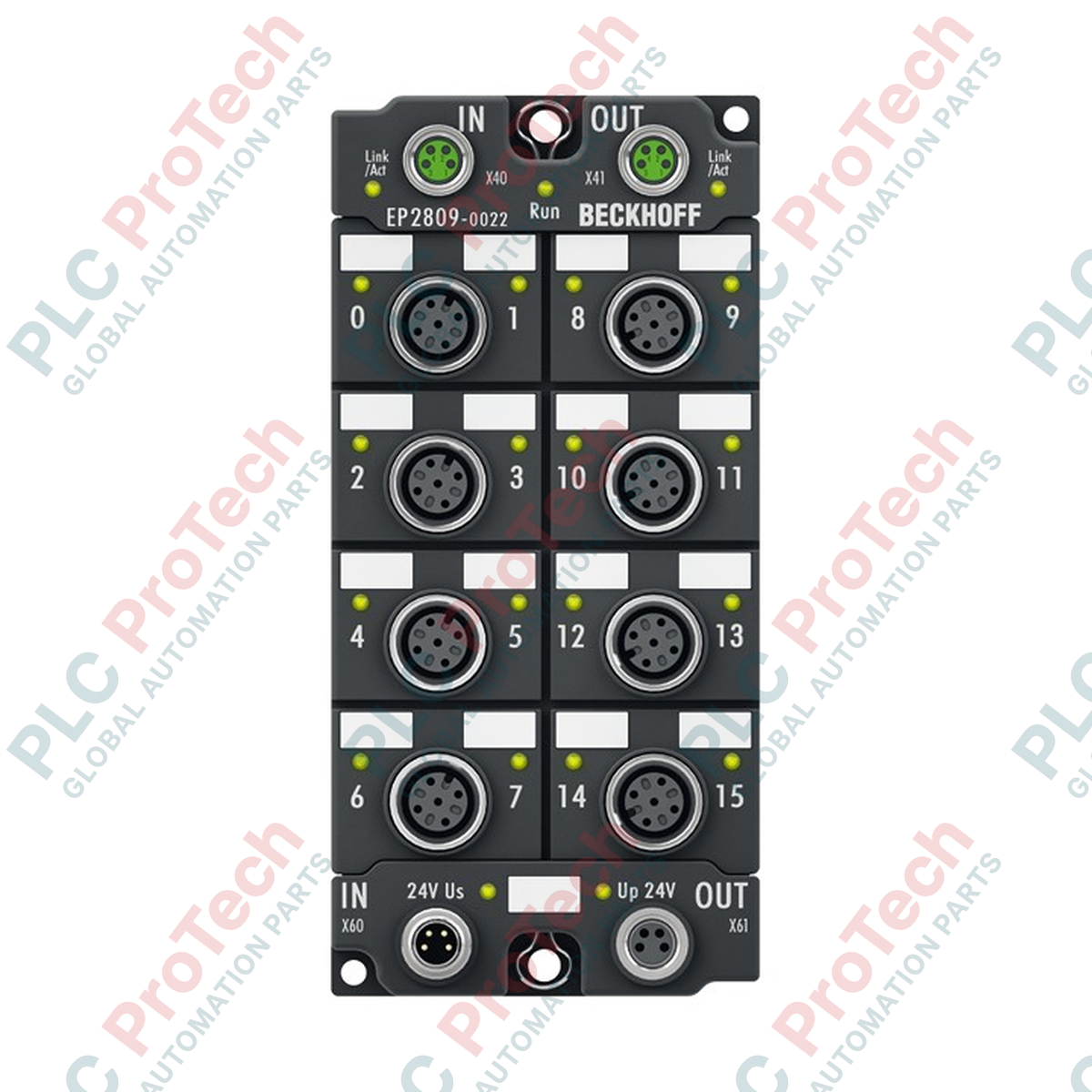

Module de sorties numériques EtherCAT Box Beckhoff EP2809-0022 à 16 canaux

SKU EP2809-0022

En stock

Garantie 12 mois
Retours gratuits sous 30 jours

Fabricant : BECKHOFF
N° de produit : EP2809-0022
Pays d'origine :Allemagne
Type de produit : Modules EtherCAT Box
Paiement : Virement bancaire, Western Union
Poids : 500g
Port d'expédition : Xiamen
Garantie : 12 mois

Description

En traitant directement les signaux de commande numériques sur le terrain, l’BECKHOFF EP2809-0022 distribue seize commandes binaires du réseau EtherCAT aux actionneurs avec un délai de propagation minimal. Ce module EtherCAT Box ultracompact contourne l’armoire électrique et permet un montage direct sur la machine dans des environnements industriels difficiles. Grâce à ses seize sorties indépendantes protégées contre les courts-circuits sur des ports de raccordement M12, l’appareil optimise le routage des signaux et réduit le câblage dans les architectures d’automatisation fortement distribuées.

Caractéristiques principales

E/S haute densité : 16 sorties numériques intégrées dans un boîtier IP67 compact et peu encombrant.
Protection robuste des canaux : sorties individuellement protégées contre les courts-circuits, avec une capacité de charge allant jusqu’à 0,5 A par canal.
Interface EtherCAT directe : connexion directe aux réseaux industriels haut débit via des connecteurs M8 blindés à vis.
Compatibilité avec les charges dynamiques : conçu pour commuter de manière fiable des charges ohmiques, inductives et des lampes.
Diagnostic local : des LED d’état de fonctionnement et des indicateurs d’état spécifiques à chaque canal pour accélérer le dépannage.

Applications industrielles lourdes

Systèmes décentralisés de commande et de tri des convoyeurs
Commande pilote des îlots de vannes pneumatiques
Commande des actionneurs des machines d’emballage décentralisées
Lignes d’assemblage automatisées et systèmes de prélèvement et de dépose

Spécifications techniques

Paramètre de spécification	Valeur technique
Fabricant	BECKHOFF
Référence (SKU)	EP2809-0022
Type de protocole	EtherCAT
Nombre de sorties	16
Tension de sortie nominale	24 V CC (-15 % / +20 %)
Courant de sortie maximal	0,5 A par canal (protection individuelle contre les courts-circuits, 4 A au total maximum)
Temps de commutation	TON typique : 60 microsecondes, TOFF typique : 300 microsecondes
Interface de connexion au bus	2 prises M8 blindées, à vis
Connexions de sortie	M12 x 1, 5 broches, codage A
Connexion d’alimentation	Alimentation : 1 prise M8 mâle, 4 broches ; en aval : 1 prise M8 femelle, 4 broches
Isolation électrique	500 V (E-bus / tension de signal)
Indice de protection	IP65, IP66, IP67 (conforme à la norme EN 60529)
Plage de températures de fonctionnement	-25 à +60 °C
Plage de températures de stockage	-40 à +85 °C
Normes CEM	Conforme aux normes EN 61000-6-2 / EN 61000-6-4
Homologations et marquages	CE, UL
Poids de l’unité	env. 250 g
Poids d’expédition (calculé)	2,0 kg

Connexions et interfaces

Type d’interface	Affectation des broches / bornes	Affectation fonctionnelle
Alimentation M8 (4 broches)	Broche 1	Alimentation de commande +24 V CC (US)
Broche 2	Alimentation de charge +24 V CC (UP)
Broche 3	Masse (US)
Broche 4	Masse (UP)
Sorties M12 (5 broches, codage A)	Broche 2 / broche 4	Canal de sortie numérique A / canal B
Broche 3	Masse (UP)
Broche 5	Terre fonctionnelle (FE)

Observations techniques empiriques

Modèles alternatifs et compatibilité

L’EP2809-0022 est doté de sorties M12, offrant une alternative plus robuste aux modules à connexion par nappe plate standard EP2809-0001. Vérifiez toujours la configuration de votre câblage sur site avant tout remplacement direct, car les interfaces de connexion passent de bornes de sortie M8 à des sorties M12 regroupées à 5 broches, transportant deux canaux de commutation par port.

Pièges d’application et remarques techniques

L’accumulation thermique doit être prise en compte dans les configurations à cycle intensif. Bien que chaque sortie soit prévue pour supporter jusqu’à 0,5 A, le courant total admissible du module est limité à 4,0 A. Le dépassement de ce seuil thermique déclenchera la protection interne contre les courts-circuits et désactivera les blocs de sorties concernés. Lors de la commande de solénoïdes à forte inductance, veillez à ce que les fréquences de cycle laissent suffisamment de temps à la dissipation de la force contre-électromotrice.

Conseils de mise en service et de câblage

Le maintien de l’intégrité structurelle IP67 exige l’étanchéification au couple de chaque connexion inutilisée. Utilisez toujours des capuchons de protection physiques à visser pour les prises M12 non utilisées. Pour éviter toute interruption des communications sur la liaison EtherCAT, veillez à acheminer séparément tous les câbles d’alimentation des câbles de sortie des variateurs de fréquence à haute fréquence.

Directives d’installation

AVERTISSEMENT CRITIQUE SUR SITE :

Isolez toutes les sources d’alimentation électrique avant de commencer l’installation, le retrait ou toute modification du câblage du module Beckhoff. Le fait de ne pas mettre hors tension les alimentations principale et auxiliaire (US et UP) peut entraîner de graves dommages matériels, le déclenchement intempestif des sorties physiques ou des défauts de communication persistants sur le segment EtherCAT actif.

1

Montage mécanique : Fixez l’EtherCAT Box sur une surface plane ou un profilé de machine à l’aide de vis M3. Veillez à aligner correctement tous les trous de fixation afin d’éviter toute contrainte mécanique sur le boîtier en polymère du module.

2

Câblage réseau : Raccordez la liaison EtherCAT entrante au port M8 « IN » situé à gauche, puis acheminez la liaison vers les nœuds EtherCAT suivants depuis le port « OUT » à l’aide de câbles Ethernet industriels blindés.

3

Intégration de l’alimentation : Appliquez l’alimentation de commande 24 V CC (US) et l’alimentation de charge des actionneurs (UP) à la prise d’alimentation M8 prévue à cet effet. Reliez l’alimentation aux modules adjacents si nécessaire, en respectant strictement les limites de courant admissibles.

4

Connexions des actionneurs : Raccordez les bornes des actionneurs à l’aide de câbles M12 standard à 5 broches, codage A. Serrez complètement toutes les bagues de verrouillage afin de garantir la fiabilité des contacts et de préserver l’indice de protection IP67.

FAQ

Quelle est la différence principale entre les modules EP2809-0022 et les modules EP2809-0001 standard ?

L’EP2809-0022 utilise des connecteurs M12 (5 broches, codage A) au lieu des connecteurs de sortie numériques M8 standard, ce qui le rend hautement compatible avec les répartiteurs de câblage de capteurs/actionneurs déjà en place.

Puis-je commander directement des charges inductives avec l’EP2809-0022 ?

Oui. Les voies de sortie sont conçues pour commuter des charges inductives, telles que des électrovannes pneumatiques, et intègrent un circuit d’antiparasitage. Pour des fréquences de commutation extrêmement élevées, un antiparasitage externe doit être installé afin de prévenir l’usure thermique.

Que se passe-t-il si une voie de sortie est victime d’un court-circuit ?

Chacune des 16 sorties est protégée individuellement contre les courts-circuits. En cas de court-circuit, seule la voie concernée est désactivée, ce qui évite d’endommager le module ou les autres voies de sortie actives. La LED d’état de la voie signale le défaut.

Des alimentations séparées sont-elles nécessaires pour la commande et l’alimentation des charges sur ce module ?

Oui. Le module sépare la tension de commande (US, 24 V CC pour la logique) et la tension d’alimentation des charges (UP, 24 V CC pour les sorties numériques actives). Cette conception à double circuit permet d’isoler en toute sécurité l’alimentation des charges en cas d’arrêt d’urgence tout en maintenant les communications du bus de terrain actives.
