Présentation du produit

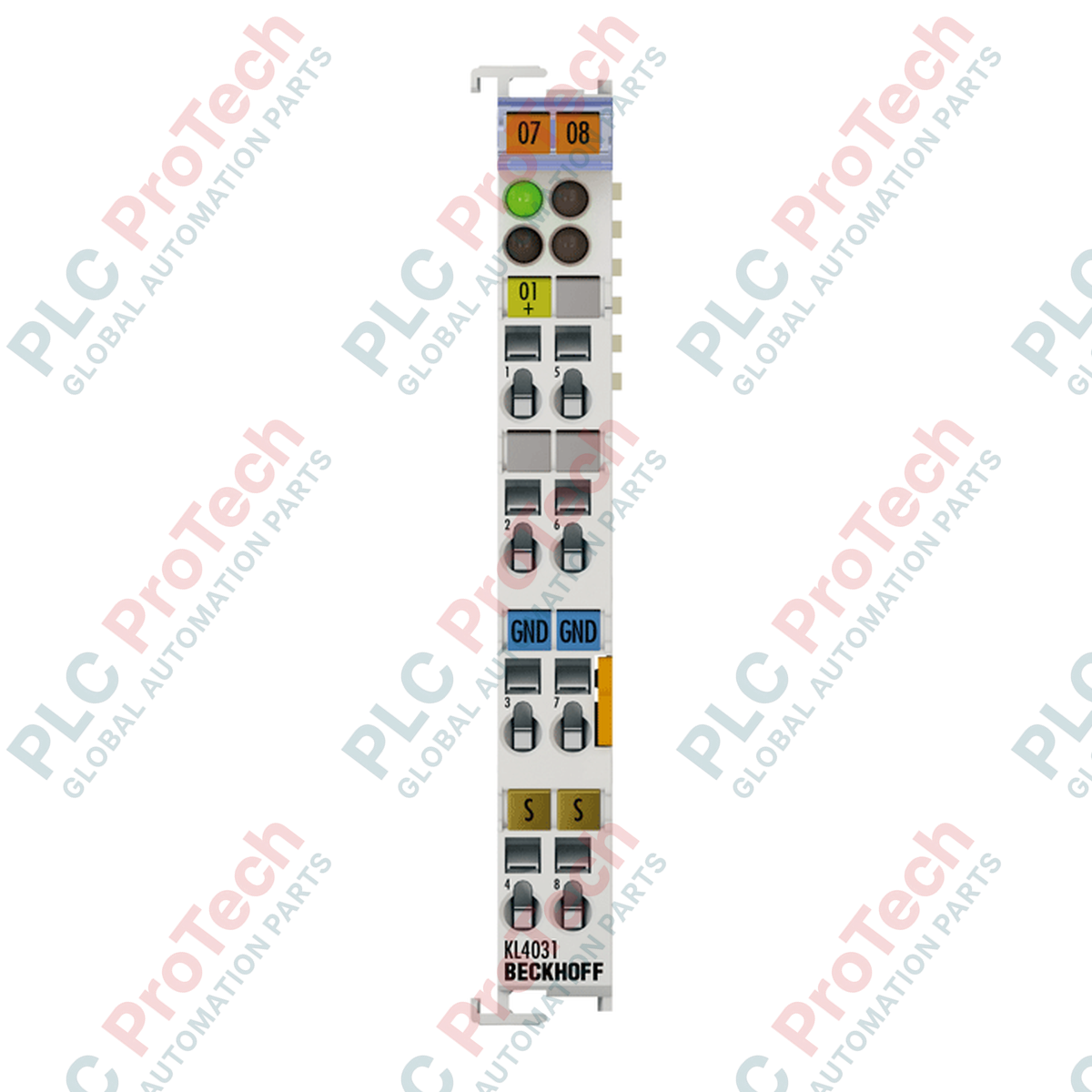

Le KL4031 (KL 4031) est un terminal de sortie analogique 1 canal de précision conçu pour générer des signaux dans la plage de -10 à +10 V. En tant que composant central du système Beckhoff K-Bus, ce module convertit des valeurs numériques 12 bits provenant de l’appareil d’automatisation en un signal de commande analogique isolé. Dans des secteurs industriels tels que le contrôle CVC, le traitement chimique et les machines spécialisées, le KL4031 est essentiel pour piloter des actionneurs, des vannes proportionnelles et des variateurs de fréquence nécessitant une référence de tension bipolaire. En fournissant une génération de signal haute précision avec une marge d’erreur inférieure à 0,1 %, ce terminal garantit un contrôle de processus stable et minimise le risque de dérive du signal, protégeant efficacement les équipements en aval et réduisant les besoins de maintenance.
Configuration technique
L’architecture du KL4031 se caractérise par son intégration « plug-and-play », ne nécessitant aucun réglage manuel d’adresse ou de configuration matérielle. Le module est alimenté directement par le K-Bus (typiquement 75 mA), éliminant le besoin de contacts d’alimentation externes supplémentaires pour l’électronique interne. Il dispose d’un étage de sortie robuste, protégé contre les courts-circuits, capable de piloter des charges supérieures à 5 kOhm. L’intégrité du signal est assurée par une isolation électrique de 500 V entre le K-Bus et le signal de sortie, évitant les boucles de masse et protégeant le PLC de niveau supérieur contre les surtensions électriques côté terrain. La résolution 12 bits offre une échelle de sortie granulaire, permettant des rampes douces et des réglages précis des consignes dans des boucles complexes de contrôle de mouvement ou de température.
Caractéristiques techniques
| Caractéristique |
Spécification |
| Modèle |
KL4031 |
| Marque |
Beckhoff |
| Nombre de sorties |
1 |
| Plage du signal de sortie |
-10 V à +10 V |
| Résolution |
12 bit |
| Résistance de charge |
> 5 kOhm (protégé contre les courts-circuits) |
| Erreur de sortie |
< +/- 0,1 % (par rapport à la valeur finale) |
| Temps de conversion |
~ 1,5 ms |
| Isolation électrique |
500 V (K-bus / tension de signal) |
| Consommation de courant K-Bus |
Typ. 75 mA |
| Largeur du bit image process |
1 x 16 bit données (8 bit contrôle/statut optionnel) |
| Température de fonctionnement |
0 à 55 °C |
| Dimensions (L x H x P) |
12 mm x 100 mm x 68 mm |
| Poids |
Environ 85 g (2 kg poids d’expédition) |
| Indice de protection |
IP20 |
| Homologations |
CE, UL, ATEX, IECEx, DNV GL |
FAQ techniques
Le KL4031 nécessite-t-il une alimentation 24 VDC séparée via les contacts d’alimentation ?
Non, le KL4031 est entièrement alimenté via le K-Bus. Il n’utilise pas les contacts d’alimentation latéraux, ce qui simplifie le câblage dans un segment de bornier à modules mixtes.
Que se passe-t-il si la sortie est accidentellement court-circuitée à la masse ?
Le KL4031 est conçu pour être protégé contre les courts-circuits. Le circuit interne limite le courant pour éviter d’endommager le module, bien que les courts-circuits prolongés doivent être évités pour prévenir une accumulation excessive de chaleur.
Existe-t-il une version de ce terminal avec un câblage amovible ?
Oui, la variante KS4031 offre la même fonctionnalité technique que le KL4031 mais dispose d’un niveau de câblage enfichable pour un remplacement et une maintenance plus rapides sur le terrain.
Guide d’ingénierie et d’installation
-
Blindage pour la pureté du signal : Les signaux de tension analogique (-10 V à +10 V) sont très sensibles aux interférences électromagnétiques. Utilisez toujours un câblage blindé pour le signal de sortie et terminez la tresse de blindage à la barre PE (Terre de protection) dans l’armoire de commande afin d’assurer un chemin à faible impédance pour les parasites.
-
Adaptation de l’impédance de charge : Assurez-vous que l’actionneur ou le récepteur connecté présente une impédance d’entrée d’au moins 5 kOhm. Connecter une charge avec une impédance plus faible entraînera des chutes de tension et des imprécisions potentielles du signal de sortie par rapport à la consigne du PLC.
-
Conformité aux zones dangereuses : Pour les applications ATEX/IECEx (Ex nA IIC T4 Gc), le module doit être installé dans un boîtier offrant au minimum une protection IP54. Veillez à ne pas brancher ou débrancher le module lorsque l’alimentation est active dans des atmosphères potentiellement explosives.
