BECKHOFF ZB7213-R003 Câble dynamique pour chaîne porte-câbles EtherCAT/Ethernet

Présentation de l'infrastructure industrielle

Le ZB7213-R003 est un câble de transmission unifié haute performance de données et d'alimentation conçu par BECKHOFF pour des environnements d'automatisation industrielle robustes. Cet assemblage de câbles spécialisé intègre des canaux de communication EtherCAT/Ethernet à haute vitesse ainsi que des conducteurs d'alimentation secondaires dans un seul chemin physique d'exécution. Dans les applications intensives d'automatisation des processus — telles que les cellules d'articulation robotique multi-axes, les complexes d'usinage CNC automatisés et les convoyeurs de manutention à haut débit — les lignes de câblage indépendantes sont très vulnérables aux contraintes de torsion, aux frottements internes des conducteurs et à la dégradation structurelle. Le ZB7213-R003 élimine ces points de défaillance en associant une configuration Ethernet star-quad 4 cœurs à 4 conducteurs d'alimentation robustes. Enveloppé dans une gaine extérieure en polyuréthane (PUR) haute flexibilité, cette disposition intégrée des médias réduit considérablement l'empreinte à l'entrée des armoires, simplifie le routage sur le terrain et minimise les arrêts mécaniques imprévus des équipements.

Topologie des médias et architecture mécanique

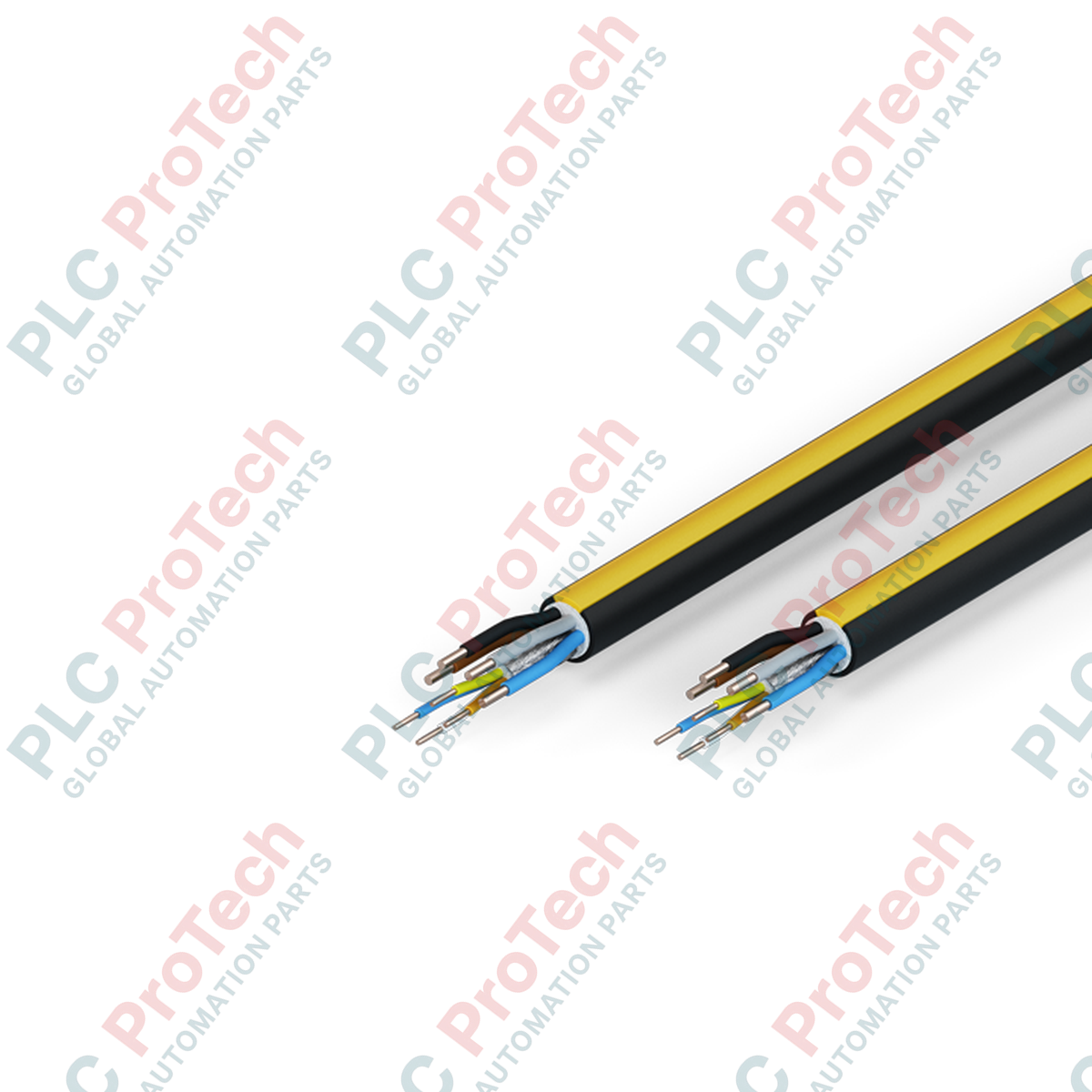

La structure transversale interne de ce câble est divisée en couches dédiées à la signalisation et à la distribution d'énergie, optimisées pour un déploiement dynamique en chaîne porte-câbles. Les cœurs de communication utilisent une configuration 1 x 4 x 0,34 mm² (AWG 22), conçue pour garantir une intégrité des données à faible atténuation à 100 Mbps sur de longues distances en mouvement constant. La couche d'alimentation intégrée comprend 4 conducteurs de section 1,5 mm² (environ AWG 16), adaptée à la transmission de tensions auxiliaires ou de commande directement aux nœuds E/S de terrain, aux réseaux de capteurs et aux actionneurs basse puissance. L'ensemble est gainé d'une gaine noire en PUR résistante aux huiles et aux produits chimiques (similaire au RAL 9005) marquée d'une bande d'identification jaune haute visibilité (similaire au RAL 1003) pour faciliter le suivi des lignes dans les chemins de câbles denses.

Spécifications matérielles complètes

FAQ sur le diagnostic et l'ingénierie d'application

Quels sont les avantages physiques de la bande jaune sur la gaine du ZB7213-R003 ?

La bande jaune (similaire au RAL 1003) sert d'indicateur visuel lors de l'installation du système et de la maintenance sur site. Elle permet aux techniciens de terrain d'isoler et d'identifier rapidement les infrastructures combinées de données/power EtherCAT dans des chemins de câbles encombrés, en les distinguant des câbles moteurs AC haute tension ou des lignes de capteurs standard sans avoir à vérifier les numéros de pièce imprimés.

Ce câble en vrac peut-il être coupé et terminé sur site avec des connecteurs industriels standards ?

Oui. Le numéro de pièce ZB7213-R003 désigne un câble brut en vrac livré sur une bobine industrielle maître standard de 100 kg. Il est spécialement conçu pour être coupé sur site à des longueurs adaptées et terminé avec des connecteurs circulaires industriels BECKHOFF compatibles ou des fiches moulées sur site.

Comment la gaine en polyuréthane (PUR) se compare-t-elle aux gaines PVC traditionnelles dans les applications dynamiques ?

Les gaines PVC standard présentent une faible élasticité et ont tendance à se fissurer ou à développer une mémoire mécanique permanente sous flexion continue, ce qui entraîne un blocage des cœurs internes. Le polyuréthane (PUR) offre une haute résistance à la traction, une résistance structurelle à la déchirure et une récupération de mémoire sous mouvement dynamique en chaîne porte-câbles. De plus, le PUR est très résistant aux huiles minérales agressives, aux liquides de coupe solubles dans l'eau et à l'abrasion localisée.

Protocoles de mise en service sur site et d'installation mécanique

• Dégagement et alignement dans la chaîne porte-câbles : Lors de la pose du câble de 10,8 mm de diamètre dans un système porteur dynamique, vérifiez que le câble n'est ni serré ni attaché fermement à l'intérieur de la chaîne en mouvement. Prévoyez au moins 10 % de dégagement de sécurité entre la gaine PUR et les barres de séparation internes du porteur. Le câble doit glisser librement dans le rayon dynamique sans accrocher ni se tordre.

• Manipulation et déroulage de la bobine maître : Étant donné que les bobines en vrac pèsent jusqu'à 100 kg, utilisez toujours un axe roulant mécanique ou un support de bobine dédié pour tirer le câble. Ne tirez jamais le câble par-dessus la bride d'une bobine stationnaire, car cela provoque une torsion structurelle des cœurs qui déforme la géométrie interne star-quad, entraînant une perte immédiate de données haute fréquence.

• Contraintes sur le rayon de courbure : Respectez strictement le rayon de courbure dynamique minimum lors de la conception de la machine (généralement 10 à 15 fois le diamètre extérieur du câble pour les opérations en chaîne porte-câbles continues). Dépasser ce seuil comprime les cœurs d'alimentation de 1,5 mm² contre les lignes de signalisation fragiles de 0,34 mm², provoquant des perforations d'isolation.

• Mise à la terre de l'écran à 360 degrés : Lors de la terminaison des éléments quad Ethernet AWG 22, assurez-vous que la couche de blindage en cuivre tressé est enroulée uniformément autour du système de décharge de traction intégré au boîtier du connecteur. Obtenir une connexion métallique conductrice ferme à 360 degrés élimine les pics de bruit électromagnétique haute fréquence provenant des variateurs à proximité.
