BECKHOFF ZB7304-R004 Câble EtherCAT P renforcé pour chaîne porte-câbles

Analyse de l’infrastructure technique

Le ZB7304-R004 est un câble d’infrastructure EtherCAT P haute performance spécialisé, fabriqué par BECKHOFF. Il combine un déterminisme haute vitesse et une distribution d’alimentation auxiliaire haute capacité au sein d’une solution d’automatisation unifiée à câble unique. Dans les secteurs industriels continus et fortement axés sur le mouvement, tels que les lignes automatisées d’emboutissage automobile, les cellules d’usinage robotisées multiaxes et les convoyeurs de tri de matériaux en vrac, les lignes de communication standard tombent souvent en panne en raison du cisaillement mécanique et de la fatigue de l’isolation. Le ZB7304-R004 répond à cette vulnérabilité structurelle en intégrant un élément Ethernet star-quad à 4 conducteurs ainsi que 5 conducteurs d’alimentation de forte section dans une gaine extérieure robuste en polyuréthane (PUR). En acheminant les données et l’alimentation sur un seul parcours optimisé, ce câble réduit l’encombrement des interfaces, limite la complexité de la configuration du câblage et diminue le temps de mise en service des machines, tout en réduisant les arrêts soudains de la ligne.

Architecture physique des médias

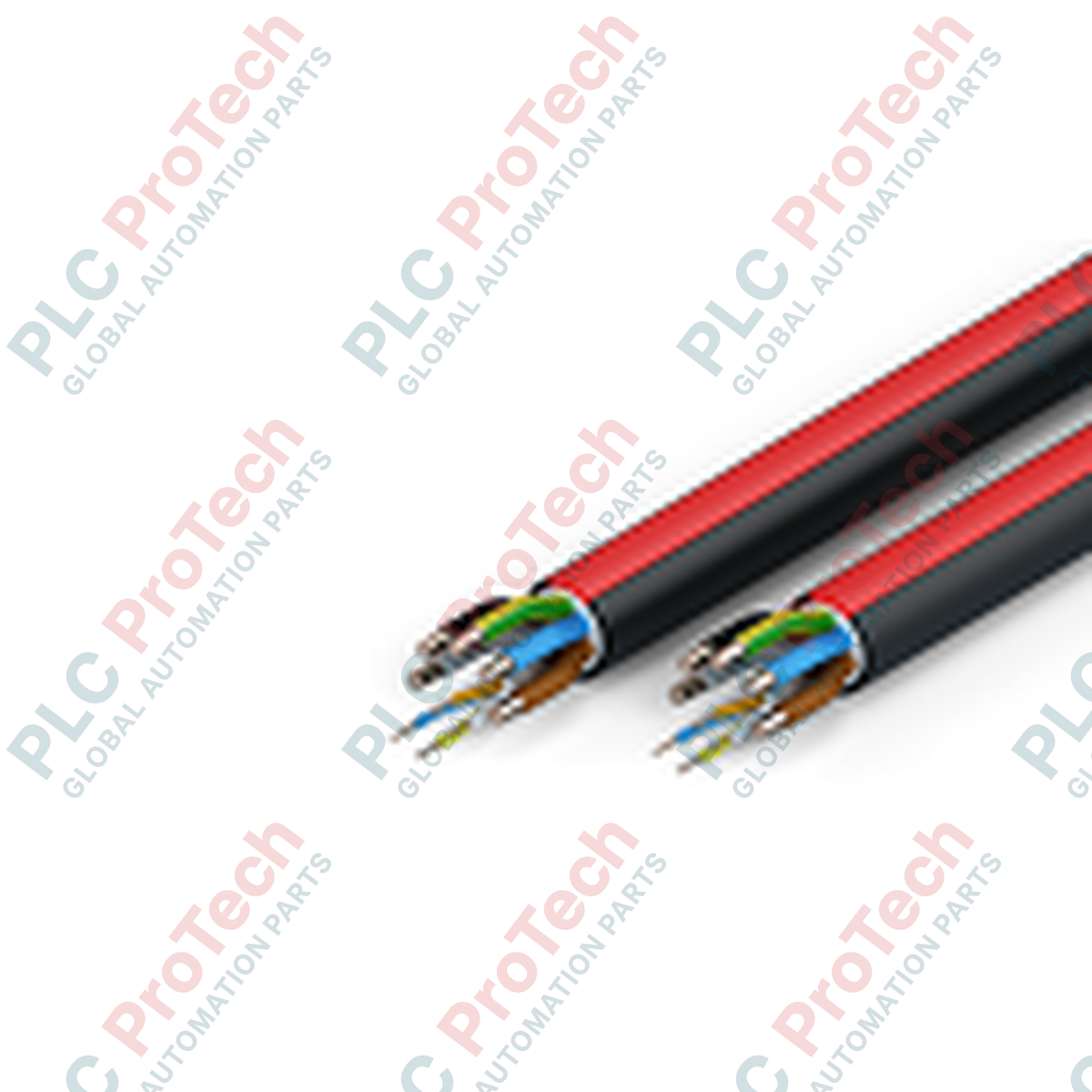

Le profil physique de ce câble est spécifiquement adapté aux installations dynamiques sur chaîne porte-câbles ou C-Track. L’élément de communication sous-jacent utilise une configuration de 1 x 4 x 0.34 mm² (AWG 22), assurant une intégrité fiable des données à 100 Mbps sur de longues distances. La couche intégrée de distribution d’alimentation se compose de 5 conducteurs de 4.0 mm² de section (environ AWG 12), permettant d’acheminer un courant élevé directement vers les stations d’E/S déportées, les servomoteurs ou les actionneurs de terrain. Protégée par une gaine noire en PUR résistante aux produits chimiques et hydrofuge, dotée d’une bande de repérage rouge distinctive (similaire au RAL 3020), la structure extérieure de 15.0 mm conserve sa tolérance dimensionnelle et empêche le coincement des conducteurs en cuivre internes ou la dégradation du signal sous l’effet de cycles répétés de contrainte mécanique.

Spécifications techniques du système de câbles

FAQ sur l’ingénierie des applications et le diagnostic

Qu’est-ce qui distingue un câble EtherCAT P comme le ZB7304-R004 d’un câble EtherCAT standard ?

Les câbles EtherCAT standard prennent exclusivement en charge la communication de données et nécessitent des systèmes de câblage parallèles séparés pour acheminer l’alimentation de terrain. L’architecture EtherCAT P du ZB7304-R004 intègre à la fois la ligne de données à 100 Mbps et 5 conducteurs d’alimentation indépendants de 4.0 mm² dans un seul blindage. Cela permet de transmettre simultanément l’alimentation logique du système (Us) et l’alimentation des actionneurs périphériques (Up), directement à côté de la couche de données en temps réel.

Comment le matériau de la gaine en PUR se comporte-t-il lorsqu’il est exposé à des fluides de coupe ou à des lubrifiants industriels ?

Le composé de polyuréthane (PUR) utilisé pour cette gaine résiste fortement aux huiles industrielles, aux liquides de refroidissement synthétiques, à la graisse et aux solvants chimiques doux. Contrairement aux gaines standard en PVC, qui deviennent cassantes et se fissurent lorsqu’elles sont exposées aux lubrifiants des machines, le PUR conserve sa grande élasticité et sa résistance structurelle, garantissant un maintien durable du blindage dans les environnements agressifs tels que les centres d’usinage CNC.

Ce modèle spécifique est-il fourni préconnectorisé ou sous forme de touret de câble brut en vrac ?

La référence ZB7304-R004 désigne une variante de câble maître en vrac, généralement livrée sur un touret industriel robuste avec un poids d’expédition de 100 kg. Les techniciens sur site coupent le câble à la longueur voulue et le raccordent à l’aide de connecteurs industriels circulaires M8 ou B23 à usage intensif, spécifiés par le plan d’installation de l’usine.

Directives d’installation sur chaîne porte-câbles et de routage sur site

• Limites du rayon de courbure sur chaîne porte-câbles : Lors de la pose du câble de 15.0 mm de diamètre dans un support de guidage dynamique, veillez à ce que le rayon de courbure minimal respecte la spécification de mouvement du fabricant (généralement 10 à 12 fois le diamètre extérieur). Évitez les pliures serrées ou les pincements localisés, qui compriment la structure star-quad interne en AWG 22 et provoquent une perte ou une atténuation du signal haute fréquence.

• Répartition du poids et dégagement : Disposez les composants à l’intérieur du châssis de la chaîne porte-câbles de manière à équilibrer symétriquement le poids. Prévoyez un espace libre d’au moins 10 pour cent entre le périmètre extérieur de la gaine du ZB7304-R004 et les séparateurs internes du support. N’attachez pas et n’enroulez pas plusieurs câbles ensemble dans la chaîne mobile ; chaque ligne doit se déplacer indépendamment.

• Mesures de sécurité pour le déroulement du touret : Comme les tourets industriels de câble en vrac peuvent peser jusqu’à 100 kg, utilisez un axe tubulaire mécanique robuste ou un support de touret spécialisé pour dérouler le câble. Ne tirez jamais le câble par le côté d’un touret immobile ; cela tord les conducteurs internes en cuivre, modifie la configuration électrique et provoque une défaillance prématurée sous l’effet des flexions dynamiques.

• Mise à la terre du blindage par les enveloppes des connecteurs : Lors du raccordement des lignes de communication de 0.34 mm², veillez à ce que le blindage global tressé en cuivre assure un contact continu à haute pression sur 360 degrés avec le boîtier métallique du connecteur de terrain. Cela fournit un blindage de Faraday efficace contre les perturbations électromagnétiques haute fréquence émises par les variateurs de moteur ou les relais de commutation adjacents.
