Description

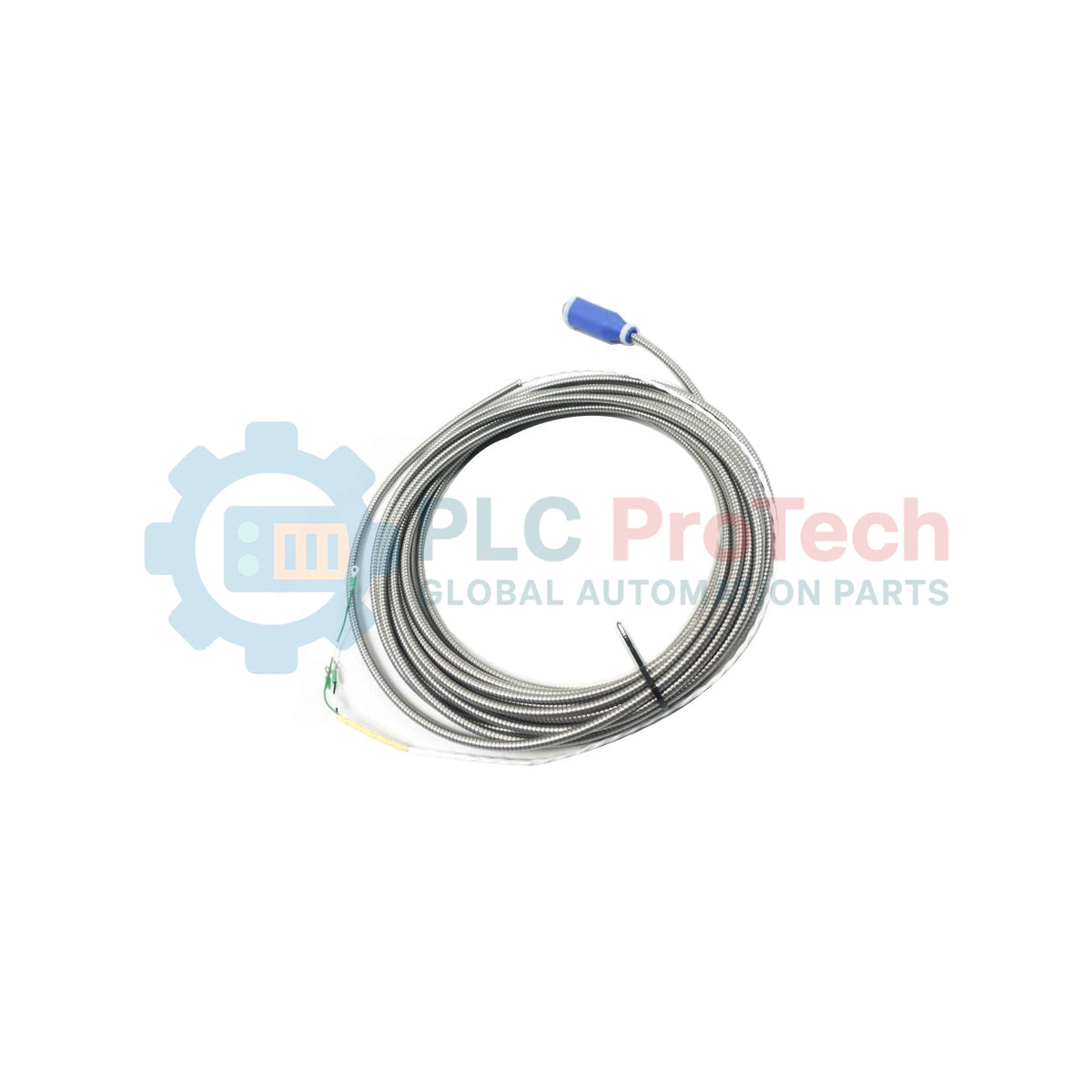

La gestion des liaisons de communication série au sein des architectures de surveillance industrielles repose sur la transmission haute fidélité du signal assurée par le câble d’interconnexion Bently Nevada 106765-22. Conçu spécifiquement pour l’intégration au système de protection des machines Bently Nevada série 3500, ce câble établit des connexions stables et à faible latence entre les passerelles de communication (telles que la 3500/92) et les systèmes de contrôle externes, les plateformes DCS ou les automates programmables industriels (PLC). Il est doté d’un blindage renforcé et de connecteurs industriels robustes afin de préserver l’intégrité du signal dans des environnements caractérisés par de fortes interférences électromagnétiques (EMI) et des contraintes mécaniques.
Caractéristiques
-
Forte immunité au bruit électromagnétique : Des paires de conducteurs à double blindage bloquent les interférences électrostatiques et électromagnétiques industrielles.
-
Gaine de qualité industrielle : Une gaine extérieure robuste, résistante aux produits chimiques et à l’huile, protège les conducteurs contre la dégradation dans les environnements industriels difficiles.
-
Connecteurs montés en usine : Des connecteurs préinstallés, moulés avec précision, garantissent une connexion sécurisée et résistante aux vibrations avec le fond de panier du module.
-
Faible atténuation du signal : Des conducteurs internes en cuivre à faible capacité permettent une propagation fiable des données sur de longues distances.
Applications
-
Intégration au système 3500 : Connexion de la passerelle de communication 3500/92 à des réseaux Modbus RTU ou série.
-
Surveillance des turbomachines lourdes : Voies de transmission de données pour les diagnostics de turbines à vapeur, de turbines à gaz et de compresseurs.
-
Ponts de salle de contrôle : Interfaçage d’unités de surveillance montées en rack avec des systèmes de contrôle distribués distants (DCS).
Spécifications techniques
| Paramètre |
Valeur de la spécification |
| Fabricant |
Bently Nevada |
| Numéro de modèle |
106765-22 |
| Série compatible |
Bently Nevada série 3500 (p. ex. passerelle 3500/92) |
| Type de câble |
Câble d’interconnexion série |
| Blindage |
Double blindage par feuillard et tresse |
| Pays d’origine |
États-Unis (USA) |
| Poids d’expédition (calculé) |
2,0 kg |
Observations techniques empiriques
Modèles alternatifs et compatibilité
Le suffixe après le tiret des câbles Bently Nevada indique la configuration de longueur spécifique. Lors du remplacement d’une interconnexion existante, vérifiez que le code de longueur (par exemple, -22) est exact ; l’épissurage ou la rallonge sur site de câbles d’interconnexion série propriétaires peut provoquer des défauts d’impédance et perturber les communications Modbus haut débit ou avec l’hôte.
Pièges liés à l’application et notes d’ingénierie
Pour éviter la corruption des données ou les pertes de trames, évitez d’acheminer le câble 106765-22 le long de variateurs de moteurs à courant alternatif haute tension, de variateurs de fréquence (VFD) ou de lignes électriques de forte puissance. Maintenez une séparation physique minimale de 30 cm par rapport aux conduits électriques, sauf si des chemins métalliques blindés et mis à la terre sont utilisés.
Conseils de mise en service et de câblage
Pendant le déploiement, vérifiez que le rayon de courbure minimal est strictement respecté afin d’éviter la fatigue microscopique des tresses internes du blindage. Engagez toujours le dispositif mécanique de décharge de traction ainsi que les vis de verrouillage sur les têtes de bornes de type D-sub ou multipoints afin d’isoler les broches de terminaison des cycles de vibrations thermiques et physiques.
Directives d’installation
AVERTISSEMENT CRITIQUE : Mettez hors tension le rack Bently Nevada 3500 concerné ainsi que tous les éléments de commande interfacés avant de connecter ou de déconnecter le câble d’interconnexion. Le branchement à chaud d’interfaces série dans des conditions de fortes vibrations ou pendant des cycles actifs de données peut provoquer des pics de tension transitoires susceptibles d’endommager l’émetteur-récepteur de communication de la passerelle.
1
Isolez et coupez l’alimentation du module de communication cible et du port du récepteur externe.
2
Acheminez le câble dans le chemin de câbles dédié aux câbles d’instrumentation basse tension, en respectant le rayon de courbure minimal.
3
Alignez correctement les broches du connecteur, insérez fermement le connecteur dans le port, puis serrez les vis de retenue à la main.
4
Fixez le point de mise à la terre du blindage conformément aux normes locales d’ingénierie et de câblage du site.
