Description

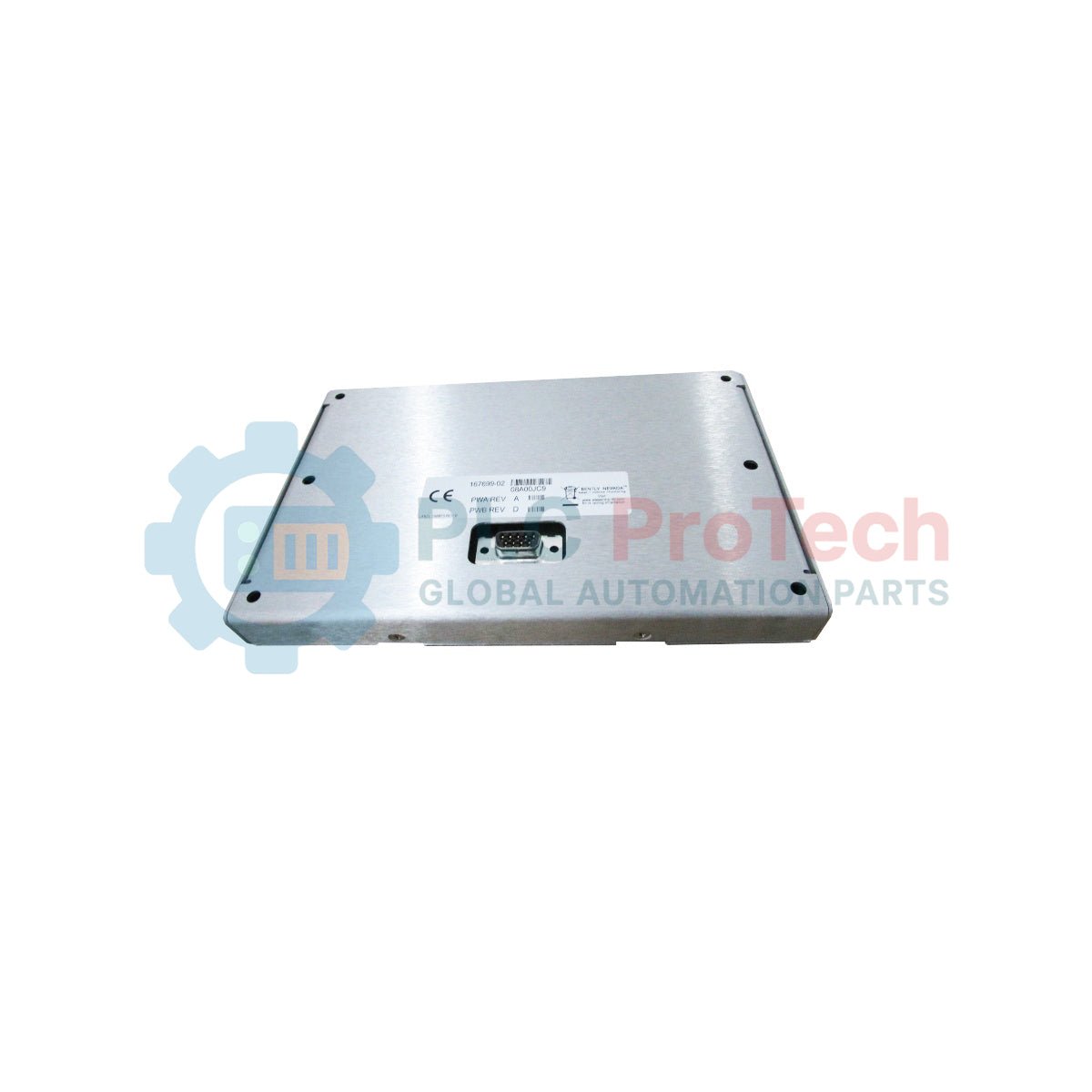

Conçu spécialement pour la visualisation locale des machines, le Bently Nevada 167699-02 sert d’interface opérateur et de module d’affichage dédié au moniteur d’équipements à usage général 1900/65A. Ce module fait office d’interface physique locale principale, permettant aux équipes de maintenance et aux opérateurs de visualiser en temps réel les données de l’état des machines, les profils de vibration et les mesures d’alarme directement au niveau du châssis de l’équipement. Robuste et de qualité industrielle, il se connecte directement à l’unité principale du moniteur pour fournir des diagnostics clairement lisibles, sans nécessiter de postes de travail secondaires du système de contrôle.
Caractéristiques
- Affiche en continu et localement les valeurs des voies configurées, les indicateurs d’état et les alertes système actives.
- Spécialement conçu pour une intégration plug-and-play avec la gamme de moniteurs Bently Nevada 1900/65A.
- Agencement clair pour montage sur panneau, optimisé pour une lecture très visible dans les environnements industriels difficiles.
- Conçu pour résister aux contraintes thermiques et physiques des installations en armoire et dans des coffrets de terrain.
Applications
- Stations de surveillance locales pour pompes critiques, ventilateurs industriels et soufflantes.
- Systèmes de visualisation montés sur châssis pour compresseurs alternatifs et petites turbines à vapeur.
- Intégration de machines auxiliaires (BOP) dans des centrales de production d’électricité et des sites pétrochimiques.
Caractéristiques techniques
| Paramètre de spécification |
Valeur / détail |
| Fabricant |
Bently Nevada (Baker Hughes) |
| Numéro de pièce / référence SKU |
167699-02 |
| Type d’appareil |
Interface opérateur / module d’affichage |
| Compatibilité |
Bently Nevada 1900/65A - Moniteur d’équipements à usage général |
| Pays d’origine |
États-Unis |
| Poids d’expédition (calculé) |
3,0 kg |
| Dimensions du colis (calculées) |
250 x 180 x 120 mm |
Informations pratiques d’ingénierie
Modèles alternatifs et compatibilité : Le 167699-02 est l’interface d’affichage dédiée, conçue exclusivement pour la série de moniteurs 1900/65A. Assurez-vous que le micrologiciel de l’unité de base principale correspond à la révision du module d’affichage de remplacement afin d’éviter tout décalage du mappage des voies lors de l’initialisation.
Pièges liés à l’application et notes techniques : Lors du montage de cette interface opérateur dans des armoires de commande soumises à de fortes vibrations ou à proximité de châssis rotatifs, veillez à ce que le boîtier soit doté de dispositifs d’isolation antivibratoire adaptés. Une résonance structurelle persistante peut entraîner la fatigue des connexions internes du câble plat et provoquer un scintillement de l’affichage ou des pertes de connexion.
Conseils pour la mise en service et le câblage : Isolez toujours complètement le châssis principal du moniteur 1900/65A avant de brancher ou de débrancher le câble d’interface de l’écran. Le remplacement à chaud de l’unité d’affichage risque de provoquer des transitoires électriques sur le bus de communication, susceptibles de perturber la logique du moniteur ou de dégrader les composants de l’émetteur-récepteur d’interface.
Directives d’installation
AVERTISSEMENT CRITIQUE
Assurez-vous que toutes les alimentations principales reliées à l’ensemble du moniteur 1900/65A sont complètement hors tension et verrouillées avant toute tentative d’installation, de connexion ou d’entretien de l’interface opérateur. Respectez les pratiques de protection contre les décharges électrostatiques pendant toute l’installation physique afin de protéger la logique du microprocesseur interne.
1
Préparez la découpe du panneau conformément aux spécifications mécaniques des directives relatives au boîtier 1900/65A.
2
Fixez solidement le panneau d’affichage afin que l’étanchéité de l’enveloppe atteigne le niveau de protection prévu contre la poussière et l’humidité.
3
Acheminez le câble d’interface à l’écart des conduits haute tension afin d’éviter que les interférences électromagnétiques ne déforment les signaux numériques.
4
Mettez sous tension l’unité principale de surveillance et vérifiez que la procédure de démarrage associe correctement les configurations système à l’écran.
