Fabricant : Bently Nevada
N° de produit : 330103-00-10-50-02-00
Pays d'origine :États-Unis
Type de produit : Sonde de proximité 3300 XL 8 mm
Code-barres : 8537101190
Paiement : Virement bancaire, Western Union
Poids : 460g
Dimensions : 160 mm x 160 mm x 45 mm (H x W x D)
Port d'expédition : Xiamen
Garantie : 12 mois

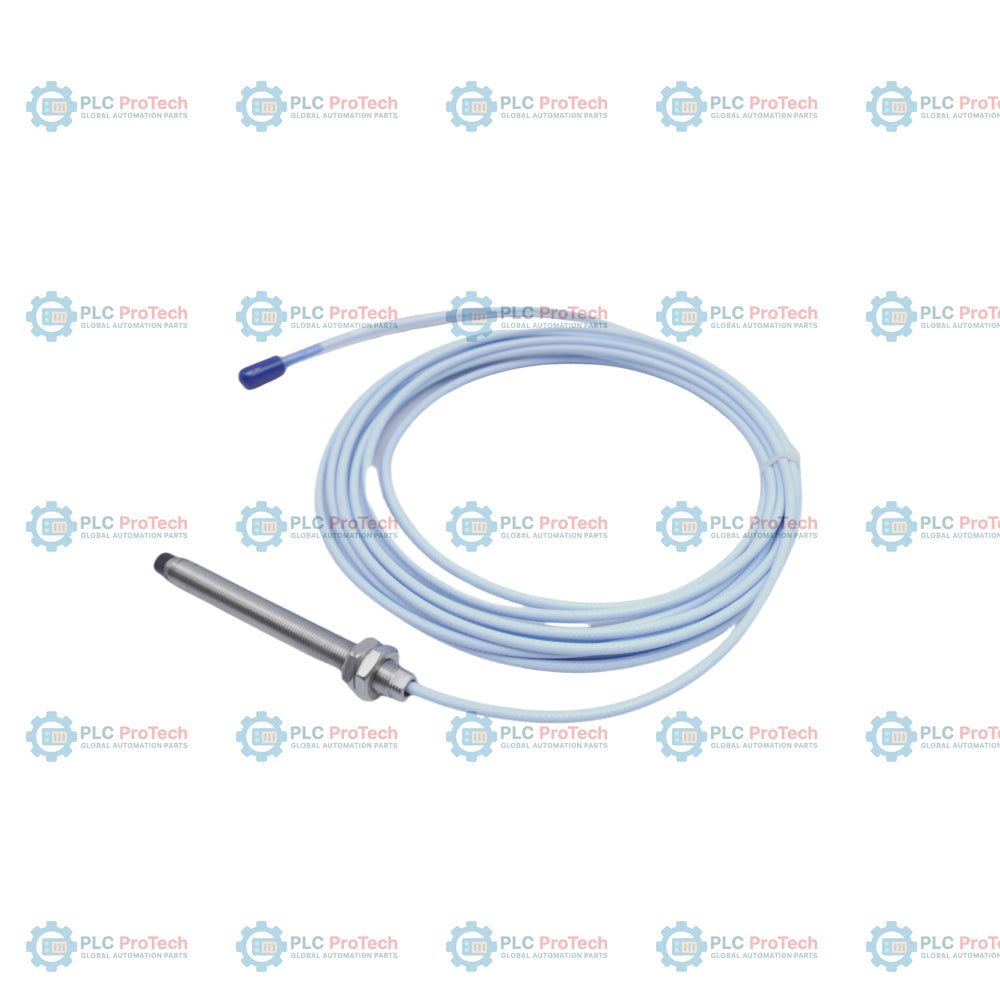

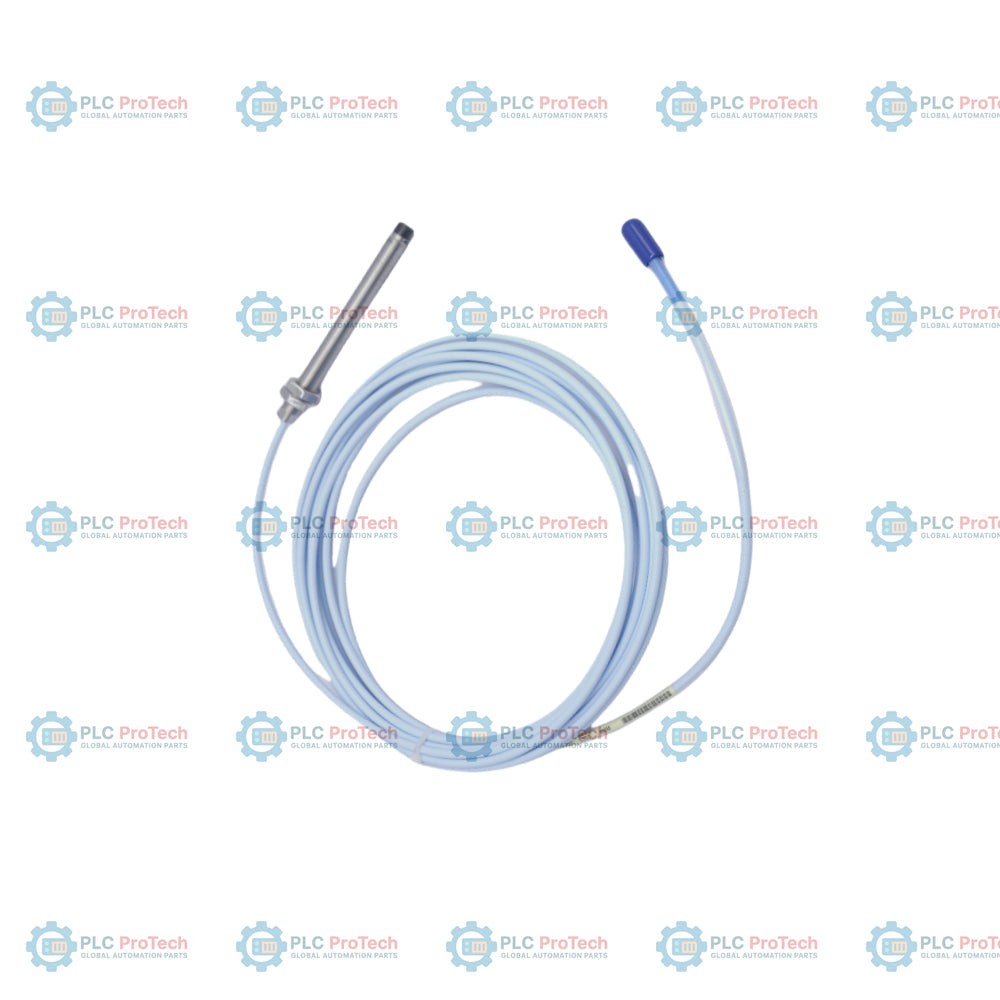

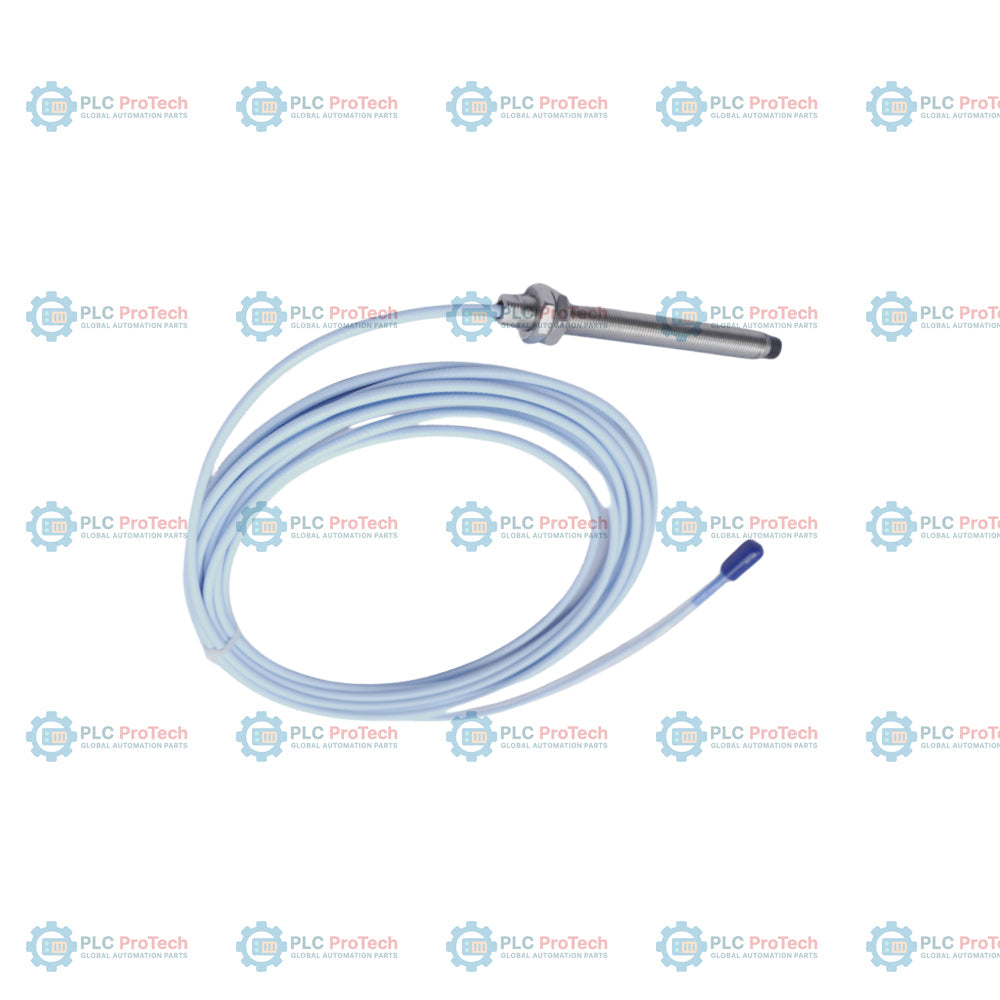

La Bently Nevada 330103-00-10-50-02-00 est une sonde de proximité 3300 XL 8mm hautes performances, conçue avec un filetage métrique M10 x 1 sans armure de protection. Cette configuration physique précise se caractérise par une longueur non filetée de 0 mm, une longueur totale de boîtier de 100 mm, une longueur totale de câble de 5,0 mètres et un connecteur coaxial miniature ClickLoc standard. Conçue spécifiquement avec une longueur totale de câble intégrée de 5,0 mètres, cette sonde est optimisée pour se connecter directement à un capteur Proximitor de 5 mètres. Cette conception évite l'utilisation d'un câble d'extension intermédiaire, réduit le nombre de points de connexion, maximise l'intégrité de la transmission et simplifie l'installation dans les carters de machines exigus.
En tant que composant essentiel du système Bently Nevada 3300 XL, cette sonde de proximité utilise la technologie des courants de Foucault pour mesurer l'écart entre la pointe de la sonde et une cible conductrice, telle qu'un arbre en acier AISI 4140. La tension de sortie analogique résultante est directement proportionnelle à la distance physique, ce qui permet d'effectuer des mesures extrêmement précises de la position statique et des vibrations dynamiques. Elle est largement utilisée pour la surveillance des vibrations des turbines, le suivi de la référence de phase Keyphasor et la détection de la vitesse de l'arbre. Elle conserve une interchangeabilité physique et électrique complète avec les anciens composants 3300 de 5 mm et 8 mm, permettant des remplacements simplifiés dans les architectures industrielles existantes.
La sonde de proximité Bently Nevada 330103-00-10-50-02-00 est essentielle à la protection des machines et à la surveillance de leur état dans les machines tournantes lourdes. Les applications courantes comprennent :
| Segment d'option | Code sur cette UGS | Signification / Configuration |
|---|---|---|
| Modèle de base | 330103 | Sonde 3300 XL de 8 mm, filetage M10 x 1, sans armure |
| A - Option de longueur non filetée | 00 | Longueur non filetée de 0 mm |
| B - Option de longueur totale du boîtier | 10 | Longueur totale du boîtier de 100 mm |
| C - Option de longueur totale | 50 | Longueur totale de 5,0 mètres (16,4 pieds) (doit être utilisé avec un capteur Proximitor de 5 mètres) |
| D - Option connecteur et câble | 02 | Connecteur coaxial miniature ClickLoc, câble standard |
| E - Option d'homologation par un organisme | 00 | Aucune homologation requise |
| Paramètre | Valeur de la spécification |
|---|---|
| Fabricant | Bently Nevada (Baker Hughes) |
| Numéro de pièce | 330103-00-10-50-02-00 |
| Diamètre de l'extrémité de la sonde | 8,0 mm (0,31 po) |
| Spécification du filetage du boîtier | M10 x 1 |
| Longueur non filetée | 0 mm |
| Longueur du boîtier | 100 mm |
| Longueur totale du système | 5,0 mètres (16,4 pieds) |
| Type de connecteur | Connecteur coaxial mâle miniature ClickLoc |
| Matériau du câble | Isolation en éthylène-propylène fluoré (FEP) pour câble triaxial de 75 Ohm |
| Matériau de l'extrémité de la sonde | Sulfure de polyphénylène (PPS) |
| Matériau du boîtier de la sonde | Acier inoxydable AISI 303 ou 304 (SST) |
| Plage de mesure linéaire | 2,0 mm (80 mils), à partir d'environ 0,25 mm (10 mils) jusqu'à 2,25 mm (90 mils) |
| Facteur d'échelle incrémentiel (ISF) | 7,87 V/mm (200 mV/mil) +/- 5 % typique (avec Proximitor standard de 5 m) |
| Température de fonctionnement (sonde) | -52 °C à +177 °C (-62 °F à +350 °F) |
| Résistance CC de la sonde | 8,73 Ohm +/- 0,50 Ohm (conducteur central vers conducteur extérieur) |
| Rayon de courbure minimal du câble | 25,4 mm (1,0 po) |
| Couple recommandé du boîtier | 11,2 N-m (100 po-lbf) |
| Couple maximal du boîtier | 33,9 N-m (300 po-lbf) |
| Résistance à la traction (valeur nominale maximale) | 330 N (75 lbf), connexion entre le boîtier de la sonde et le câble |
| Poids | 0,46 kg |
| Dimensions | 160 mm x 160 mm x 45 mm (H x L x P) (encombrement emballé) |
Assurez le bon fonctionnement du capteur en respectant les exigences d'installation structurelle suivantes :
