Description

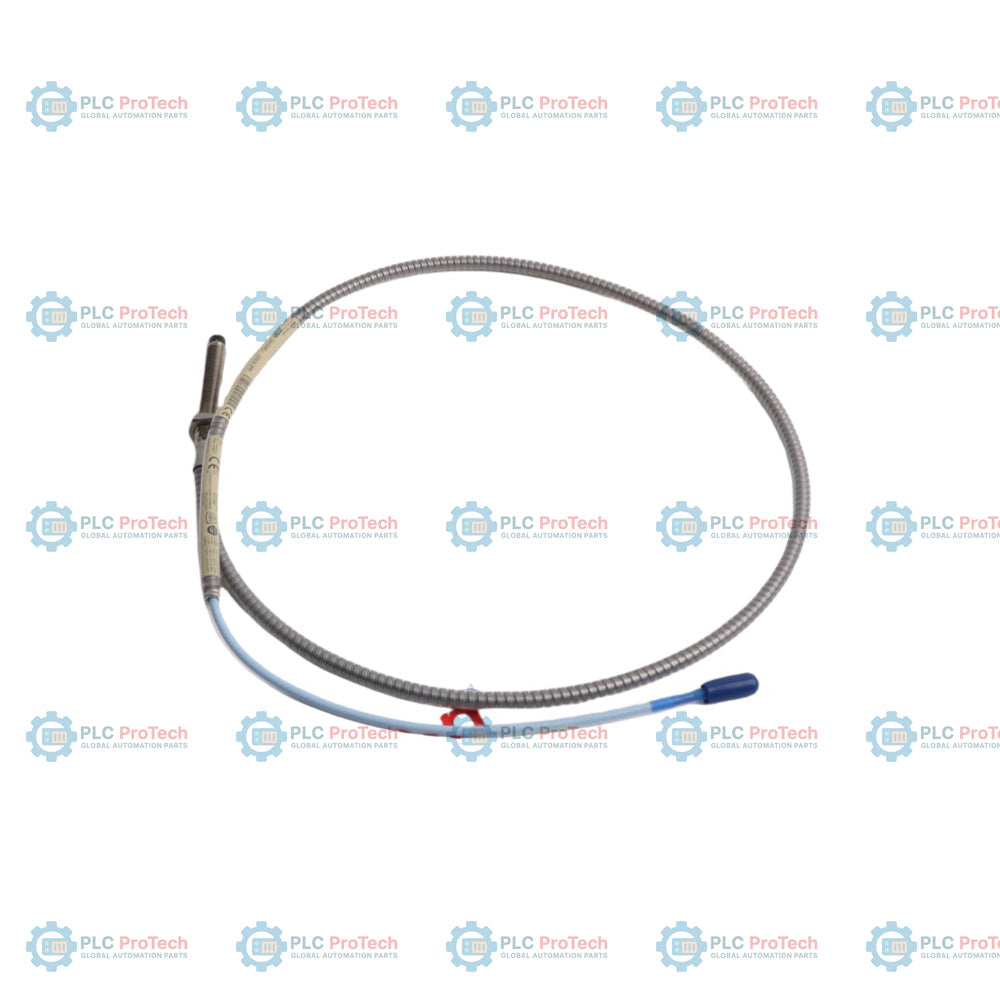

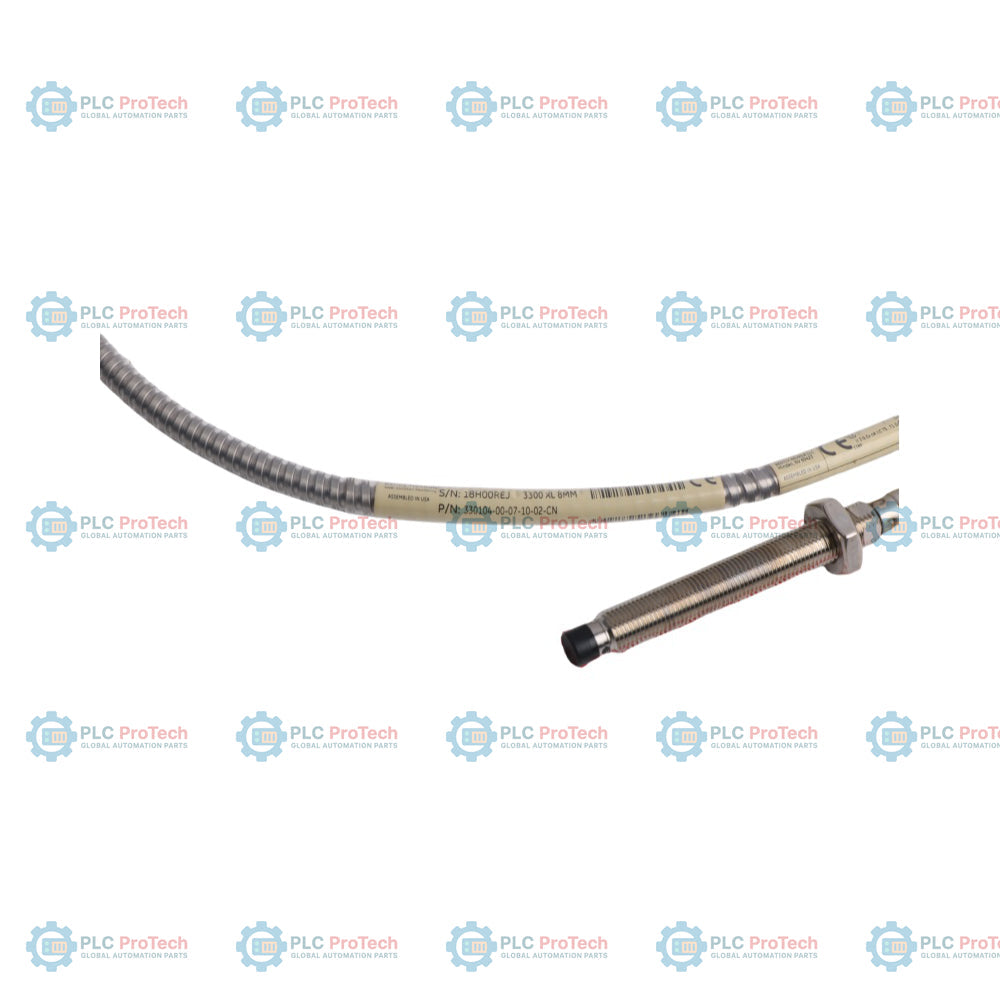

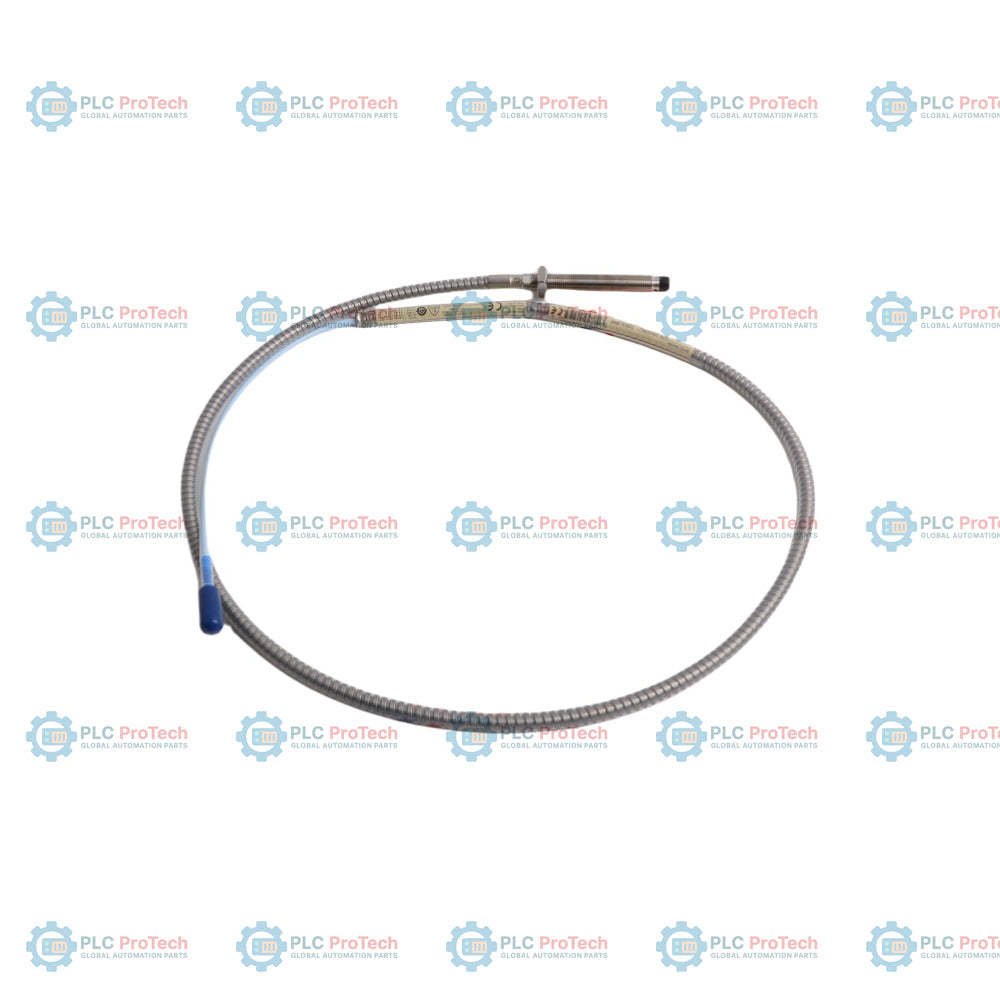

Sonde de proximité à courants de Foucault 330104-00-07-10-02-CN avec corps entièrement fileté M10 x 1 (option 00), boîtier d’une longueur totale de 70 mm (option 07) et câble de raccordement d’une longueur totale de 1,0 m (option 10), avec armure de protection en acier inoxydable — sonde de proximité. Cette configuration spécifique est équipée d’un connecteur coaxial miniature ClickLoc standard (option 02) et fournie avec le dossier d’homologation pour zones dangereuses en Chine -CN, certifiant l’appareil pour les environnements explosifs grâce aux certifications NEPSI et CCC.

Cet appareil appartient à la famille de transducteurs 3300 XL 8 mm et s’associe à un câble d’extension 3300 XL et à un capteur Proximitor 3300 XL pour former un système complet de mesure sans contact. Contrairement aux modèles non blindés comme le 330103, cette version blindée est dotée d’une armure intégrée en acier inoxydable autour du câble coaxial afin de le protéger contre l’abrasion et les dommages physiques dans les installations industrielles exigeantes. La sonde mesure des variables statiques telles que la position axiale et des variables dynamiques telles que les vibrations de l’arbre sur les machines équipées de paliers à film fluide, les arbres de turbines et les compresseurs.

Caractéristiques

• L’option 00 spécifie une configuration entièrement filetée avec une longueur non filetée de 0 mm.
• L’option 07 spécifie un boîtier d’une longueur totale de 70 mm avec un filetage métrique M10 x 1.
• L’option 10 spécifie une longueur totale de câble de 1,0 m (3,3 pieds).
• L’option 02 spécifie un connecteur coaxial miniature ClickLoc standard.
• L’armure intégrée en acier inoxydable assure une protection physique contre l’usure industrielle, les débris et les contraintes mécaniques.
• Le joint torique en Viton assure une étanchéité fiable entre l’extrémité de la sonde et le boîtier.
• Comprend le dossier d’homologation pour zones dangereuses en Chine (-CN), avec les homologations CCC et NEPSI.

Applications

• Mesure des vibrations de l’arbre et de la position axiale sur les machines équipées de paliers à film fluide.
• Mesure de référence Keyphasor et de la vitesse sur les turbines à vapeur et à gaz.
• Surveillance des vibrations dynamiques radiales et de la position de poussée axiale dans les compresseurs centrifuges.
• Surveillance de l’état des pompes, ventilateurs et générateurs industriels.

Informations de commande

Caractéristiques techniques

Directives d’installation

• Utilisez toujours une clé dynamométrique étalonnée lors du serrage du boîtier de la sonde fileté M10 x 1. La longueur maximale d’engagement du filetage ne doit pas dépasser 15 mm.
• Veillez à respecter le rayon de courbure minimal du câble coaxial blindé afin d’éviter toute dégradation du signal ou tout dommage physique au conducteur interne.
• Vérifiez que la longueur électrique totale combinée de la sonde et du câble d’extension correspond à la configuration du capteur de proximité 3300 XL Proximitor (généralement 5,0 ou 9,0 mètres au total).
• Lors de l’acheminement des câbles dans des zones dangereuses, veillez à ce que l’installation soit conforme aux exigences CCC, NEPSI et aux directives de câblage associées.

Conformité et certifications

• CCC (certification obligatoire chinoise) pour les zones dangereuses
• NEPSI (Centre national de supervision et d’inspection pour la protection contre les explosions et la sécurité de l’instrumentation)
• Conforme CE (directive CEM 2014/30/UE, directive RoHS 2011/65/UE)
• Certifié SIL 2 pour les applications de sécurité fonctionnelle
