Description

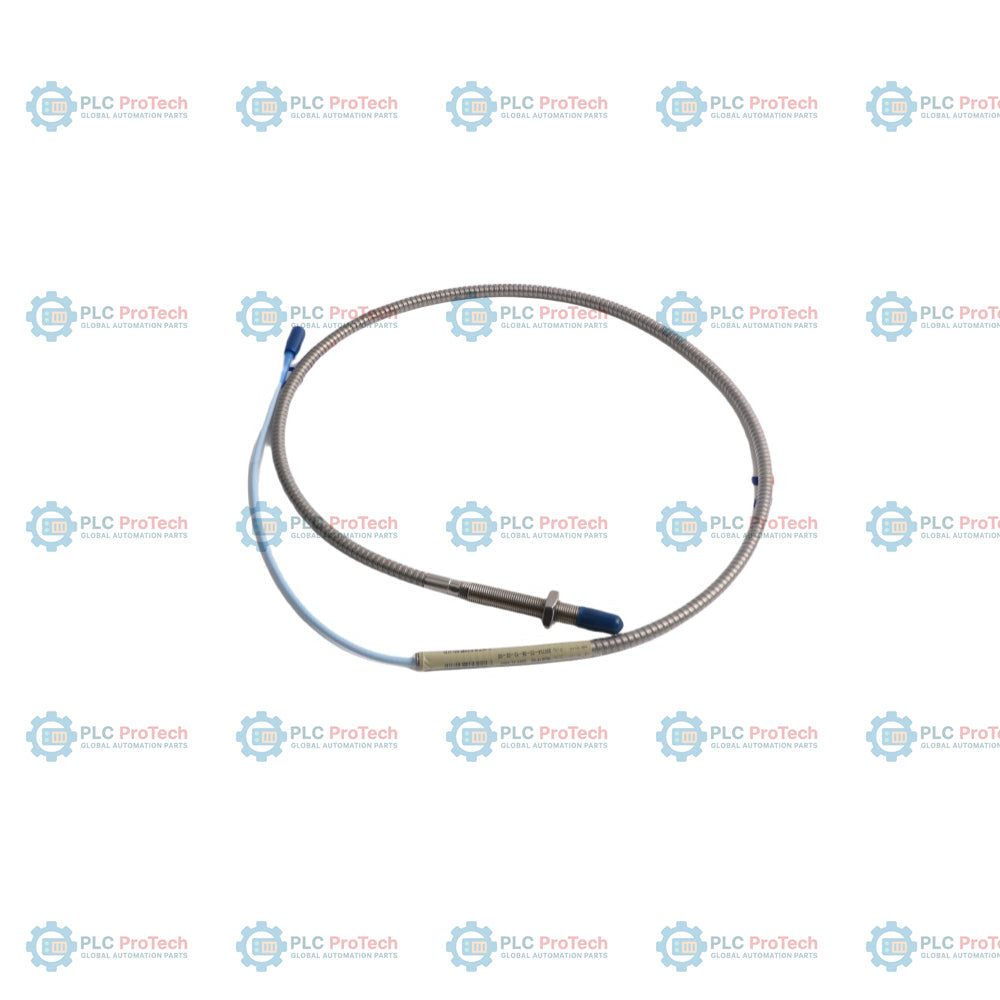

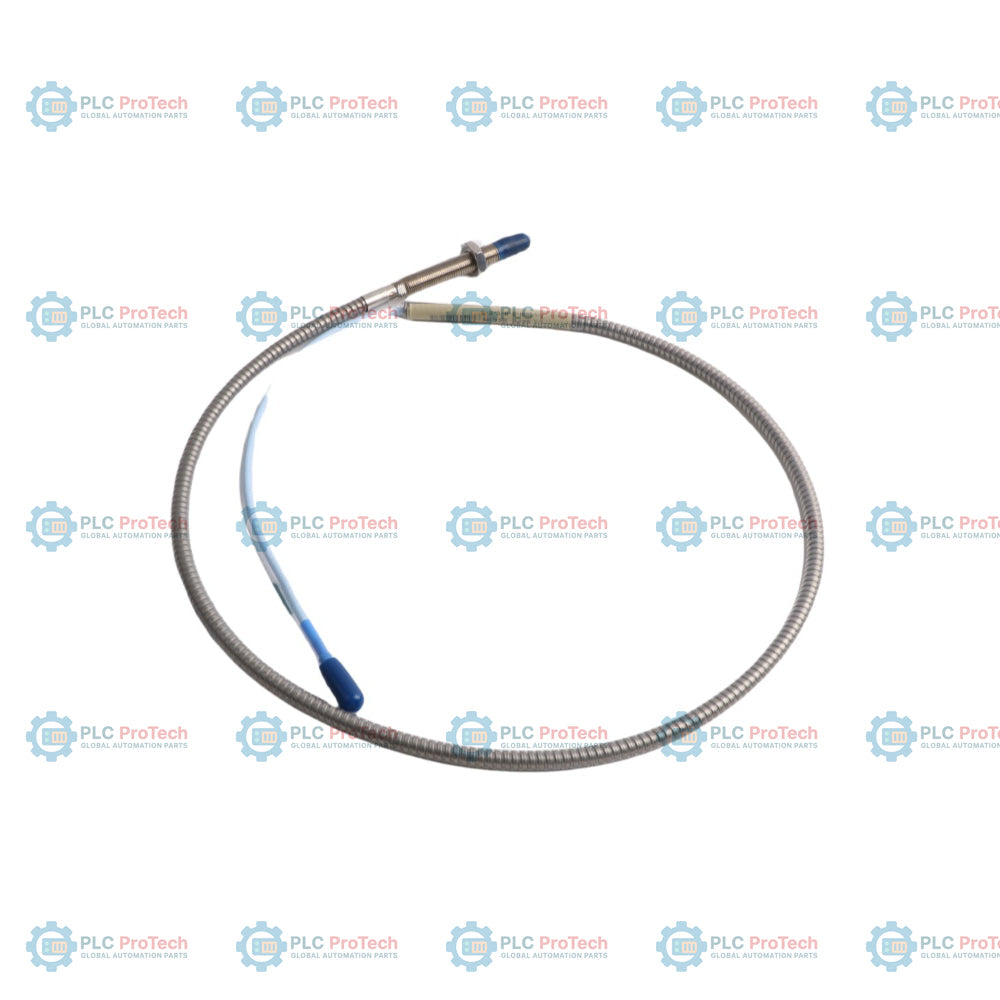

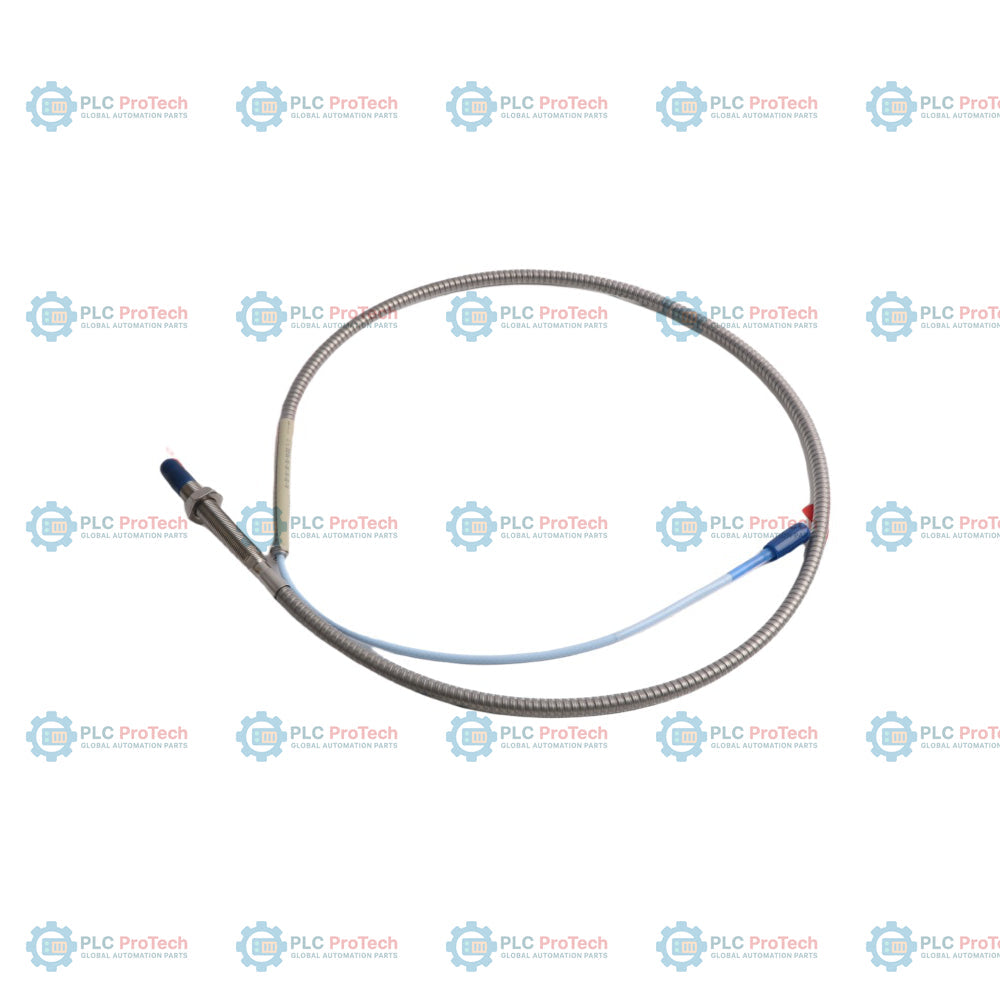

Corps de sonde métrique M10 x 1 entièrement fileté (option 00), avec boîtier de 60 mm (option 06) et câble de 1,0 m (option 10), avec blindage flexible standard — 330104-00-06-10-02-00. Cette configuration est équipée d’un câble standard et d’un connecteur coaxial miniature ClickLoc (option 02) sans protecteur de connecteur. Elle est conçue pour les applications ne nécessitant pas d’homologations d’organismes pour zones dangereuses (option 00).

Cette configuration spécifique se distingue du modèle standard non blindé correspondant (330103) par l’intégration d’une gaine de protection flexible blindée en acier inoxydable AISI 302/304 avec une gaine extérieure en FEP, qui protège le câble coaxial contre l’abrasion physique et les dommages mécaniques. Le boîtier fileté métrique M10 x 1 assure une compatibilité directe avec les supports de montage métriques. La longueur totale du système de 1,0 mètre est étalonnée pour une utilisation avec des câbles d’extension standard et des capteurs Proximitor 3300 XL dans des boucles de mesure par courants de Foucault sans contact.

Caractéristiques

• Filetage métrique M10 x 1 avec boîtier entièrement fileté (longueur non filetée de 0 mm) pour une profondeur de montage flexible.
• Longueur totale du boîtier de 60 mm, conçue pour les carters de machines métriques standard et les installations sur supports.
• Longueur totale de câble de 1,0 mètre (3,3 pieds), adaptée aux boucles de systèmes de transducteurs standard de 5 ou 9 mètres.
• Gaine de protection blindée en acier inoxydable avec gaine extérieure en FEP, destinée à protéger contre les environnements industriels difficiles et l’usure physique.
• Connecteur coaxial miniature ClickLoc (option 02) sans protecteur de connecteur.

Applications

Généralement utilisé pour la protection des machines sans contact et la surveillance de leur état. Les applications industrielles spécifiques comprennent :

• Mesure des vibrations radiales de l’arbre sur les machines tournantes.
• Suivi de la position de la poussée axiale et de la dilatation thermique sur les turbines à vapeur, les turbines à gaz et les compresseurs.
• Mesure de l’excentricité et de la vitesse de l’arbre.
• Installations industrielles nécessitant une protection mécanique blindée contre les huiles chaudes, les copeaux métalliques et les débris physiques.

Informations de commande

Spécifications techniques

Directives d’installation

Une installation correcte est requise. Respecter les limites mécaniques et environnementales suivantes :

• Couple maximal du boîtier : Ne pas dépasser 22,6 N-m (200 in-lbf) lors du serrage du boîtier de la sonde. Le couple recommandé est de 7,5 N-m (66 in-lbf).
• Rayon de courbure minimal du câble : Respecter un rayon de courbure minimal de 25,4 mm (1,0 pouce) pour le câble blindé de la sonde.
• Engagement du filetage : La longueur maximale nominale d’engagement du filetage M10 x 1 est de 15 mm. Le dépassement de cette limite peut provoquer un grippage lors de l’installation.
• Mise à la terre : Le blindage du câble de la sonde doit être mis à la terre via le bornier du capteur Proximitor afin d’éviter les interférences électriques.
