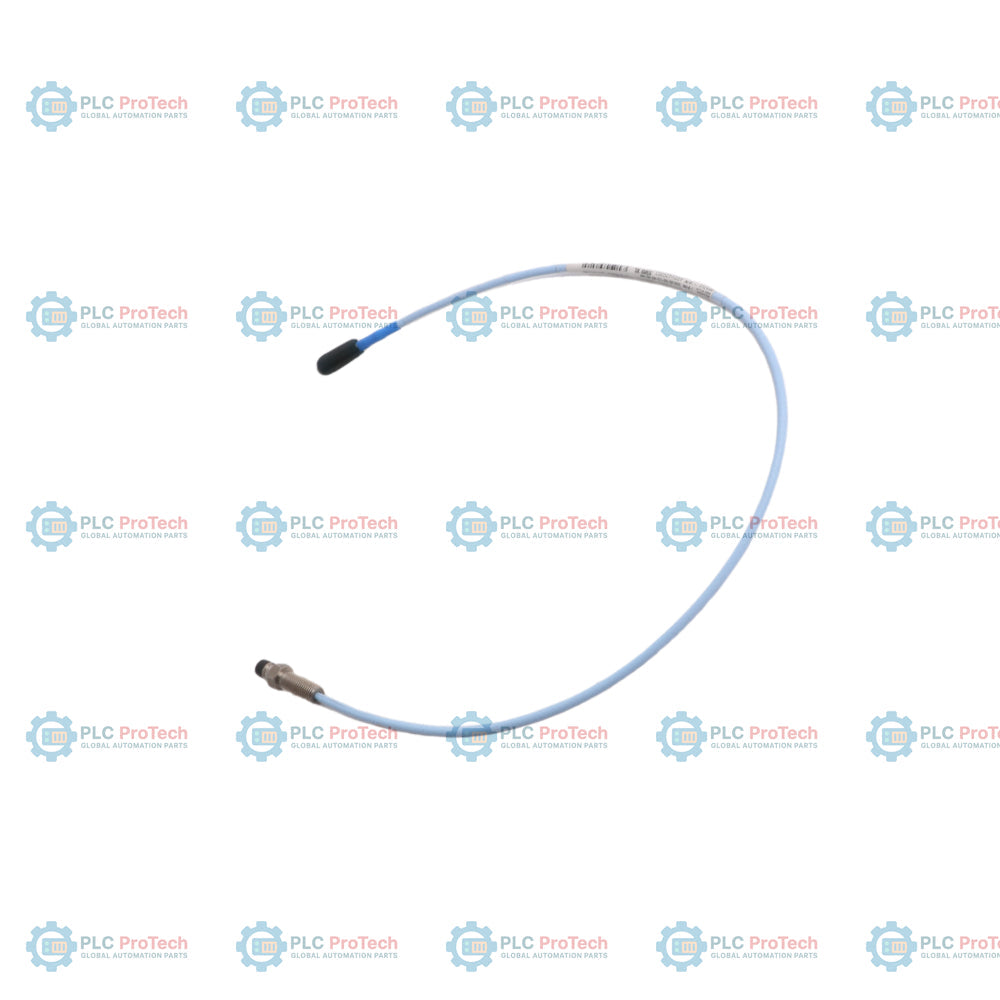

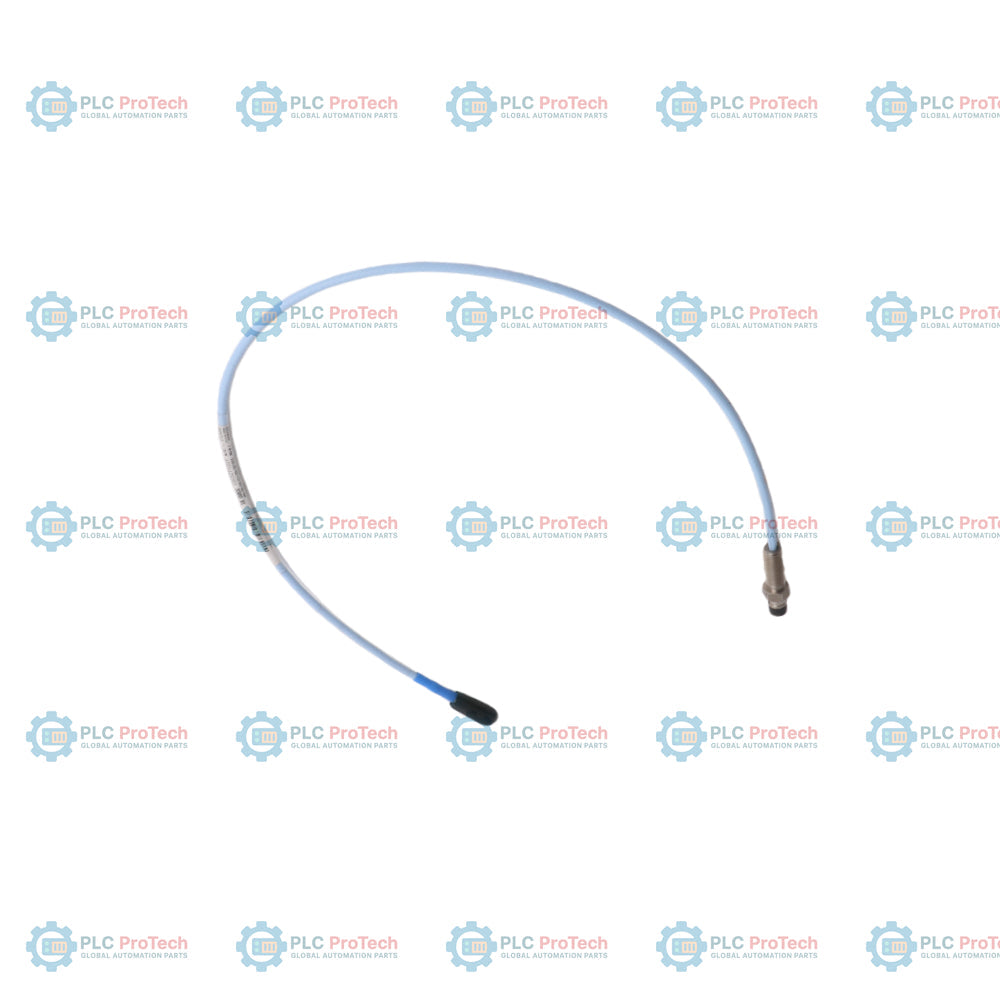

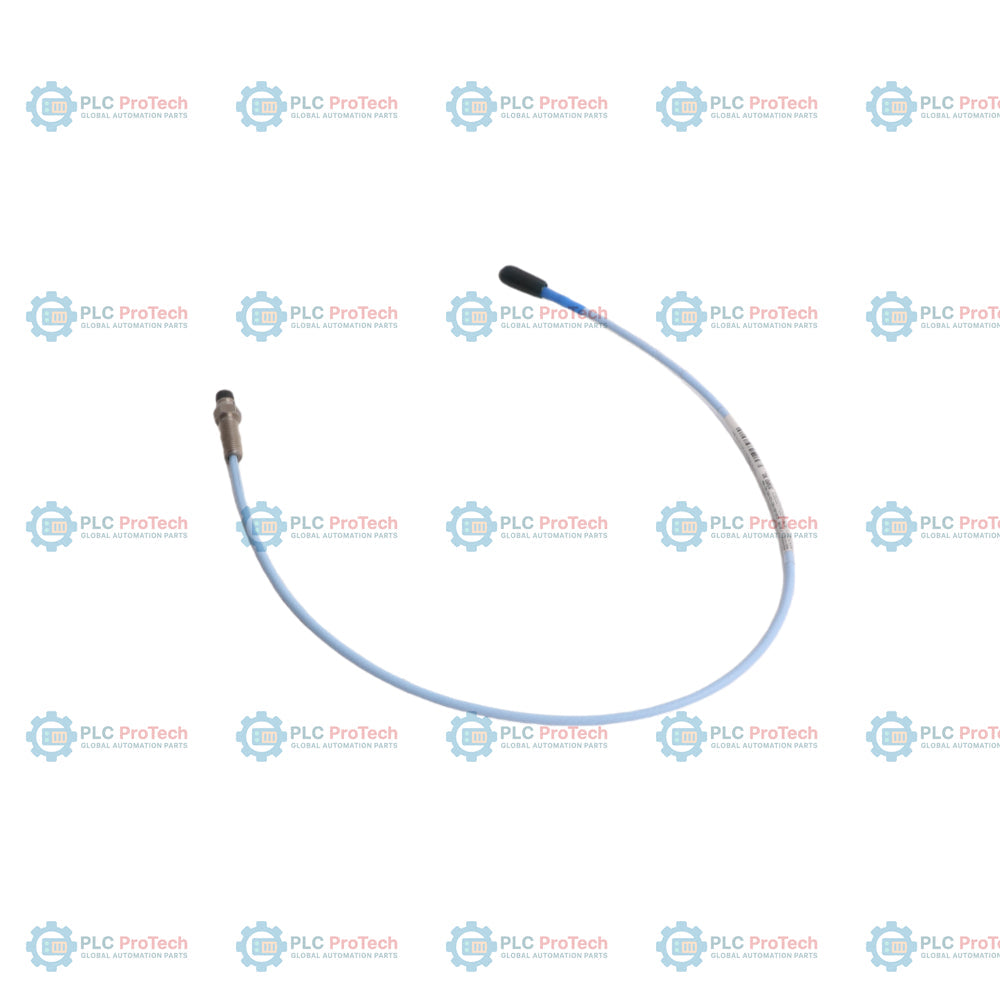

Bently Nevada 330105-02-12-05-02-00 3300 XL Sonde de proximité à montage inversé

Description

330105-02-12-05-02-00 : sonde de proximité 3300 XL 8 mm à montage inversé, configurée avec un boîtier fileté 3/8-24 UNF, une longueur non filetée de 0,2 pouce et une longueur totale de boîtier de 1,2 pouce. L'option 05 définit la longueur totale de câble intégrée de 0,5 mètre (1,6 pied), qui se termine par un connecteur coaxial miniature ClickLoc standard (option 02), sans nécessiter d'homologations d'organismes (option 00).

Contrairement aux sondes de proximité standard dotées de filetages de montage orientés vers l'avant, les configurations à montage inversé sont installées par l'arrière d'un boîtier ou d'un manchon de montage, ce qui les rend adaptées aux enceintes de machines spécialisées. Ce modèle utilise un câblage coaxial standard plutôt que des options blindées, ce qui le rend adapté aux installations utilisant des conduits de protection ou des manchons externes. La longueur de câble intégrée de 0,5 mètre nécessite un câble d'extension pour compléter une boucle de système de transducteur standard de 5 mètres ou de 9 mètres connectée à un capteur Proximitor 3300 XL.

Caractéristiques

• L'option 02 de longueur non filetée fournit un dégagement compact de 0,2 pouce au niveau du nez pour les installations affleurantes.
• L'option 12 de longueur totale du boîtier fournit un corps physique de 1,2 pouce avec des filetages 3/8-24 UNF-2A.
• L'option 05 spécifie une longueur de câble intégrée de 0,5 mètre (1,6 pied).
• Le connecteur coaxial ClickLoc de l'option 02 est plaqué or et doté d'un mécanisme de verrouillage.
• L'option 00 spécifie les caractéristiques de fabrication standard sans marquages d'homologation pour zones dangereuses.
• Diamètre de pointe de 8,0 mm avec une pointe en PPS (polysulfure de phénylène) pour une grande stabilité mécanique.
• Plage de température de fonctionnement de -52 degC à +177 degC (-62 degF à +350 degF) pour les environnements industriels difficiles.
• Compatibles avec les systèmes de capteurs Proximitor 3300 XL à câble de 5 mètres et de 9 mètres.

Applications

Les sondes à montage inversé sont généralement utilisées lorsque les contraintes d'espace empêchent le montage externe de la sonde ou lorsqu'un manchon de protection est utilisé. Les applications courantes comprennent :

• Surveillance des vibrations de l'arbre et de la position axiale dans les turbines à vapeur ou à gaz, les compresseurs centrifuges et les moteurs électriques.
• Mesure du jeu des paliers à film fluide dans les machines industrielles rotatives lourdes.
• Pompes à hydrocarbures, boîtes de vitesses et générateurs fonctionnant dans des environnements industriels.

Informations de commande

Spécifications techniques

Connexions et interfaces

Directives d'installation

• Boîtier de montage : Les sondes à montage inversé sont installées par l'extrémité inversée d'un manchon de boîtier. Assurez-vous que le contre-écrou est bien serré. Ne dépassez pas la longueur maximale de prise de filet de 0.563 inches afin d'éviter tout grippage.
• Écartement de la sonde : Réglez l'écart nominal par rapport à la cible à l'aide d'un pied à coulisse ou en surveillant la sortie du capteur Proximitor. L'écart standard est généralement compris entre 1.27 mm (50 mils) et 2.0 mm (80 mils).
• Manipulation des connecteurs : La connexion entre la sonde et les connecteurs ClickLoc du câble d'extension doit être serrée à la main. Évitez de serrer excessivement avec une pince métallique, sauf avec des connecteurs standard en acier inoxydable non-XL, qui nécessitent un huitième de tour supplémentaire.
• Cheminement du câble : Acheminez le câble coaxial en évitant les courbures prononcées. Maintenez un rayon de courbure minimal de 25.4 mm (1.0 inch) pour les câbles standard afin d'éviter l'atténuation ou la distorsion du signal. Évitez tout contact du câble avec des composants rotatifs abrasifs.
• Protection contre l'humidité et la saleté : Utilisez un ruban en silicone approprié ou des protecteurs de connecteur lorsque la connexion est exposée à une humidité élevée, à de l'humidité ou à des projections d'huile.

Conformité et certifications

Cette configuration de sonde est fabriquée selon les normes de gestion de la qualité ISO 9001 et convient aux applications générales pour lesquelles aucune certification pour zone dangereuse n'est requise.
