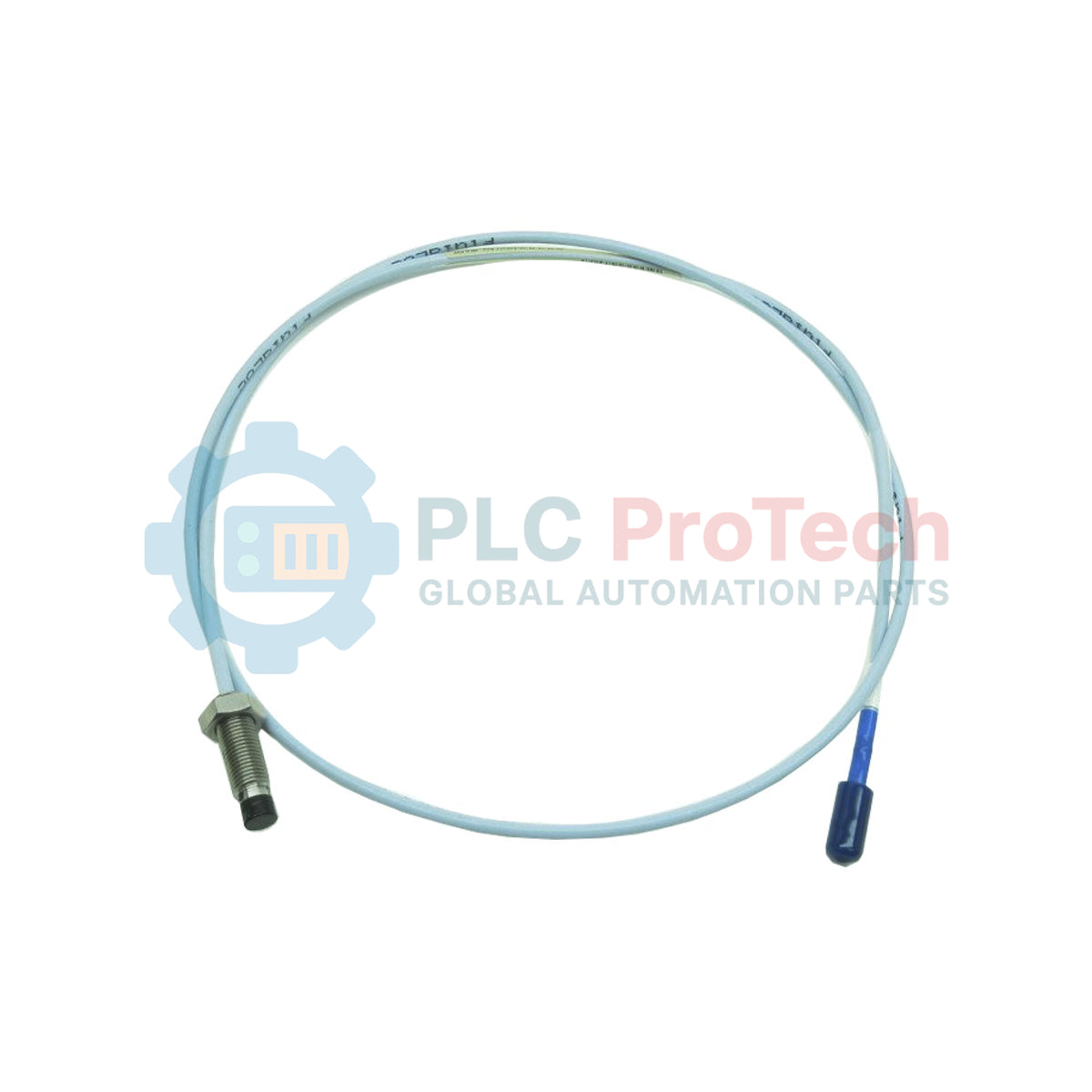

Sonde de proximité Bently Nevada 330710-00-05-50-02-CN 3300 XL 11 mm

Présentation du produit

Le 330710-00-05-50-02-CN est un capteur de déplacement haute performance conçu pour la protection des machines critiques dans les applications industrielles lourdes. En tant que composant clé de la série 3300 XL 11 mm, cette sonde est spécialement conçue pour la surveillance sans contact des vibrations et de la position sur de longues distances, là où une sonde standard de 8 mm ne dispose pas de la plage linéaire nécessaire. Elle est largement utilisée dans les grandes turbines à vapeur, les compresseurs haute capacité et les générateurs hydroélectriques dans les secteurs de la production d’énergie et de la pétrochimie. En fournissant des données d’arbre haute fidélité, le 330710-00-05-50-02-CN permet une détection précoce de l’instabilité mécanique, réduisant significativement le risque de défaillance catastrophique des équipements et minimisant les arrêts non planifiés dans les opérations critiques.

Décomposition du suffixe

Le numéro de modèle 330710-00-05-50-02-CN suivant un système de codage standardisé pour définir son profil mécanique et réglementaire :

• 330710 : Sonde 3300 XL 11 mm avec filetage métrique M16 x 1,5 et blindage intégré en acier inoxydable.

• -00 (Longueur sans filetage) : Indique un corps de sonde entièrement fileté avec 0 mm de longueur sans filetage.

• -05 (Longueur totale du boîtier) : Spécifie une longueur de boîtier profil court de 50 mm, idéale pour les supports de montage compacts.

• -50 (Longueur totale) : Longueur électrique totale de 5,0 mètres (16,4 pieds), adaptée aux calibrations système standard.

• -02 (Connecteur/Câble) : Équipé d’un connecteur coaxial miniature ClickLoc et d’un câble standard protégé par un blindage renforcé.

• -CN (Certification Chine) : Approbations spécifiques obligatoires pour la Chine. Le produit est entièrement certifié par NEPSI et porte le CCC (China Compulsory Certificate) pour la sécurité antidéflagrante, conforme aux normes GB 3836 pour une utilisation en zones dangereuses.

Spécifications techniques

FAQ techniques

Pourquoi utiliser une sonde de 11 mm au lieu d’une sonde standard de 8 mm ?

La sonde de 11 mm offre une plage linéaire de 4,0 mm (160 mils), soit le double de celle de la version 8 mm. Cela rend le 330710-00-05-50-02-CN essentiel pour les grandes machines avec un important flottement axial ou une dilatation thermique où une plage de mesure plus large est nécessaire pour maintenir l’intégrité du signal.

Quelle est l’importance du suffixe -CN pour mon installation ?

Le suffixe -CN est obligatoire pour les installations en République populaire de Chine. Il garantit que la sonde est conforme aux réglementations NEPSI et CCC , certifiant que l’appareil répond aux normes GB 3836 pour une utilisation sûre en atmosphères explosives ou dangereuses.

Le connecteur ClickLoc nécessite-t-il un entretien particulier ?

Le connecteur ClickLoc est conçu pour résister aux vibrations. Cependant, dans les environnements huileux ou humides, nous recommandons d’utiliser un protecteur de connecteur ou une gaine thermorétractable pour éviter la contamination du signal. Veillez toujours à ce que les contacts plaqués or soient propres et secs avant le raccordement.

Guide d’ingénierie et d’installation

Calibration de la tension d’écart pour les systèmes 11 mm

Pour le système 3300 XL 11 mm, le facteur d’échelle standard est de 3,94 V/mm (100 mV/mil). Pour obtenir la meilleure linéarité, la sonde doit être réglée à mi-plage. Connectez un multimètre numérique au capteur Proximitor et ajustez la position de la sonde jusqu’à ce que la sortie affiche -10,0 VCC. Cela garantit que le capteur peut suivre les mouvements positifs et négatifs sans écrêter le signal.

Montage et intégrité du filetage

Lors de l’installation du corps fileté M16 x 1,5, assurez-vous que le support de montage est rigide pour éviter les résonances. Étant donné le diamètre de la pointe de 11 mm, la zone cible sur l’arbre doit avoir un diamètre d’au moins 30,5 mm (1,2 pouce) pour assurer un champ magnétique adéquat et éviter les interférences latérales. Utilisez une clé dynamométrique pour serrer l’écrou de blocage, en veillant à ne pas dépasser les limites mécaniques des filetages métriques.

Blindage et mise à la terre

Pour éviter que les interférences électromagnétiques (EMI) n’affectent les mesures de vibration, le câble blindé doit être correctement acheminé dans un conduit dédié. Le système ne doit être mis à la terre qu’au niveau du capteur Proximitor. Le blindage offre une protection physique mais ne doit pas être utilisé comme chemin de mise à la terre afin d’éviter les boucles de masse qui pourraient introduire du bruit dans le système TSI.
