Fabricant : Bently Nevada
N° de produit : 330902-00-40-10-02-CN
Pays d'origine :États-Unis
Type de produit : Sondes de proximité 3300 NSv
Paiement : Virement bancaire, Western Union
Poids : 120g
Dimensions : 11.1 x 11.1 x 1000 mm (W x H x D)
Port d'expédition : Xiamen
Garantie : 12 mois

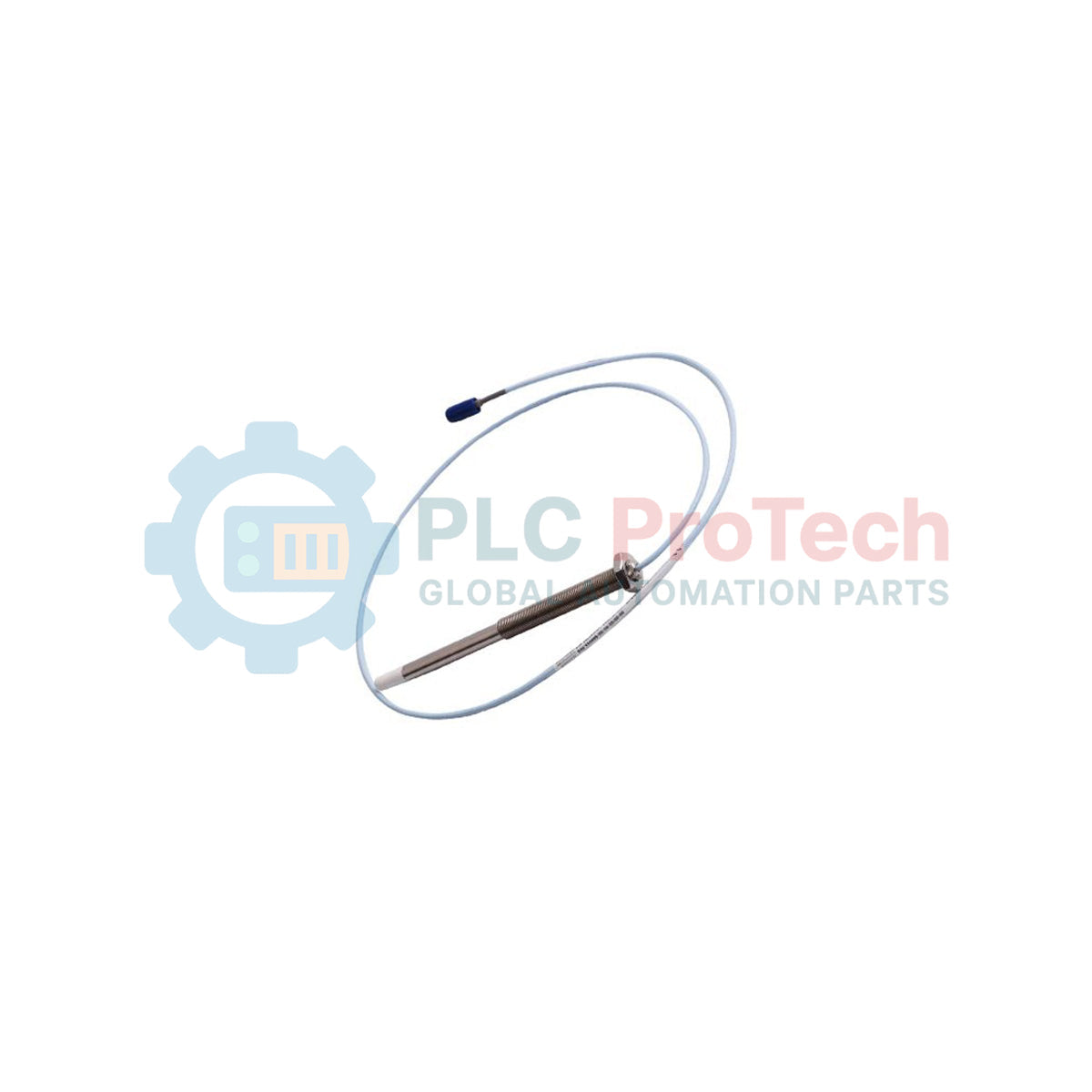

330902-00-40-10-02-CN est une sonde de proximité 3300 NSv blindée avec un filetage 1/4-28 UNF. Elle est conçue pour des mesures de vibration et de position sans contact lorsque l’espace d’installation est limité.
La sonde fonctionne dans le cadre du système de transducteur de proximité 3300 XL NSv. Un système complet se compose d’une sonde 3300 NSv, d’un câble d’extension compatible et d’un capteur Proximitor 3300 XL NSv.
Cette configuration présente une longueur sans filetage de 0,0 pouce, une longueur totale du boîtier de 4,0 pouces et une longueur totale de 1,0 m. Elle comprend une armure en acier inoxydable, un câble coaxial isolé en FEP standard et un connecteur miniature coaxial ClickLoc.
Le design NSv prend en charge les applications où les contre-alésages, vues latérales, vues arrière ou restrictions de taille de cible limitent l’utilisation des sondes de proximité standard de 5 mm et 8 mm.
| Position de commande | Code | Configuration |
|---|---|---|
| Modèle de base | 330902 | Sonde 3300 NSv, filetage 1/4-28 UNF, avec armure |
| A : Longueur sans filetage | 00 | 0,0 pouce |
| B : Longueur totale du boîtier | 40 | 4,0 pouces |
| C : Longueur totale | 10 | 1,0 m (39 pouces) |
| D : Type de connecteur et de câble | 02 | Connecteur miniature coaxial ClickLoc avec câble standard |
| E : Approbation d’agence | CN | Pack d’approbation pour zone dangereuse spécifique à la Chine |
| Fabricant | Bently Nevada |
|---|---|
| Modèle | 330902-00-40-10-02-CN |
| Type de produit | Sonde de proximité blindée |
| Série de produits | Système de transducteur de proximité 3300 XL NSv |
| Configuration de la sonde | Montage standard |
| Filetage du boîtier de la sonde | 1/4-28 UNF-2A |
| Longueur sans filetage | 0,0 pouce |
| Longueur totale du boîtier | 4,0 pouces |
| Longueur totale | 1,0 m (39 pouces) |
| Protection du câble | Armure en acier inoxydable |
| Type de connecteur | Connecteur coaxial miniature mâle ClickLoc |
| Type de câble | Coaxial 75 ohms, isolé en FEP |
| Matériau de la pointe de la sonde | Sulfure de polyphénylène (PPS) |
| Matériau du boîtier de la sonde | Acier inoxydable AISI 304 |
| Matériau du connecteur | Laiton plaqué or |
| Diamètre de la pointe de la sonde | 5,26 mm (0,207 pouce) maximum |
| Diamètre extérieur du câble standard | 2,8 mm (0,11 pouce) maximum |
| Diamètre extérieur de l'armure | 7,6 mm (0,30 pouce) maximum |
| Diamètre extérieur du connecteur | 7,23 mm (0,285 pouce) maximum |
| Résistance continue de la sonde | 4,2 +/- 0,5 ohms pour une sonde de 1,0 m |
| Résistance maximale à la traction nominale | 220 N (50 lb) |
| Rayon de courbure minimum | 25,4 mm (1,0 pouce) |
| Couple d'installation recommandé | 5,1 N*m (45 in*lb) |
| Couple maximal d'installation | 7,3 N*m (65 in*lb) |
| Engagement maximal du filetage | 0,375 pouce |
| Température de fonctionnement | -52 °C à +177 °C (-62 °F à +351 °F) |
| Température de stockage | -52 °C à +177 °C (-62 °F à +351 °F) |
| Matériau du joint de pression | Joint torique en Viton |
| Poids typique de la sonde | Environ 14 à 150 g, selon la configuration |
| Longueur du système complet | 5 ou 7 m incluant le câble d'extension |
| Plage linéaire du système complet | 1,5 mm (60 mils) |
| Écart recommandé du système complet | 1,0 mm (40 mils) |
| Facteur d'échelle du système complet | 7,87 V/mm (200 mV/mil) |
| Réponse en fréquence du système complet | 0 à 10 kHz : +0, -3 dB typique |
| Connexion | Fonction |
|---|---|
| Connecteur coaxial miniature mâle ClickLoc | Relie le câble de la sonde à un câble d'extension 3300 NSv compatible |
| Filetage du boîtier de la sonde 1/4-28 UNF-2A | Fixe la sonde dans le boîtier de la machine ou le support de montage |
