Description

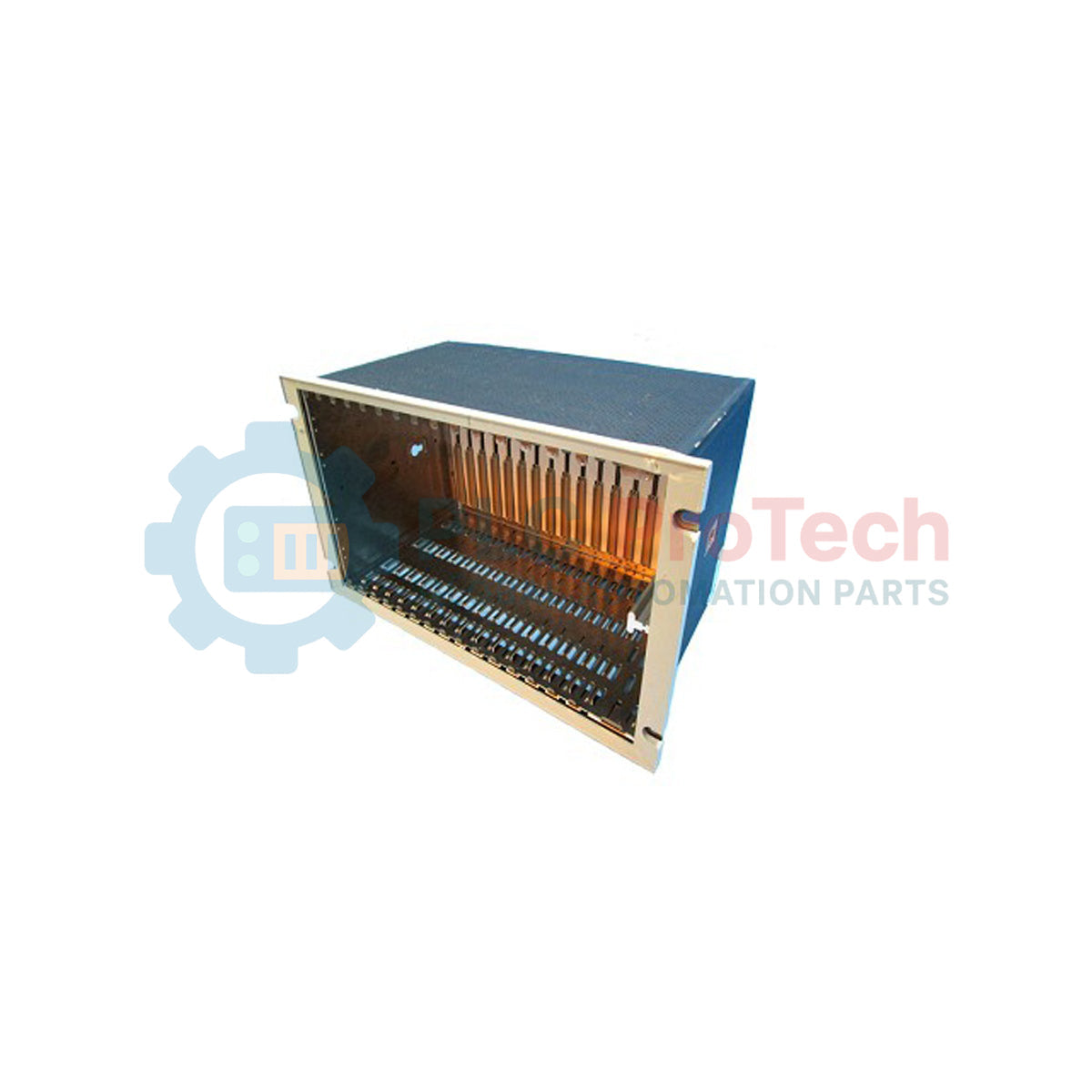

Conçu pour servir de structure et de colonne vertébrale de communication aux systèmes de protection des machines, le Bently Nevada 3500/05-02-04-00-00-01 est un châssis Mini-Rack spécialisé de 12 pouces, conçu pour accueillir et interconnecter les modules Bently Nevada de la série 3500. Ce rack dispose de 7 emplacements disponibles pour modules afin de regrouper la surveillance des vibrations, les signaux Keyphasor et les sorties relais dans un encombrement compact. Il intègre un fond de panier haute intégrité qui assure une distribution continue de l’alimentation et un transfert de données numériques à haut débit entre les modules de surveillance installés et les interfaces de données transitoires, garantissant ainsi des capacités de diagnostic mécanique ininterrompues pour les machines industrielles lourdes.

Fonctionnalités

• Format compact : architecture Mini-Rack de 12 pouces conçue pour économiser de l’espace dans les armoires de commande à haute densité.
• Capacité de 7 emplacements : accueille les modules de surveillance et d’alimentation standard de la série 3500 dans un encombrement réduit.
• Configuration pour montage sur panneau : cadre frontal et bride de montage spécialement conçus pour une intégration directe dans les découpes des panneaux de commande.
• Fond de panier haute intégrité : distribue l’alimentation de fonctionnement et gère les communications numériques du bus système sans dégradation du signal.
• Conformité CE : respecte les normes européennes de sécurité et de compatibilité électromagnétique pour les environnements industriels difficiles.

Applications

• Surveillance des vibrations et protection des équipements pour les turbomachines et les générateurs.
• Systèmes de diagnostic des pompes, compresseurs et ventilateurs dans les secteurs pétrochimique et pétrolier et gazier.
• Surveillance des équipements rotatifs des centrales hydroélectriques et thermiques.
• Protection des machines industrielles critiques nécessitant des installations compactes en armoire.

Informations de commande

Tableau des spécifications techniques

Modèles alternatifs et compatibilité

Le système Mini-Rack de 12 pouces limite le nombre d’emplacements de modules à 7, contre 14 pour le rack 3500/05 standard de 19 pouces. Si votre boucle d’instrumentation s’étend et nécessite des canaux de surveillance supplémentaires, vous devez passer à une configuration de rack 3500/05 pleine taille de 19 pouces. Les modules d’entrée et les alimentations standard de la série 3500 sont rétrocompatibles avec le fond de panier de ce mini-rack, à condition que les exigences d’alimentation ne dépassent pas le seuil des unités d’alimentation du mini-rack installées.

Pièges d’application et remarques techniques

Comme les unités montées sur panneau se trouvent à l’intérieur d’armoires environnementales fermées, la gestion thermique est essentielle. Un mini-rack à 7 emplacements entièrement équipé, contenant deux alimentations et plusieurs moniteurs de traitement, génère une densité thermique importante. Maintenez un dégagement minimal de 50 mm (2,0 pouces) au-dessus et au-dessous du châssis du rack afin d’assurer une circulation d’air convective suffisante. Évitez de placer des barrières de câblage de terrain sensibles à la chaleur directement au-dessus du trajet d’évacuation d’air du rack.

Conseils de mise en service et de câblage

Une mise à la terre adéquate du châssis est essentielle pour empêcher les bruits haute fréquence de corrompre les signaux basse tension des sondes de proximité et des accéléromètres. Connectez une tresse de mise à la terre en cuivre à faible impédance directement entre la borne de mise à la terre désignée du rack et la barre principale de terre de protection du panneau. Ne vous fiez pas uniquement aux vis de fixation du panneau pour établir un chemin de mise à la terre électrique. Toutes les connexions de blindage internes doivent être isolées et raccordées conformément aux schémas de câblage Bently Nevada afin d’éviter les interférences dues aux boucles de masse.
