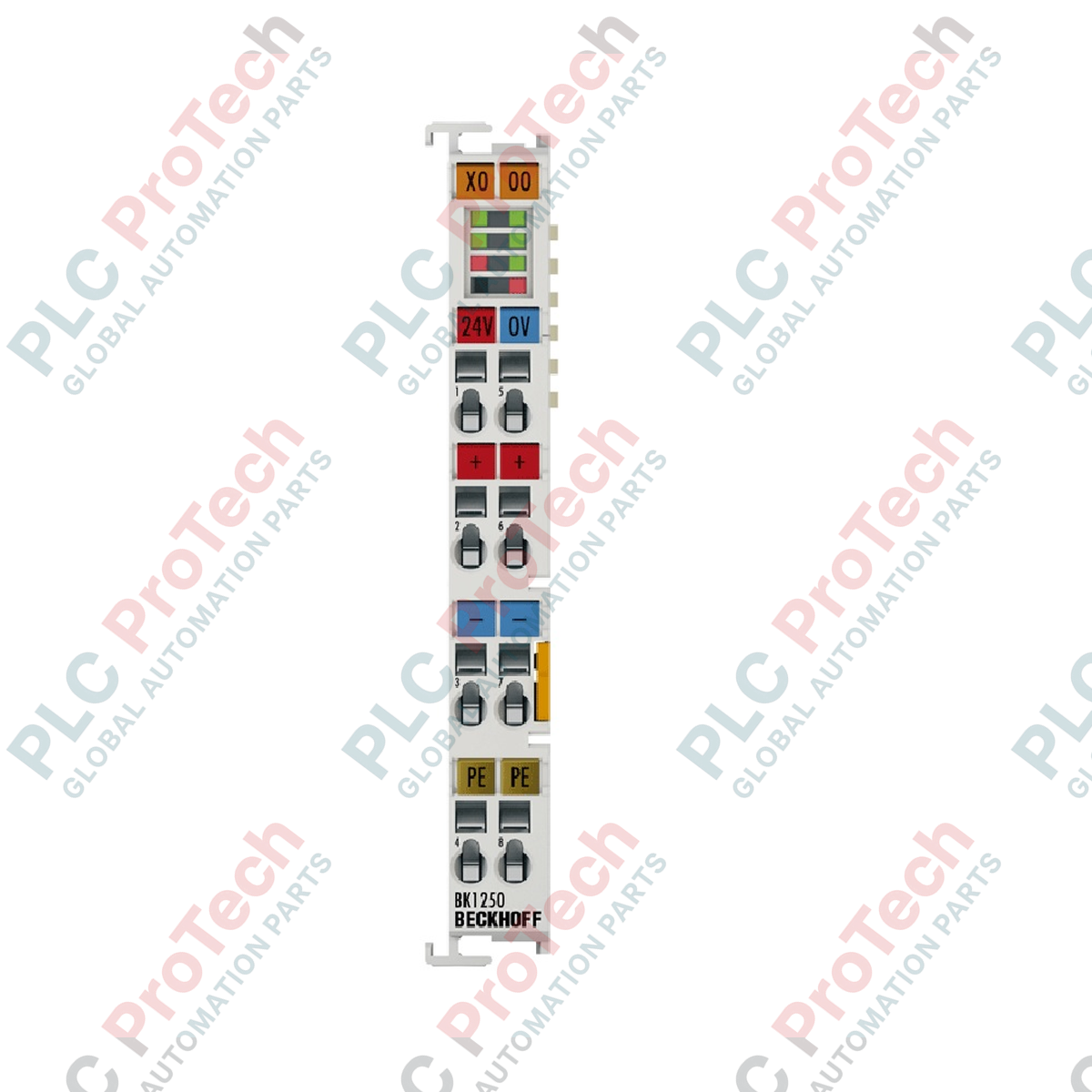

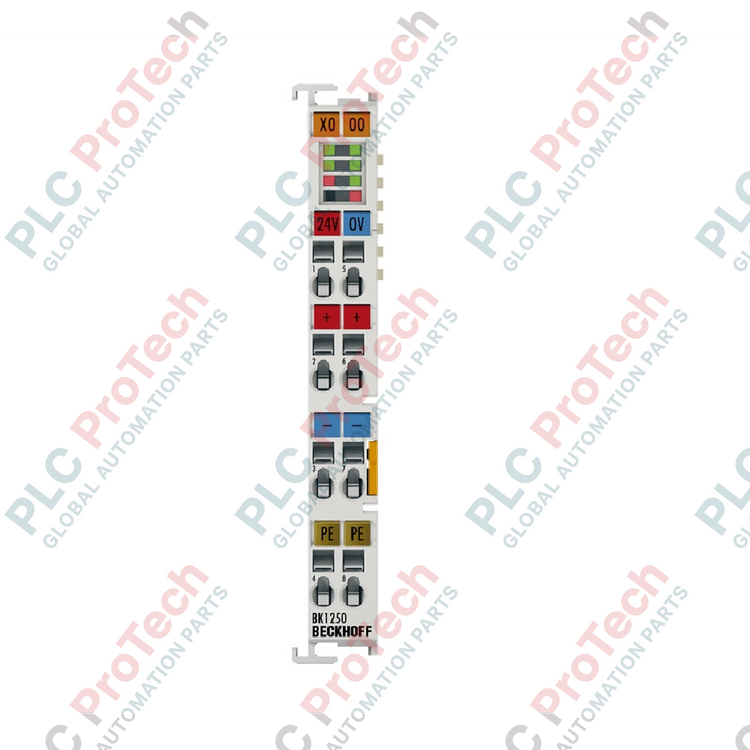

BK1250 | BECKHOFF | coupleur de borne EtherCAT vers K-Bus compact

Présentation du produit

Le BK1250 (BK1250) est un « coupleur de bus dans un boîtier de borne » spécialisé, conçu pour faire office de pont entre le système EtherCAT (E-bus) haute vitesse et le système standard de bornes de bus (K-bus). Conçu pour une intégration transparente au système, le BK1250 permet aux utilisateurs de combiner des bornes EtherCAT (ELxxxx) et des bornes de bus standard (KLxxxx) au sein de la même rangée de bornes. Cette solution est particulièrement utile pour moderniser des installations existantes ou étendre des systèmes nécessitant des modules K-bus spécialisés en complément d’une infrastructure EtherCAT moderne. En convertissant le protocole EtherCAT en représentation interne des signaux K-bus, le BK1250 permet de contrôler jusqu’à 64 bornes de bus standard (extensible à 255), tout en conservant les performances déterministes et les avantages de diagnostic du réseau EtherCAT.

Configuration technique

L’architecture matérielle du BK1250 agit comme une passerelle physiquement intégrée au bloc de bornes EtherCAT via les contacts E-bus. Elle gère l’échange de données de processus jusqu’à 1 024 octets en entrée et 1 024 octets en sortie, prenant en charge une densité maximale de 8 192 points d’E/S numériques ou 256 signaux analogiques. Le coupleur dispose d’une alimentation interne K-bus de 500 mA pour alimenter la logique des bornes de bus connectées. La configuration est très flexible : les ingénieurs peuvent configurer le module à l’aide du logiciel KS2000 ou directement via EtherCAT au moyen de commandes ADS (Automation Device Specification). Le boîtier compact de 12 mm comprend des LED de signalisation pour surveiller en temps réel l’état de l’alimentation, de la communication K-bus et de l’activité de la liaison EtherCAT.

Spécifications techniques

FAQ techniques

Puis-je placer le BK1250 n’importe où dans une rangée de bornes EtherCAT ?

Oui, le BK1250 est conçu pour être installé comme une borne standard dans un bloc EtherCAT. Il achemine la communication, à partir de ce point, vers toutes les bornes KLxxxx (K-bus) situées en aval.

Que se passe-t-il si la consommation totale de mes bornes K-bus dépasse 500 mA ?

Le BK1250 fournit 500 mA pour la logique K-bus. Si votre configuration de bornes nécessite davantage de courant, vous devez insérer une borne d’alimentation KL9400 ou KL9410 dans le segment K-bus afin de rétablir l’alimentation logique.

Une configuration logicielle est-elle nécessaire pour reconnaître les bornes de bus connectées ?

Le BK1250 analyse automatiquement les bornes K-bus connectées au démarrage. Toutefois, dans le TwinCAT System Manager, vous devez ajouter manuellement les bornes KL au périphérique BK1250 afin de définir correctement la correspondance de l’image de processus.

Guide d’ingénierie et d’installation

• Stratégie de migration du système : Utilisez le BK1250 pour exploiter votre stock existant de bornes de la série KL tout en remplaçant votre contrôleur principal par un PC industriel intégré compatible EtherCAT. Cette approche réduit considérablement les coûts matériels et la main-d’œuvre de câblage lors de la modernisation complète du système.

• Gestion des contacts de puissance : Le coupleur transmet les contacts d’alimentation 24 VCC (jusqu’à 10 A). Assurez-vous que l’alimentation connectée au BK1250 est suffisante pour la logique K-bus ainsi que pour les besoins en alimentation terrain des modules numériques/analogiques connectés.

• Précision du câblage : Le module est équipé de bornes à actionnement par ressort. Dans les environnements industriels soumis à de fortes vibrations, utilisez toujours des embouts pour les fils toronnés (0,14 à 1,5 mm²) afin de garantir une connexion étanche aux gaz. Une longueur de dénudage de 8 à 9 mm est requise pour éviter les problèmes de contact ou les courts-circuits internes.

• Extension K-bus : Pour les applications de grande envergure nécessitant plus de 64 bornes, utilisez des bornes d’extension K-bus (KL9020/KL9050) avec le BK1250 afin de gérer jusqu’à la limite maximale de 255 modules.
