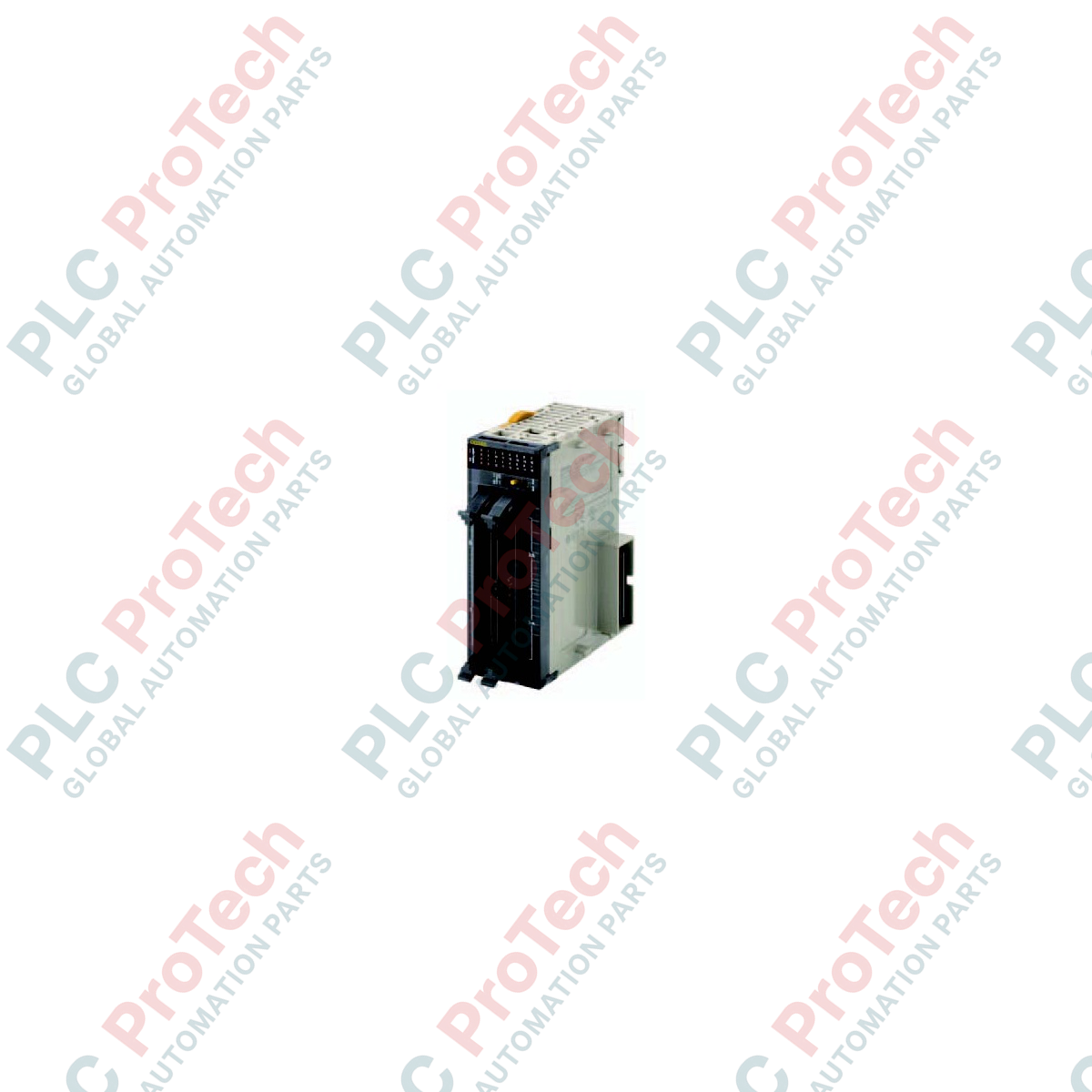

CJ1W-OD263 | Omron | Unité de sortie transistor

Le CJ1W-OD263 est une unité de sortie à transistor haute densité conçue pour les systèmes PLC de la série CJ d’Omron. Conçu pour des applications de commutation à grande vitesse, ce module offre 64 points de sortie dans un format compact, ce qui le rend idéal pour le contrôle de machines à grande échelle lorsque l’espace dans le panneau est limité. Il dispose d’une configuration de sortie en absorption et utilise une interface à connecteur MIL haute fiabilité, permettant une intégration rapide et des faisceaux de câblage simplifiés dans les systèmes d’automatisation complexes.

Caractéristiques

• 64 points de sortie numérique pour des applications haute densité
• Sortie en absorption (NPN) configuration transistor
• Capacité de commutation élevée : 12 à 24 VCC à 0,3 A par point
• Connexion externe efficace par connecteur MIL pour réduire le temps de câblage
• Intégré dans l’écosystème modulaire du châssis de la série CJ
• Idéal pour piloter des actionneurs, solénoïdes et indicateurs dans les lignes automatisées

Spécifications techniques

Consignes d’installation

• Montage : Fixez le module sur le châssis de la série CJ et verrouillez-le à l’aide des glissières intégrées. Assurez-vous que le module est bien en place pour maintenir la communication avec le CPU.
• Câblage : L’unité utilise un connecteur MIL ; assurez-vous que le faisceau de câbles correspondant est correctement positionné et inséré. Étant donné qu’il s’agit d’un module à sortie en absorption, veillez à ce que la charge soit connectée entre l’alimentation positive (V+) et la borne de sortie du module.
• Sécurité : Chaque commun supporte 16 points. Veillez à ce que la charge totale par commun ne dépasse pas les spécifications nominales du module afin d’éviter d’endommager les drivers de sortie internes.
• Diagnostic : Utilisez les LED d’état sur le panneau avant pour surveiller l’état de chaque point de sortie individuel lors de la mise en service et de la maintenance courante.
