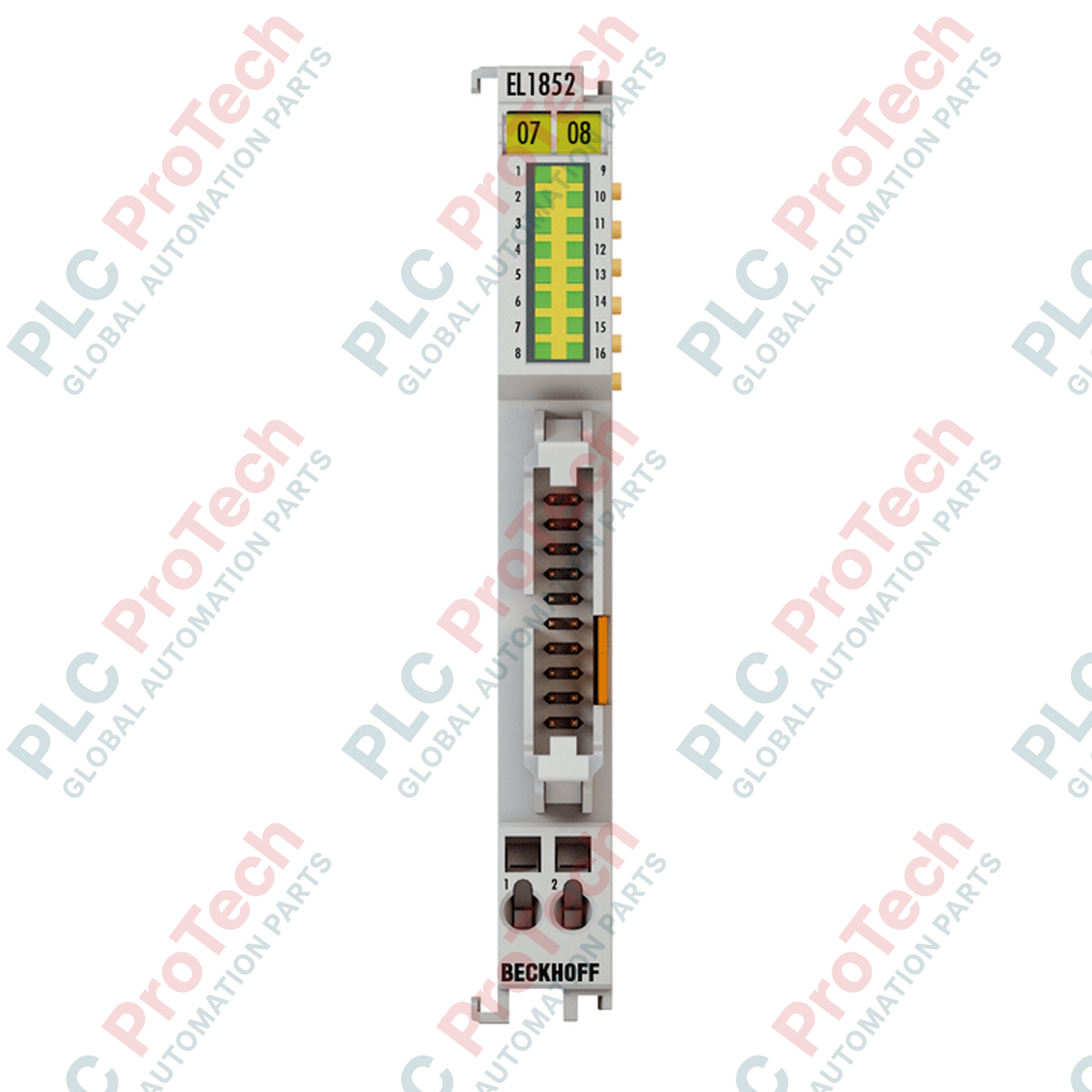

EL1852 BECKHOFF Borne EtherCAT d’entrée/sortie numérique à 8 canaux

Présentation du produit

Le EL1852 (EL1852) est un terminal EtherCAT « combi » haute densité conçu par Beckhoff pour offrir une solution peu encombrante destinée aux systèmes modernes d’automatisation industrielle. Ce terminal compact de 12 mm intègre 8 entrées numériques et 8 sorties numériques dans un même boîtier, spécialement conçu pour les applications où l’espace disponible dans l’armoire est limité. Utilisant une technologie de raccordement par câble plat, le EL1852 simplifie les opérations de câblage à grande échelle et réduit considérablement les risques d’erreur de câblage lors de l’installation. Conforme à la norme EN 61131-2 (type 1/3), ce terminal est optimisé pour un fonctionnement en 24 V CC et fournit 0,5 A par voie de sortie, avec une protection intégrée contre l’inversion de polarité. Sa capacité à gérer les charges résistives, inductives et de lampe en fait un choix polyvalent pour des secteurs allant de l’assemblage électronique à la construction de machines spécialisées, où une forte densité d’E/S et un traitement rapide des signaux sont essentiels.

Configuration technique

L’architecture du EL1852 exploite la communication E-bus haut débit du système EtherCAT de Beckhoff. L’étage d’entrée dispose d’un filtre de 3 ms pour garantir la stabilité des signaux face aux perturbations industrielles, tandis que l’étage de sortie est conçu pour une commutation rapide, avec un temps d’activation typique de 60 µs. Sa caractéristique la plus distinctive est l’interface pour câble plat (AWG 28), qui permet de raccorder rapidement plusieurs points d’E/S באמצעות des connecteurs standard à pas de 1,27 mm. Le terminal consomme typiquement 100 mA sur l’E-bus et offre une isolation électrique de 500 V entre le potentiel de terrain et la logique interne. Logé dans un boîtier compact en polycarbonate avec voyants LED de signalisation intégrés, le module prend en charge différentes positions d’installation sur des rails DIN standard de 35 mm, garantissant sa stabilité mécanique grâce à un système de connexion à double fente et détrompeur.

Spécifications techniques

FAQ techniques

Quels sont les principaux avantages du raccordement par câble plat sur le EL1852 ?

L’interface pour câble plat permet la terminaison en masse des points d’E/S. Cette solution est particulièrement avantageuse dans la production de machines en série, car elle élimine le besoin d’un câblage individuel point à point, réduisant considérablement le temps d’assemblage et le risque d’erreurs de câblage croisé.

Les sorties du EL1852 peuvent-elles piloter des charges inductives telles que des électrovannes ?

Oui. Le EL1852 est conçu pour les charges inductives et offre une capacité d’absorption de l’énergie de coupure inférieure à 150 mJ par voie. Il dispose également d’une protection intégrée contre l’inversion de polarité afin de protéger l’étage de puissance interne contre les pics de force contre-électromotrice.

Comment le EL1852 gère-t-il les niveaux de signal des entrées ?

Les entrées sont conformes aux exigences de la norme EN 61131-2, type 3. Un signal « 0 » est reconnu entre -3 V et +5 V, tandis qu’un signal « 1 » est reconnu entre 11 V et 30 V, avec un courant d’entrée typique de 3 mA. Cela garantit la compatibilité avec une large gamme de capteurs industriels.

Guide d’ingénierie et d’installation

Manipulation des câbles plats et normes AWG 28 :

Lors de l’utilisation du EL1852, veillez à ce que le câble plat utilisé soit de calibre AWG 28 avec un pas standard de 1,27 mm. Utilisez un outil de sertissage professionnel afin de garantir des connexions étanches aux gaz au niveau de la tête du connecteur. Des câbles plats mal sertis peuvent provoquer des erreurs intermittentes d’« état E-bus » ou des chutes de tension localisées susceptibles d’affecter la détection du signal « 1 » sur les voies d’entrée.

Gestion thermique et montage côte à côte :

Le EL1852 est conçu pour différentes positions d’installation. Toutefois, lors du montage côte à côte de plusieurs terminaux d’E/S haute densité, veillez à ce que la température ambiante à l’intérieur de l’armoire ne dépasse pas 55 degrés Celsius. Bien que le module soit très efficace, la chaleur cumulée produite par 8 sorties fonctionnant chacune à 0,5 A peut être importante. Maintenez une circulation d’air dégagée au-dessus et au-dessous du boîtier du terminal.

Mise à la terre et immunité CEM :

Pour maintenir la conformité à la norme EN 61000-6-2, le rail DIN doit être correctement relié à la terre fonctionnelle (FE) de l’armoire de commande. Le système de connexion à double fente et détrompeur assure non seulement la stabilité mécanique, mais contribue également à maintenir un potentiel de terre constant sur l’ensemble du bloc de terminaux EtherCAT. Veillez à ce que l’alimentation de terrain 24 V soit correctement filtrée afin d’empêcher les perturbations du réseau électrique d’affecter les performances du filtre d’entrée de 3 ms.
