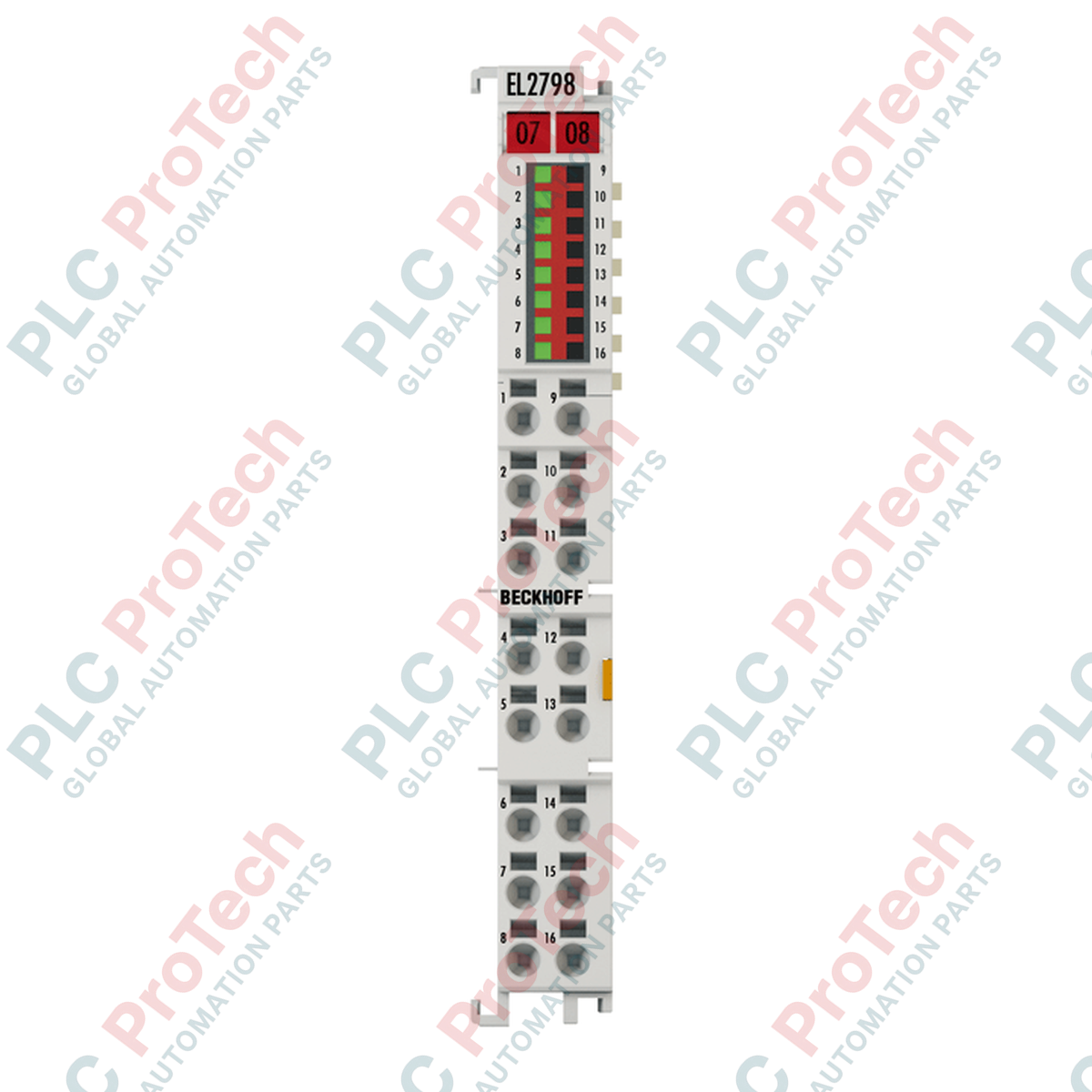

EL2798 BECKHOFF Terminal EtherCAT Sortie relais à semi-conducteurs 8 canaux

Présentation du produit

Le EL2798 (EL2798) est un terminal EtherCAT haute densité doté de huit sorties relais à semi-conducteurs sans potentiel (SSR), conçu pour combler le fossé entre les relais mécaniques traditionnels et la commutation numérique à grande vitesse. Conçu pour un contrôle précis dans les systèmes automatisés—tels que la gestion HVAC, le traitement léger de produits chimiques et le séquençage industriel général—le EL2798 fonctionne comme un substitut électronique très fiable aux contacts de fermeture conventionnels. En utilisant la technologie des semi-conducteurs au lieu de pièces mobiles, ce module élimine l'usure des contacts et l'arc mécanique, prolongeant ainsi considérablement la durée de vie de l'interface de commande. Avec une capacité de courant importante de 2 A par canal et une très faible résistance à l'état passant de 0,03 Ohm, il assure une transmission efficace de la puissance avec une perte thermique minimale dans les applications à cycle de service élevé.

Configuration technique

Le EL2798 est logé dans un boîtier compact haute densité (HD) de 12 mm, utilisant une technologie de connexion 2 fils pour gérer huit contacts de fermeture indépendants. L'architecture matérielle supporte une plage de tension polyvalente jusqu'à 30 VAC ou 48 VDC (ohmique), offrant une isolation électrique complète de 500 V entre le bus E interne et le potentiel de terrain. Contrairement aux sorties numériques standard, ces contacts sans potentiel permettent la commutation de différents niveaux de tension sur divers canaux, à condition que l'isolation entre canaux reste inférieure à 200 V. Le module est optimisé pour la durabilité, avec une tolérance de courant de pointe de 50 A pendant 10 ms pour gérer les courants d'appel initiaux, tout en maintenant une faible consommation de courant du bus E typiquement de 140 mA.

Caractéristiques techniques

FAQ techniques

Le EL2798 peut-il commuter des charges inductives comme de grandes électrovannes ?

Le EL2798 est optimisé pour les charges ohmiques. S’il est utilisé avec des charges inductives, un circuit de protection externe (comme des diodes de récupération pour le DC ou des varistances pour l’AC) doit être installé pour supprimer la force contre-électromotrice (back-EMF). Le module n’est pas protégé contre les courts-circuits, il est donc crucial de s’assurer que les courants de pointe restent dans la limite de 5 A (100 ms) pour garantir la longévité du matériel.

Quels sont les principaux avantages de ce relais à semi-conducteurs par rapport à un relais mécanique standard EL2602 ?

Les principaux avantages sont l’absence d’usure mécanique et la commutation silencieuse. Alors que les relais mécaniques ont un nombre limité de cycles de commutation, la conception à semi-conducteurs du EL2798 peut gérer un nombre quasi illimité d’opérations à une vitesse de commutation plus rapide (1,8 ms). C’est le choix idéal pour les applications impliquant une commutation à haute fréquence ou où il faut éviter les arcs explosifs.

Les sorties sont-elles vraiment indépendantes pour différentes sources d’alimentation ?

Oui, les sorties sont sans potentiel, ce qui signifie qu’elles ne sont pas reliées à un rail d’alimentation interne commun. Vous pouvez commuter différents circuits externes via chaque canal. Cependant, il faut maintenir une différence de potentiel maximale inférieure à 200 V entre deux canaux adjacents pour garantir l’intégrité de l’isolation interne.

Guide d’ingénierie et d’installation

• Gestion thermique : Lors de l’utilisation de plusieurs canaux à la capacité maximale de 2 A, le courant total du module (somme) ne doit pas dépasser 10 A. Assurez une ventilation suffisante dans l’armoire de commande. Dans les configurations haute densité sur rail DIN, il est recommandé de maintenir une température ambiante de 0 à +55 Celsius pour éviter la dégradation thermique des composants à semi-conducteurs.

• Câblage et terminaison : Utilisez les bornes à ressort du boîtier HD pour des connexions étanches aux gaz. Pour les conducteurs flexibles avec embouts, la section recommandée est de 0,14 à 0,75 mm². Assurez une longueur de dénudage de 8 à 9 mm pour éviter les fils exposés ou un mauvais contact, ce qui pourrait augmenter la résistance et la génération de chaleur au niveau de la borne.

• Protection contre les courts-circuits : Étant donné que le EL2798 n’est pas protégé contre les courts-circuits, il est obligatoire d’installer en amont de l’alimentation côté terrain des fusibles ultra-rapides ou des disjoncteurs appropriés. Cela protège les interrupteurs à semi-conducteurs internes contre une défaillance catastrophique en cas de défaut de câblage ou de court-circuit de charge.
