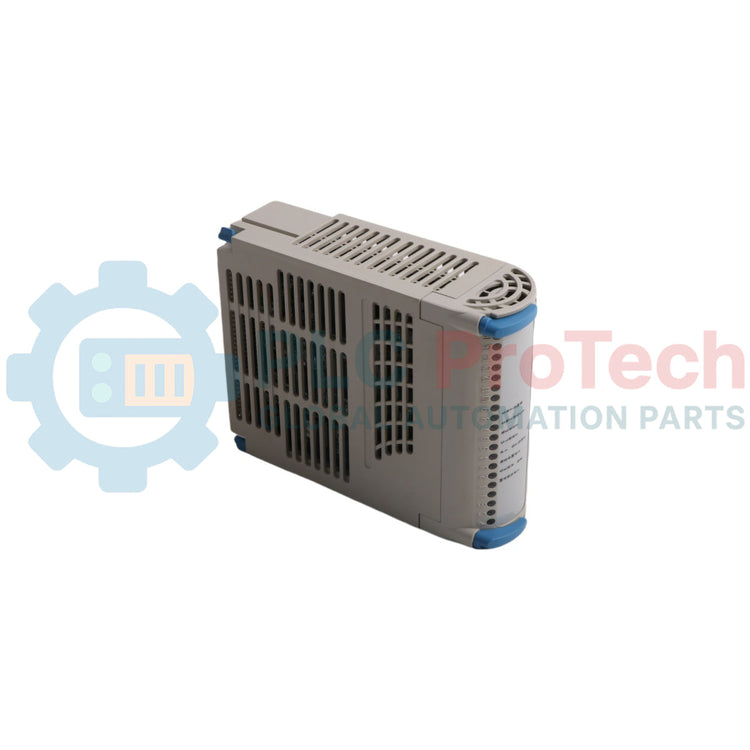

Module électronique de positionneur de vanne Ovation Emerson 1C31194G01

Présentation du produit

Le 1C31194G01 (1C31194G01) est un module électronique de positionneur de vanne conçu pour le système de contrôle distribué Emerson Ovation, fournissant un signal d’excitation fixe pour le retour de position LVDT dans les applications de commande d’actionneurs électro-hydrauliques. Ce module est largement installé dans les systèmes de régulation des turbines à vapeur, les boucles de contrôle de l’eau d’alimentation des chaudières et les systèmes de régulation des vannes des raffineries où un contrôle précis de la position est nécessaire pour assurer la sécurité de l’exploitation de l’usine. Il génère un signal d’excitation stable et traite les données de retour pour maintenir un positionnement précis de la vanne lors des variations dynamiques de charge et des séquences d’arrêt de protection. Une sortie d’excitation fiable est essentielle pour éviter l’instabilité de la vanne et maintenir la disponibilité du système dans des environnements industriels à forte demande.

Le module fournit une excitation fixe de 17 V AC crête à crête à 1 KHz, ce qui définit sa compatibilité avec les actionneurs servo-vannes à base de LVDT à réponse standard.

Configuration technique

Le 1C31194G01 fonctionne comme composant de conditionnement du signal et générateur d’excitation au sein du sous-système de positionneur de vanne Ovation.

Les principales caractéristiques de configuration incluent :

• Excitation LVDT fixe de 17 V AC crête à crête

• Fréquence d’excitation stable de 1 KHz

• Traitement différentiel du signal de retour de position

• Surveillance intégrée de l’entrée numérique d’arrêt

• Haute isolation entre l’interface terrain et le bus logique

• Conçu pour un canal de commande d’actionneur unique

• Compatibilité totale avec les modules de personnalité 1C31197

Les caractéristiques du signal d’excitation déterminent la compatibilité du module avec la configuration spécifique de l’actionneur servo et du capteur de retour utilisés dans les systèmes de contrôle des turbines et des procédés.

Spécifications techniques

FAQ techniques

Quelle est la principale différence fonctionnelle entre le 1C31194G01 et le G02 ?

La différence réside dans la configuration du signal d’excitation. Le G01 fournit 17 V AC crête à crête à 1 KHz, tandis que le G02 fournit une excitation à fréquence et tension plus élevées.

Ce module est-il utilisé dans les systèmes de contrôle de turbine ?

Oui. Il est spécialement conçu pour le positionnement des vannes de turbine et des applications de contrôle critiques similaires.

Ce module peut-il être remplacé sans recalibrage ?

Il est recommandé de vérifier la calibration après remplacement pour garantir une réponse stable de l’actionneur.

Guide d’ingénierie et d’installation

• Vérifiez la polarité du câblage LVDT avant de mettre le système sous tension.

• Maintenez une mise à la terre appropriée pour éviter les parasites de signal dans les environnements de turbine à haute puissance.

• Effectuez la calibration de la course de l’actionneur après installation pour confirmer un positionnement stable de la vanne.
