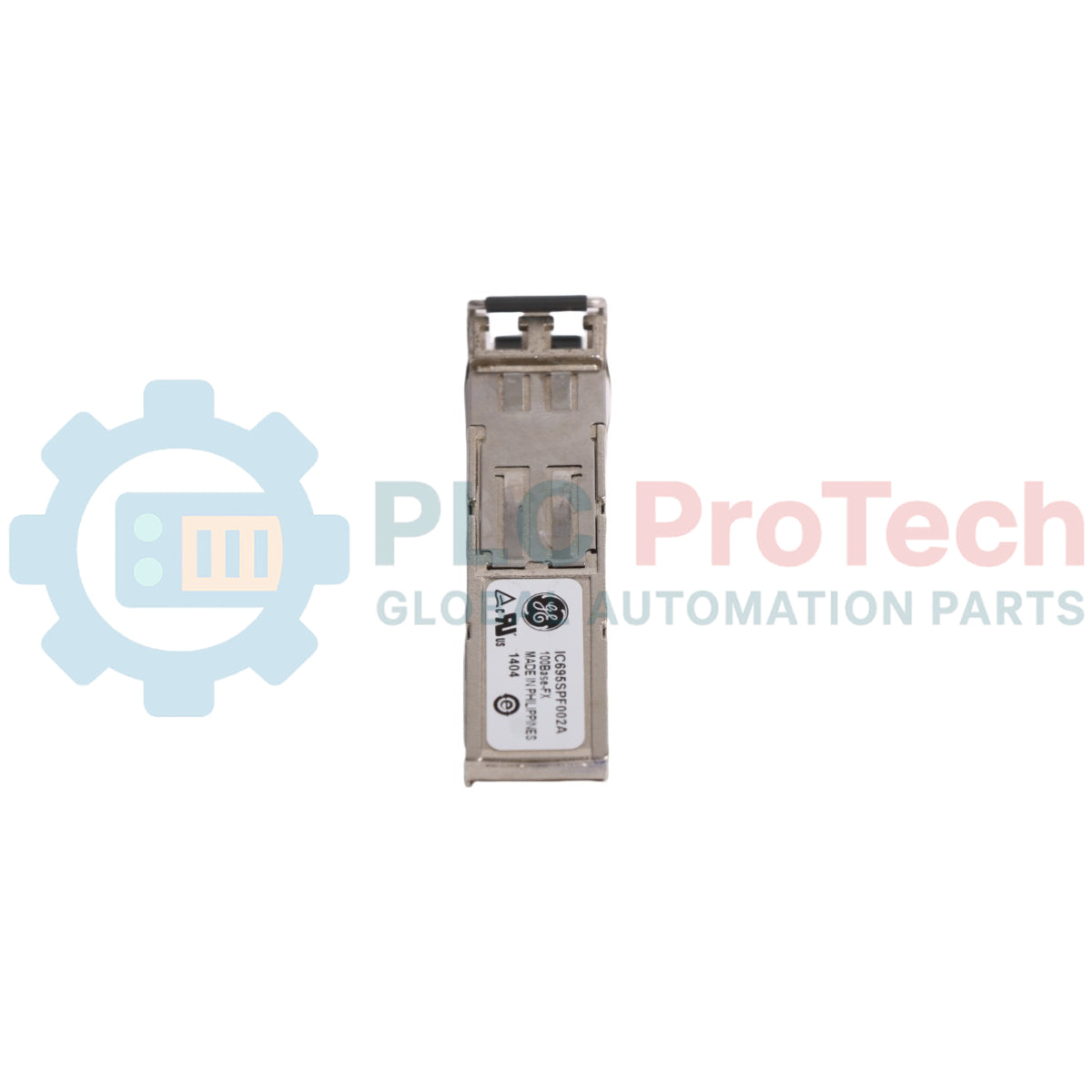

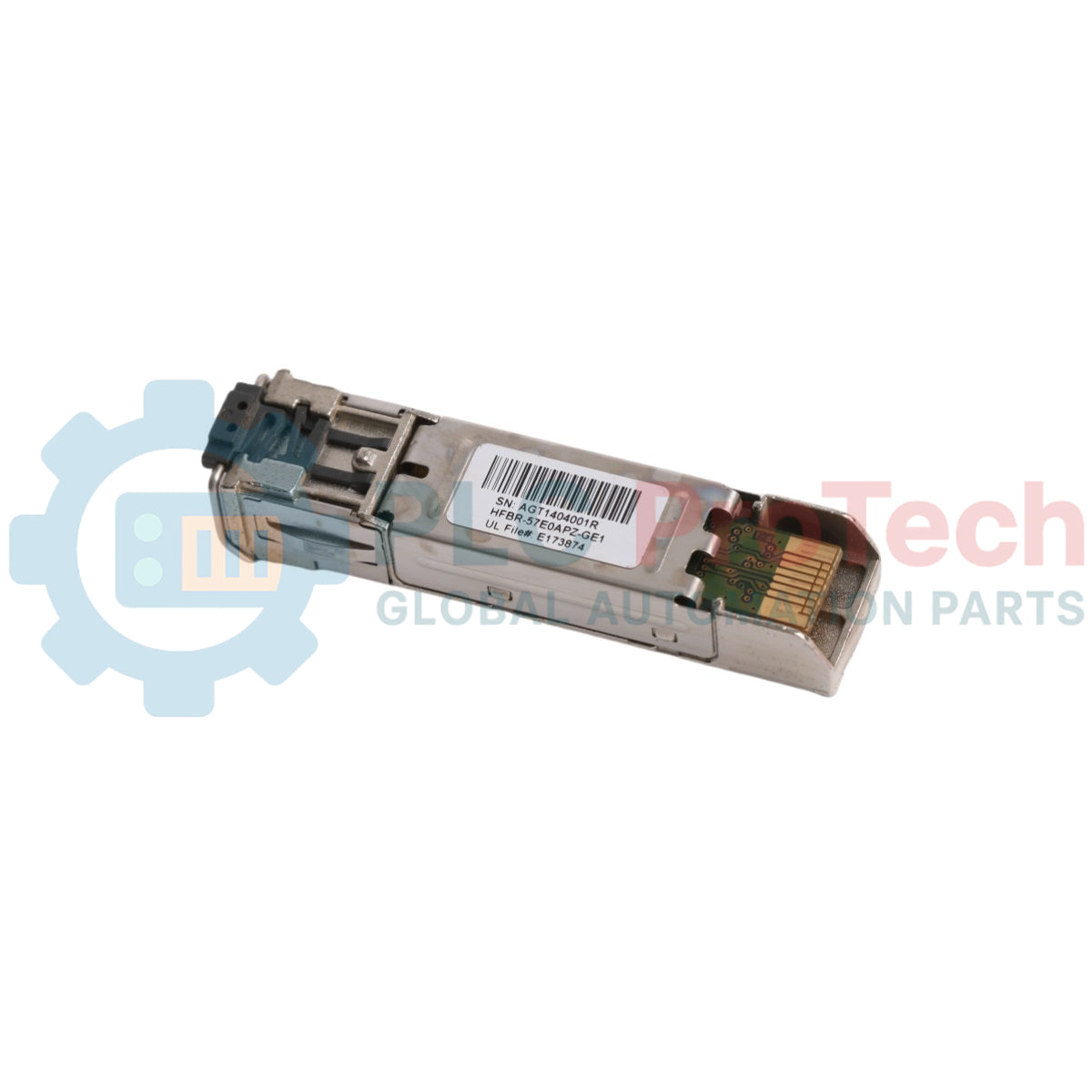

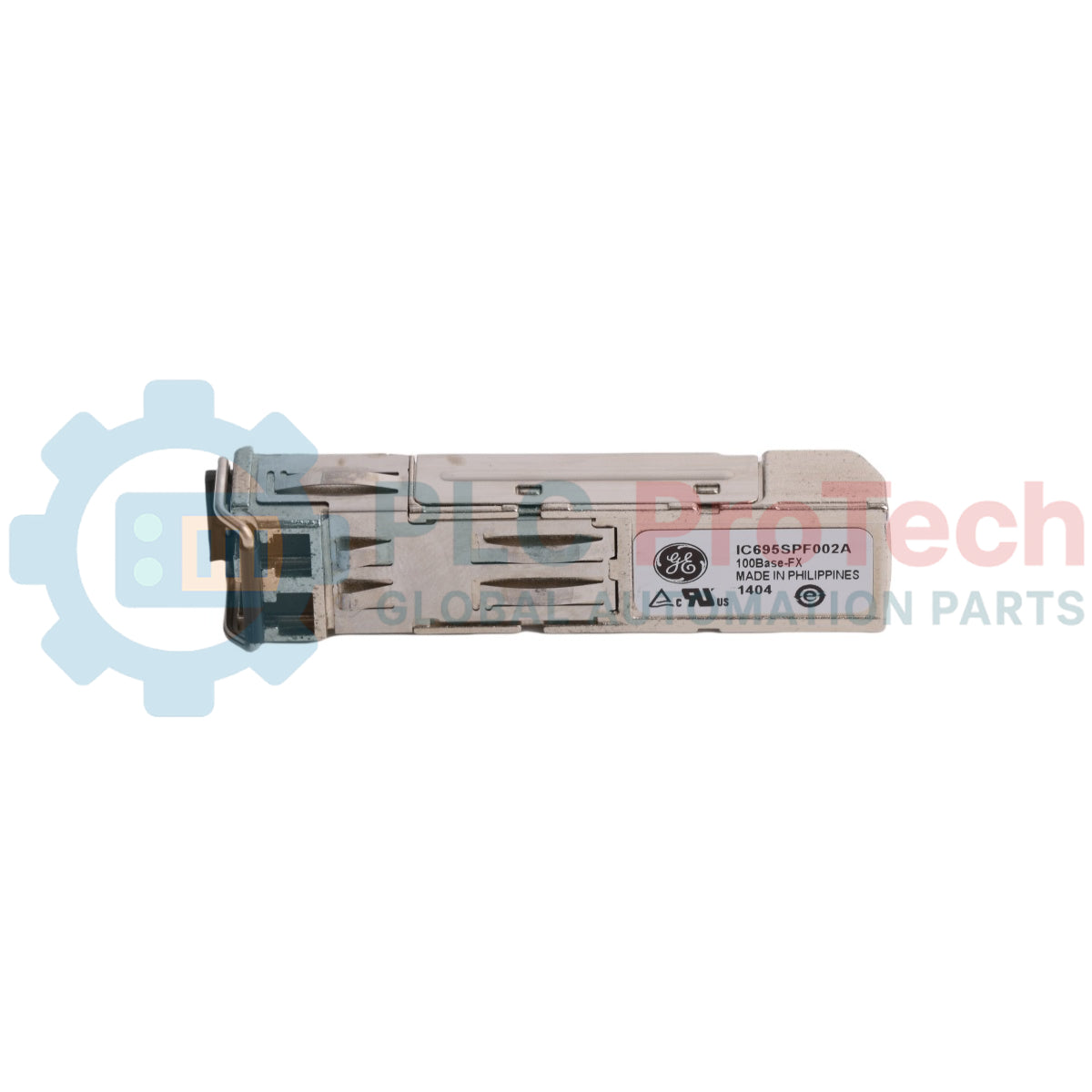

Module émetteur-récepteur enfichable à petit format GE Fanuc IC695SPF002 RX3i

SKU IC695SPF002

En stock
  • Garantie 12 mois
  • Retours gratuits sous 30 jours
  • Fabricant : General Electric

  • N° de produit : IC695SPF002

  • Pays d'origine :États-Unis

  • Type de produit : Modules de communication

  • Code-barres : 8537101190

  • Paiement : Virement bancaire, Western Union

  • Poids : 320g

  • Dimensions : 5,8 cm x 1,3 cm x 1,2 cm

  • Port d'expédition : Xiamen

  • Garantie : 12 mois

Description

Le IC695SPF002 est un module émetteur-récepteur optique industriel Small Form-factor Pluggable (SFP) conçu pour la plateforme d’automatisation PACSystems RX3i. Ce composant réseau optique est conçu pour être installé directement dans les logements SFP dédiés des équipements porteurs, tels que les modules Scanner PROFINET RX3i (IC695PNS001) et Advanced PROFINET Scanner (IC695PNS101). Il permet d’établir des connexions haut débit à fibre optique, insensibles aux parasites, afin de relier des racks locaux universels d’E/S RX3i, sur des distances importantes, à un contrôleur d’E/S PROFINET centralisé.

Fonctionnant sur la couche de protocole standard 100Base-FX, le IC695SPF002 atteint une vitesse Ethernet rapide de 100 Mbit/s sur une infrastructure à fibre multimode (MMF). Il peut transmettre les données de manière fluide sur une distance physique allant jusqu’à 2 kilomètres, sans dégradation du signal. Utilisant des impulsions lumineuses plutôt que des courants électriques en cuivre, cet émetteur-récepteur optique offre une isolation totale contre les boucles de masse, les surtensions et les fortes interférences électromagnétiques ou radioélectriques (EMI/RFI) généralement rencontrées dans les zones d’exploitation industrielle intensive. Le IC695SPF002 est essentiel pour établir des topologies réseau robustes et longue distance, notamment des réseaux en ligne/en chaîne, en étoile ou en anneau utilisant le protocole de redondance des médias (MRP).

Caractéristiques

  • Conçu pour s’intégrer directement aux modules réseau PACSystems RX3i.
  • Utilise la couche de communication Ethernet rapide standard 100Base-FX.
  • Fonctionne sur une architecture à fibre multimode (MMF) optimisée pour les configurations d’installations industrielles.
  • Prend en charge les liaisons d’infrastructure réseau sur de longues distances, jusqu’à 2 kilomètres.
  • Conception SFP compacte permettant le branchement à chaud dans les logements de l’équipement hôte.
  • Entièrement compatible avec les diagnostics au niveau de l’hôte, indiquant l’état de la liaison et le suivi des erreurs.

Applications

  • Répartition de stations d’E/S entre différentes lignes de production, des bâtiments distincts d’une usine ou des sites sur le terrain.
  • Environnements de traitement fortement parasités, à proximité de variateurs de fréquence (VFD), de transformateurs de puissance et de zones de soudage.
  • Anneaux de communication du protocole de redondance des médias industriels (MRP) pour les dorsales d’automatisation tolérantes aux pannes.
  • Infrastructures de traitement de l’eau, de traitement chimique et de distribution d’électricité nécessitant une isolation optique sur de longues distances.

Informations de commande

Référence Description
IC695SPF002 SFP RX3i 100Base-FX (fibre 2 km) (fibre multimode - MMF)

Caractéristiques techniques

Paramètre Spécification
Fabricant GE Fanuc / Emerson Automation Solutions
Modèle IC695SPF002 (variante révision A : IC695SPF002A)
Type de produit Émetteur-récepteur optique Small Form-factor Pluggable (SFP)
Protocole de communication réseau 100Base-FX
Support de câble à fibre pris en charge Fibre multimode (MMF)
Distance opérationnelle maximale 2 km
Débit / vitesse de transmission Ethernet rapide à 100 Mbit/s
Connexion de l’interface fibre Configuration de port optique duplex
Consommation de courant allouée par l’hôte Allocation de 0,35 A par logement SFP actif
Influence de la température ambiante Les modules hôtes (PNS) voient leurs limites maximales de fonctionnement réduites à 57 °C lorsque des SFP fibre 100 Mbit/s sont installés

Connexions et interfaces

Élément du port Fonction / affectation
Port optique TX Port émetteur laser envoyant des signaux de données sérialisés 100Base-FX vers une fibre multimode
Port optique RX Port récepteur à photodiode captant les signaux de données entrants provenant d’une fibre multimode
Connecteur d’interface SFP Connecteur arrière multipoints s’engageant dans les rangées de contacts du logement SFP hôte

Directives d’installation

  • Précautions concernant le rayonnement optique : Les unités émettrices-réceptrices SFP utilisent un faisceau laser invisible pour transmettre les signaux de communication par fibre optique. Ne regardez jamais directement dans un port ouvert et non protégé lorsqu’un câble à fibre est déconnecté. Maintenez les logements vides fermés à l’aide de capuchons antipoussière appropriés.
  • Risques liés au retrait à haute température : Lorsque la température de l’air ambiant à proximité du scanner hôte ou du fond de panier dépasse 40 °C, les boîtiers externes des émetteurs-récepteurs SFP actifs peuvent atteindre plus de 70 °C (158 °F). Pour éviter de vous brûler la peau nue, utilisez des gants de protection isolants ou un outil tel qu’une pince à bec effilé pour extraire un module émetteur-récepteur chaud de son logement.
  • Limites de tension et de courbure des câbles : Acheminez toujours les câbles à fibre multimode en toute sécurité sans dépasser le rayon de courbure minimal spécifié par le fabricant, afin d’assurer une transmission optimale des données optiques et d’éviter les fractures physiques internes.
  • Vérification de l’état du réseau : Utilisez les voyants de diagnostic intégrés au module hôte pour surveiller l’état du réseau. Le voyant du port associé s’allume en vert fixe lorsqu’une connexion stable à 100 Mbit/s est établie, ou en rouge fixe si une variante SFP incompatible ou non certifiée est détectée dans le logement.

FAQ

Quelle est la limite de distance de liaison physique pour cet émetteur-récepteur ?

Ce module fonctionne sur un réseau Ethernet rapide 100Base-FX via une infrastructure à fibre multimode, prenant en charge une transmission de données sûre jusqu’à une distance maximale de 2 kilomètres.

Comment l’installation de cet émetteur-récepteur à fibre modifie-t-elle la limite thermique du module hôte ?

L’installation de SFP à fibre 100 Mo dans un scanner hôte, tel que le scanner PROFINET RX3i, réduit à 57 °C la limite de température ambiante maximale sûre en fonctionnement.

Quels outils faut-il utiliser pour retirer cet émetteur-récepteur s’il est chaud ?

Lorsque la température de l’air ambiant dépasse 40 °C, la température du boîtier du SFP peut dépasser 70 °C. Pour votre sécurité, utilisez des gants de protection ou une pince à bec effilé plutôt que vos mains nues lors du retrait.

Que signifie un voyant rouge fixe sur l’indicateur du port du scanner ?

Un voyant rouge fixe sur le port 3 ou le port 4 du scanner PROFINET hôte indique une erreur au niveau du port, telle que l’insertion d’un appareil SFP incompatible.
