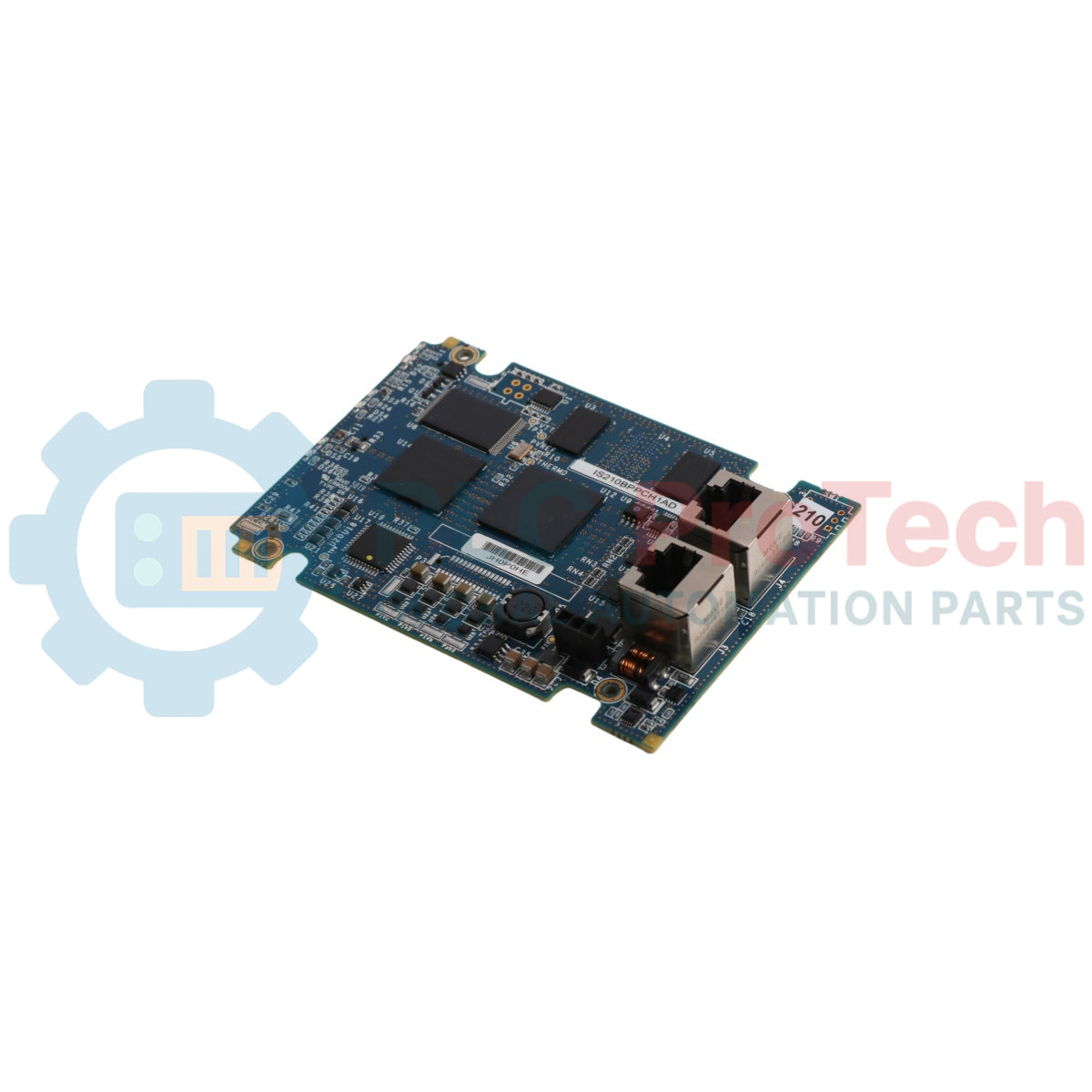

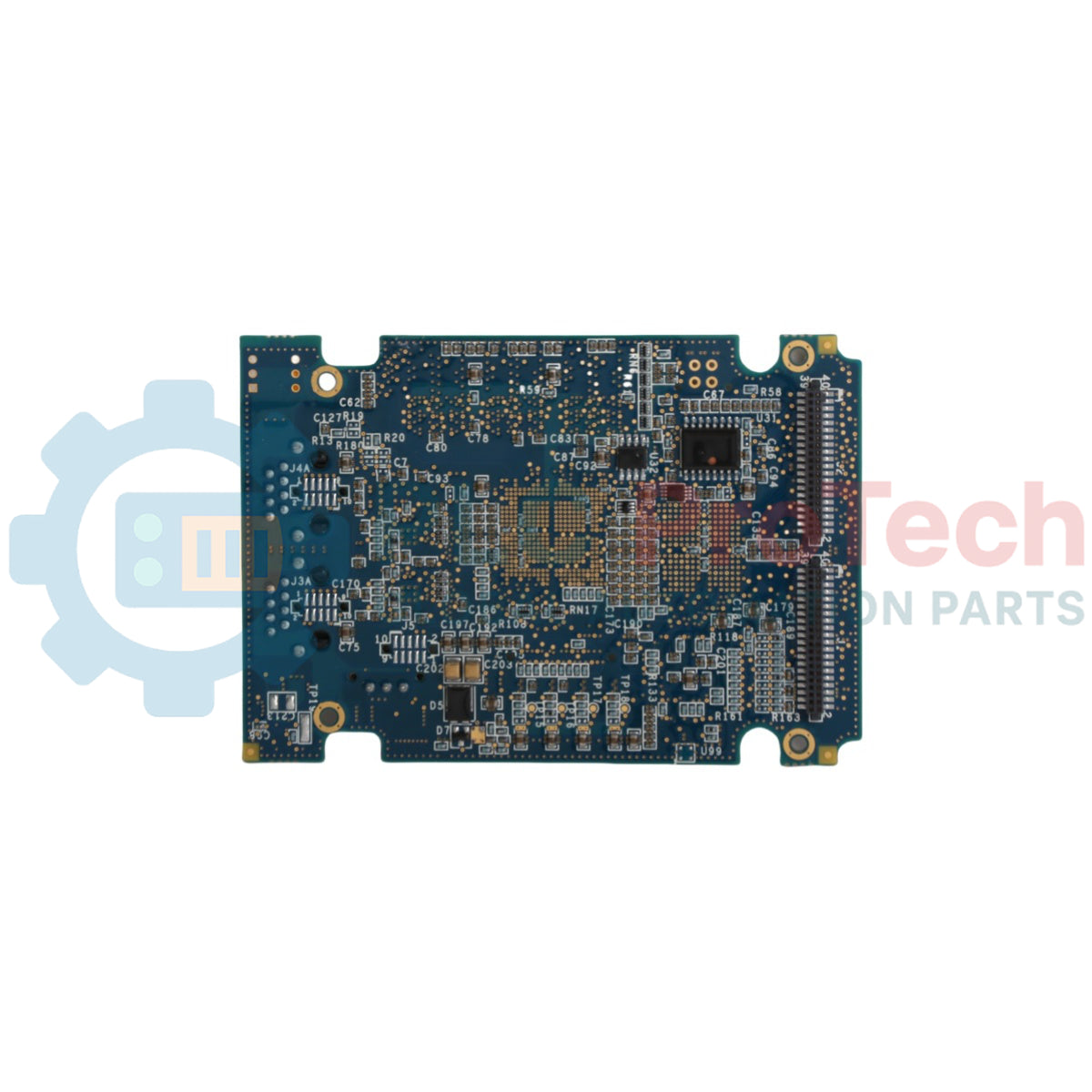

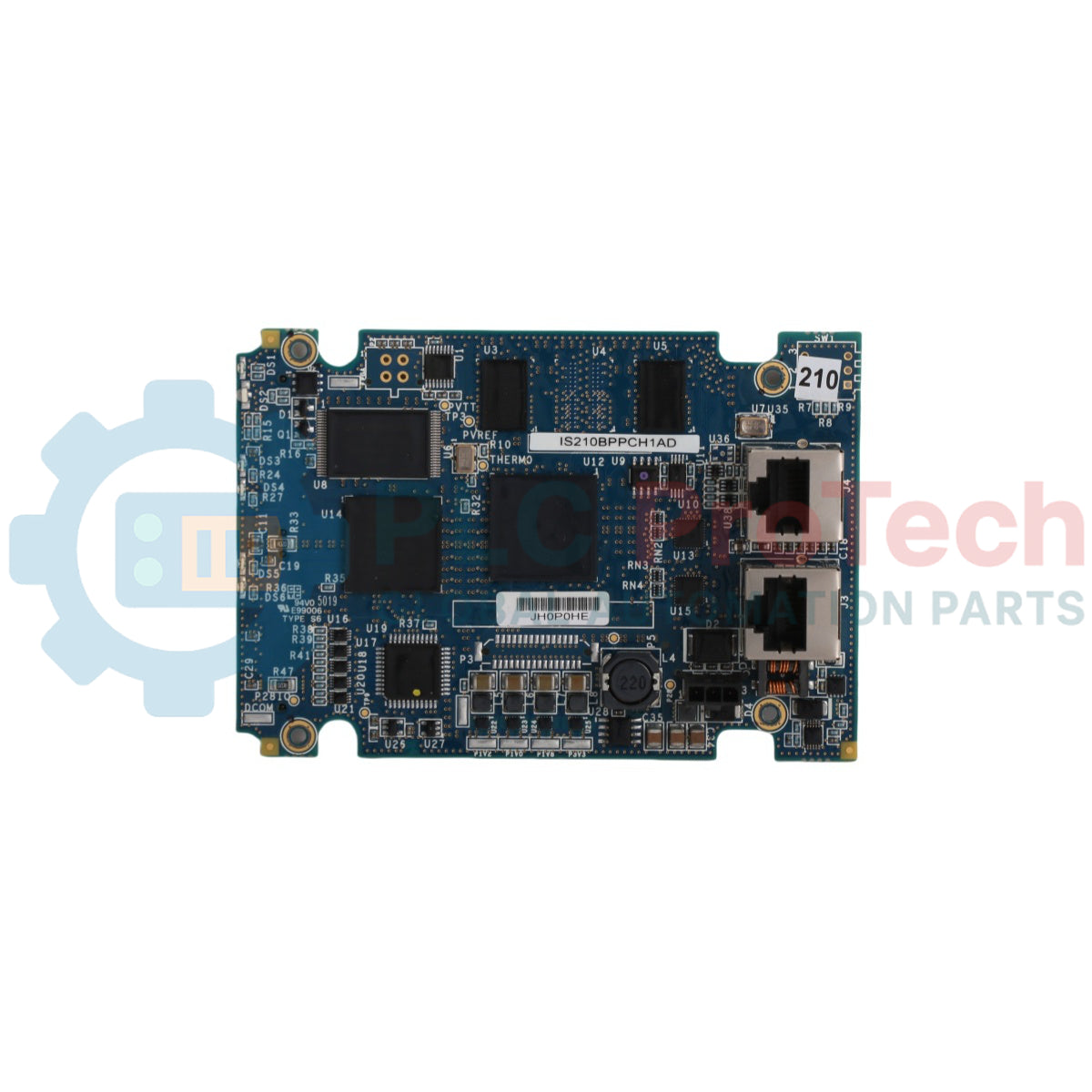

Ensemble de cartes WEMA et BPPS pour éolienne GE IS210WETBH1A Mark VIe

Description

Le IS210WETBH1A est un ensemble de cartes WEMA et BPPS spécialisé, conçu exclusivement pour le système de commande d’éolienne Mark VIe Wind. Cet ensemble de cartes de circuits imprimés est configuré pour orchestrer les opérations des boucles de commande et les communications des sous-bus dans les environnements de production d’énergie éolienne. Sa conception intègre les fonctionnalités de base de la carte WEMA avec une carte d’extension BPPB, créant ainsi une solution matérielle consolidée à haute fiabilité. Lorsqu’il est déployé dans sa configuration d’ensemble entièrement intégré IS215WEMAH1A, ce produit atteste d’une conformité aux normes de fabrication nationales et d’une vérification structurelle unifiée, assurant un débit de communication fiable et une interface avec les capteurs sur les nœuds de commande locaux des éoliennes.

Fonctionnalités

• Architecture de carte à double fonction combinant la logique de suivi WEMA et l’infrastructure BPPS.
• Variante d’assemblage spéciale conçue pour accueillir les améliorations apportées par la carte fille BPPB en option.
• Interfaces de traitement des signaux optimisées, conçues spécifiquement pour l’automatisation des éoliennes de grande puissance.
• Traces de circuits physiques à haute intégrité, conçues pour résister aux conditions des sites industriels de production d’énergie éolienne.

Applications

• Systèmes de commande du calage et de l’orientation des éoliennes de grande puissance.
• Interfaces de communication du contrôleur principal de nacelle.
• Acquisition de données des sous-stations et réseaux locaux de distribution des parcs éoliens.

Spécifications techniques

Directives d’installation

• Orientation de la carte : Insérez le module dans son emplacement prévu à l’intérieur du rack de commande Mark VIe, en veillant à l’aligner correctement avec les rails de guidage du fond de panier avant d’exercer une pression d’insertion.
• Alignement de la carte d’extension : Vérifiez que le matériel auxiliaire BPPB est parfaitement aligné et verrouillé sur les contacts de la carte de base WEMA avant de terminer la fermeture du boîtier.
• Prévention des décharges électrostatiques : Utilisez toujours un bracelet antistatique (ESD) agréé et relié à la terre pendant les phases de manipulation et d’installation afin d’éviter toute dégradation permanente des couches structurelles.
• Mise à la terre du châssis : Maintenez une mise à la terre structurelle à faible impédance par l’intermédiaire des réseaux de vis de montage spécifiés du rack afin de limiter la captation de bruit EMI/RFI ambiant sur les pistes de données.
