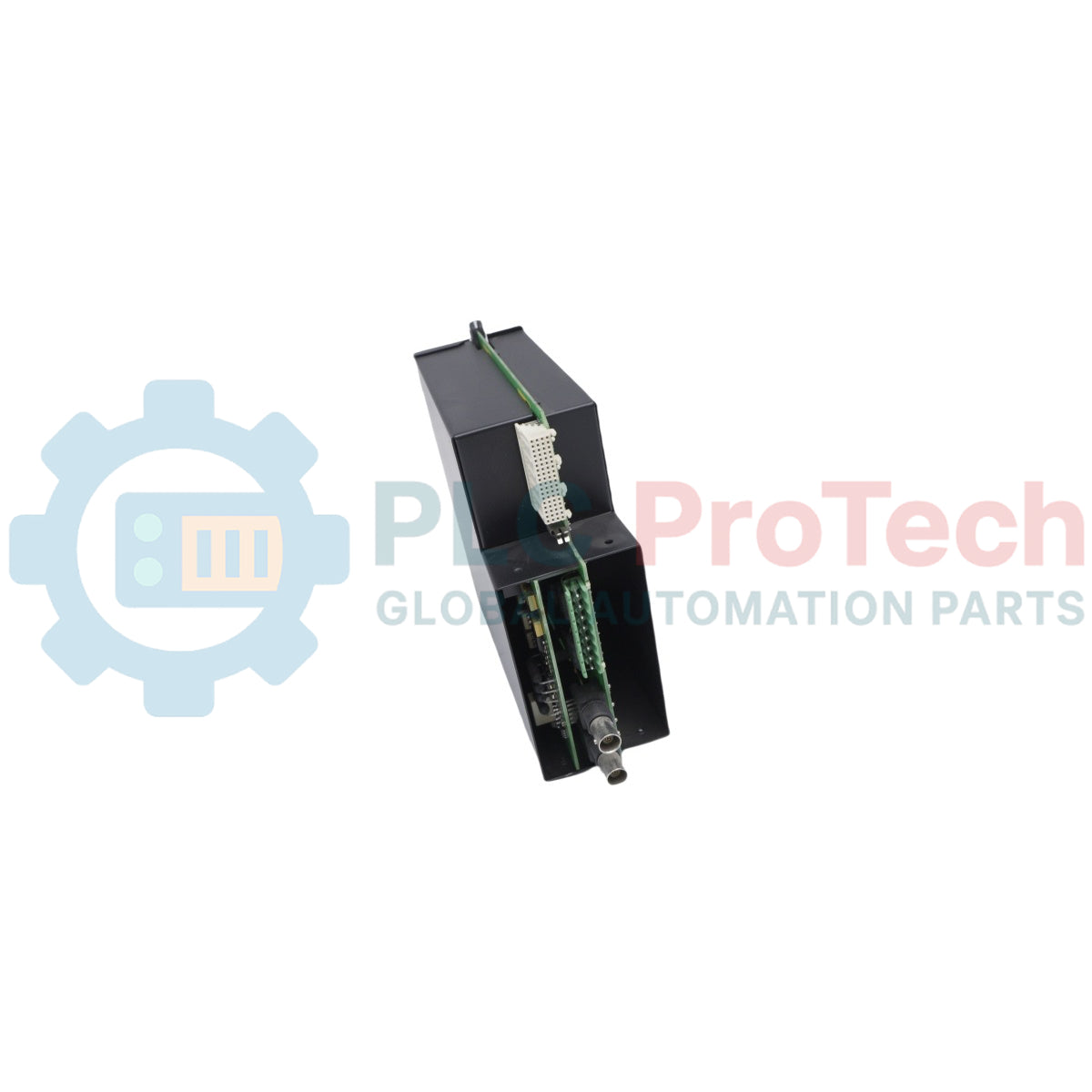

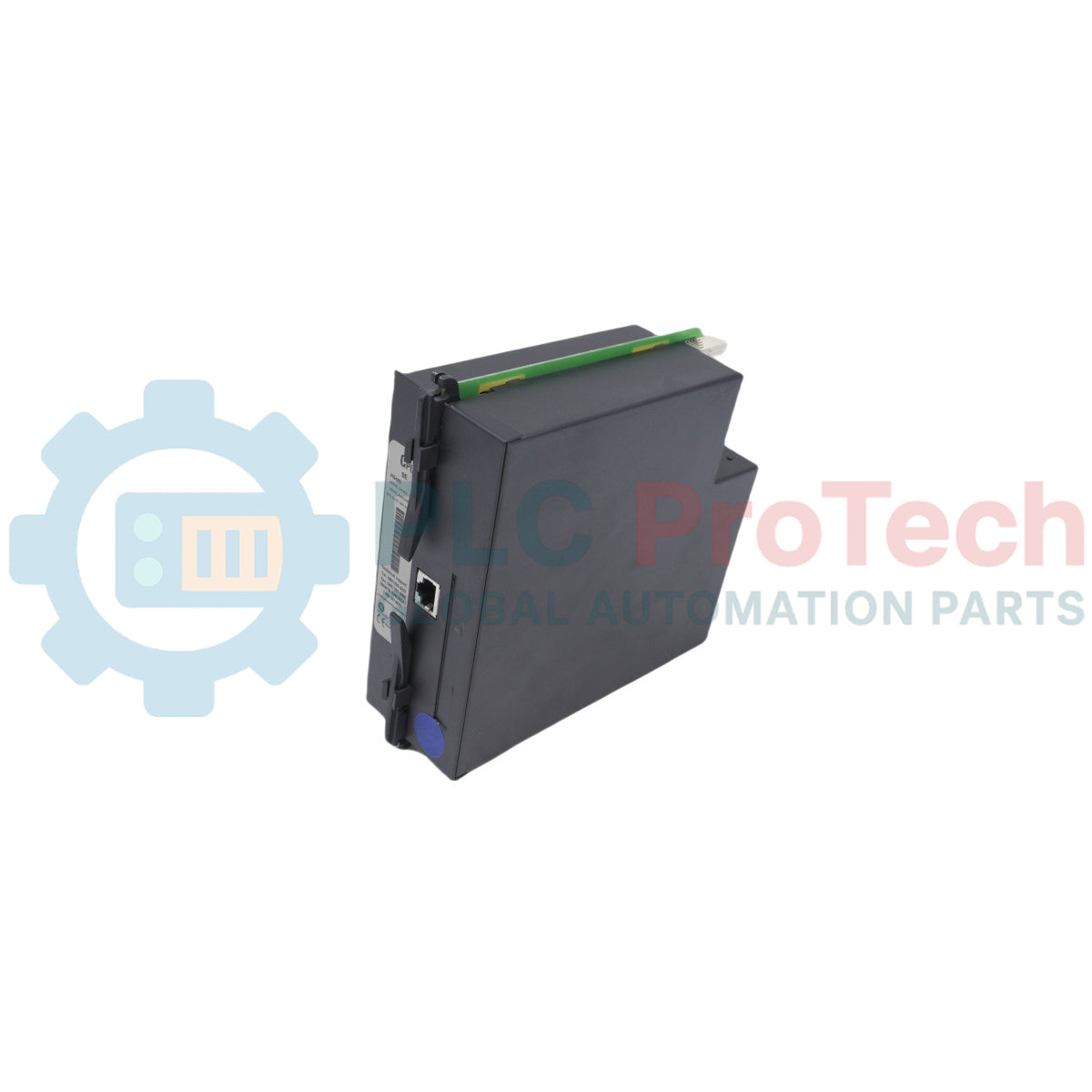

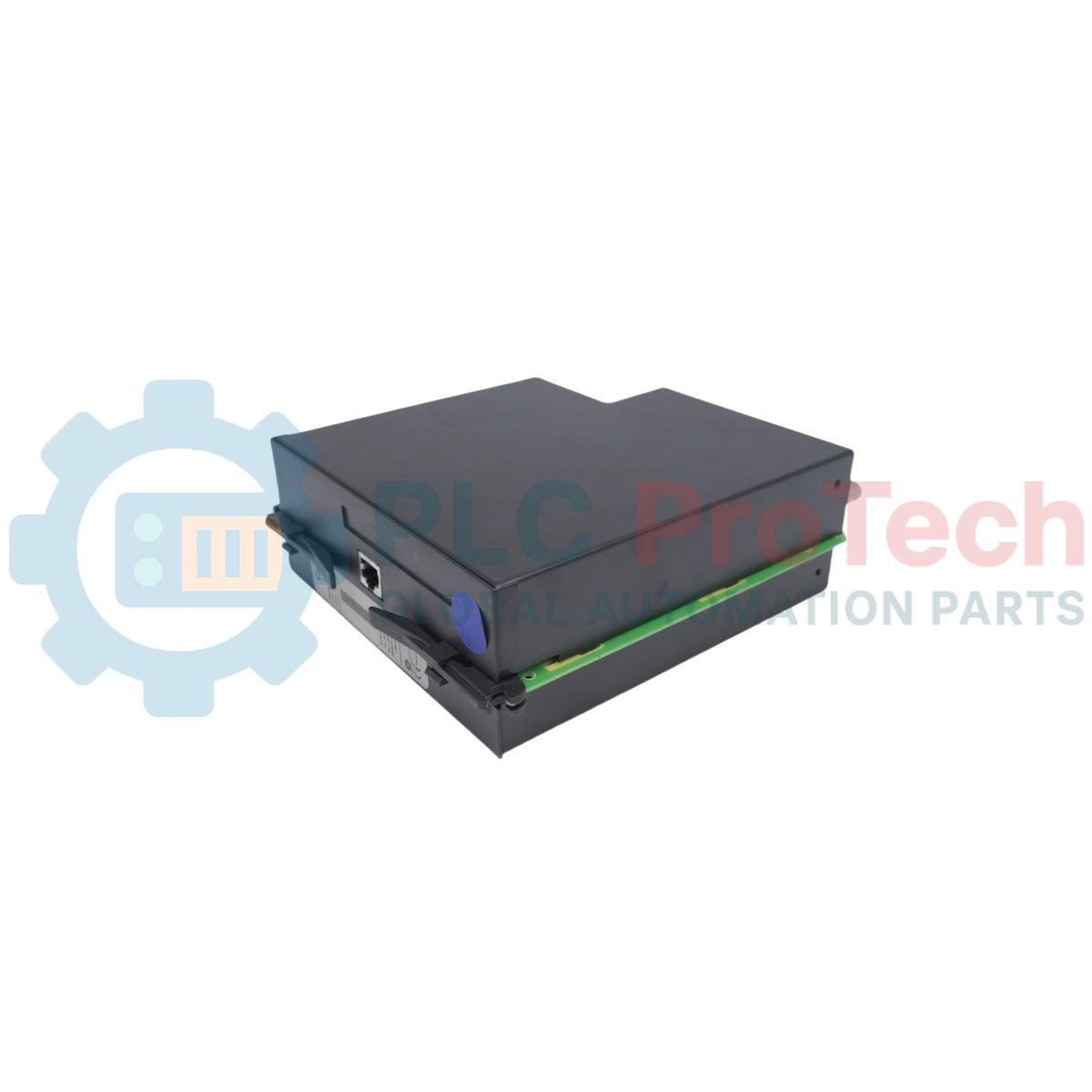

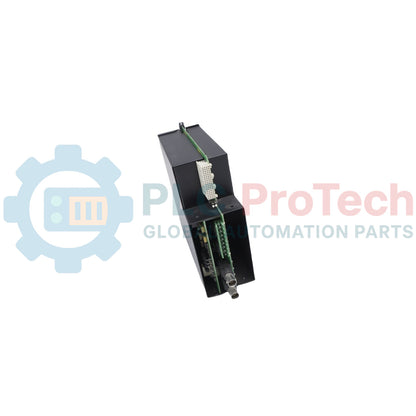

Module unité centrale GE Multilin UR-9EH

Description

Le UR-9EH est un module d’unité centrale de traitement (CPU) hautes performances conçu pour les plateformes de protection de la série GE Vernova Multilin Universal Relay (UR). Il constitue le principal centre de calcul du relais et fournit l’infrastructure essentielle à l’exécution des algorithmes mathématiques de protection, des configurations de portes logiques, des commandes de verrouillage et des opérations de temporisation inférieures à la milliseconde.

Classé dans l’architecture de processeur avancée de la série 9E–9S, le UR-9EH offre une solution standardisée pour mettre à niveau ou remplacer les cartes de commande anciennes, vieillissantes ou non fonctionnelles dans les systèmes à châssis UR existants. Le module est doté d’interfaces de ports Ethernet intégrées afin de maintenir une communication rapide et déterministe entre les différents niveaux de commande du poste électrique. Grâce à sa prise en charge native de topologies de communication robustes et de sous-systèmes de diagnostic internes avancés, il garantit une compatibilité système complète avec les configurations de relais de protection critiques telles que les B30, L90 et M60.

Fonctionnalités

• Optimisation des ressources grâce au contrôle de l’analyse des serveurs : la fonctionnalité intégrée « Server Scanning » peut être désactivée dans l’environnement du micrologiciel afin d’éliminer la surcharge de traitement IEC 61850 inutile et de maximiser la disponibilité de calcul du processeur pour les boucles de protection principales.
• Intégration plug-and-play au fond de panier : configure automatiquement les paramètres de données de base, la logique applicative centrale et les ports de communication physiques dès son insertion dans le fond de panier UR.
• Intégration réseau avancée : comprend des ports Ethernet intégrés prenant en charge les topologies de communication redondantes et les protocoles de synchronisation temporelle haute précision.
• Double configuration : permet de modifier entièrement les paramètres et d’effectuer le suivi des diagnostics via l’interface à clavier en façade ou des environnements logiciels distants.

Applications

• Mises à niveau de la logique de traitement centrale pour les relais universels Multilin existants (B30, L90, M60, etc.)
• Réseaux d’automatisation de postes électriques utilisant des architectures IEC 61850
• Remplacement de cartes de commande défectueuses ou dégradées dans des réseaux de protection stratégiques

Spécifications techniques

Directives d’installation

⚠️ RÈGLE DE REMPLACEMENT CRITIQUE : General Electric impose des règles strictes d’association entre les générations matérielles. Un module CPU de nouvelle génération comme l’UR-9EH doit être associé uniquement à des modules CT/VT de nouvelle génération à l’intérieur du châssis. Le mélange de cartes de détection analogique d’ancienne génération avec des processeurs de la série 9E plus récents déclenche immédiatement les verrouillages INCOMPATIBILITÉ MATÉRIELLE ou ERREUR DSP sur la face avant. Vérifiez toujours l’année de fabrication des modules encore présents dans le châssis avant d’insérer la carte.

Procédures préalables à l’installation

• Isolez complètement le châssis Universal Relay de toutes les lignes haute tension de sous-transport ou de distribution.
• Déconnectez toutes les alimentations auxiliaires secondaires.
• Portez un bracelet antistatique (ESD) relié à la terre afin d’éviter de détruire les microprocesseurs internes.
• Sauvegardez vos fichiers de configuration de relais existants (fichiers .urs) via le logiciel EnerVista par les ports réseau, si l’ancien CPU reste partiellement opérationnel.

Retrait du module défectueux

1. Desserrez les vis de fixation du module situées sur les parties extérieures supérieure et inférieure de l’emplacement CPU (généralement l’emplacement F dans la plupart des châssis UR standard).
2. Tirez doucement vers l’extérieur les poignées d’extraction du module afin de séparer la carte des connecteurs du fond de panier.

Insertion de l’UR-9EH

1. Alignez les guides en plastique de la carte de circuit imprimé UR-9EH sur les rainures de guidage ouvertes à l’intérieur de l’emplacement vacant du châssis.
2. Faites glisser le module droit dans la baie jusqu’à ce que la plaque avant soit complètement à fleur du cadre environnant.
3. Appuyez fermement sur les bords pour garantir que le connecteur arrière multip broches est complètement verrouillé dans le fond de panier.
4. Fixez et serrez les vis de retenue supérieure et inférieure afin d’assurer le contact de mise à la terre physique. Remarque : les modules CPU utilisent la mise à la terre mécanique standard du châssis et ne nécessitent pas de fils de mise à la terre dédiés et indépendants pour les surtensions.

Démarrage et mise en service après installation

1. Rétablissez l’alimentation auxiliaire du module d’alimentation du châssis UR.
2. Observez le déroulement de l’autotest sur l’écran à cristaux liquides du panneau avant, en vérifiant qu’aucun indicateur HARDWARE MISMATCH, DSP ERROR ou WRONG TRANSCEIVER ne s’affiche.
3. Branchez un câble Ethernet ou série pour connecter votre PC exécutant la plateforme EnerVista afin de téléverser les paramètres du micrologiciel propres à l’application et les profils de protection.

FAQ

Quelle est l’importance de la fonctionnalité « Server Scanning » sur ce module ?

La fonctionnalité intégrée « Server Scanning » peut être désactivée intentionnellement dans la configuration du micrologiciel. Cette action libère une part importante des ressources de traitement internes pour les architectures de postes électriques qui n’utilisent pas ou ne nécessitent pas la totalité des fonctionnalités client/serveur CEI 61850, en réaffectant ces ressources à d’autres calculs principaux.

Que se passe-t-il si j’associe l’UR-9EH à des cartes de détection analogiques plus anciennes ?

 Tenter d’associer ce processeur de la série 9E à des cartes de détection CT/VT d’une génération antérieure provoque immédiatement un conflit d’architecture. Le relais hôte déclenche un verrouillage continu pour incompatibilité matérielle ou erreur DSP sur l’écran avant, suspendant les opérations de protection jusqu’à ce que les générations matérielles compatibles soient alignées.

Ce module CPU nécessite-t-il un fil de mise à la terre externe dédié ?

Non, des fils de mise à la terre dédiés et indépendants pour les surtensions ne sont pas requis pour ce module. L’unité assure une mise à la terre adéquate entièrement par les points de contact de mise à la terre mécaniques du châssis, une fois les vis de retenue des plaques avant supérieure et inférieure serrées à fleur du cadre environnant.
