Carte de suppression MFC General Electric 531X124MSDAJG2

Présentation du produit

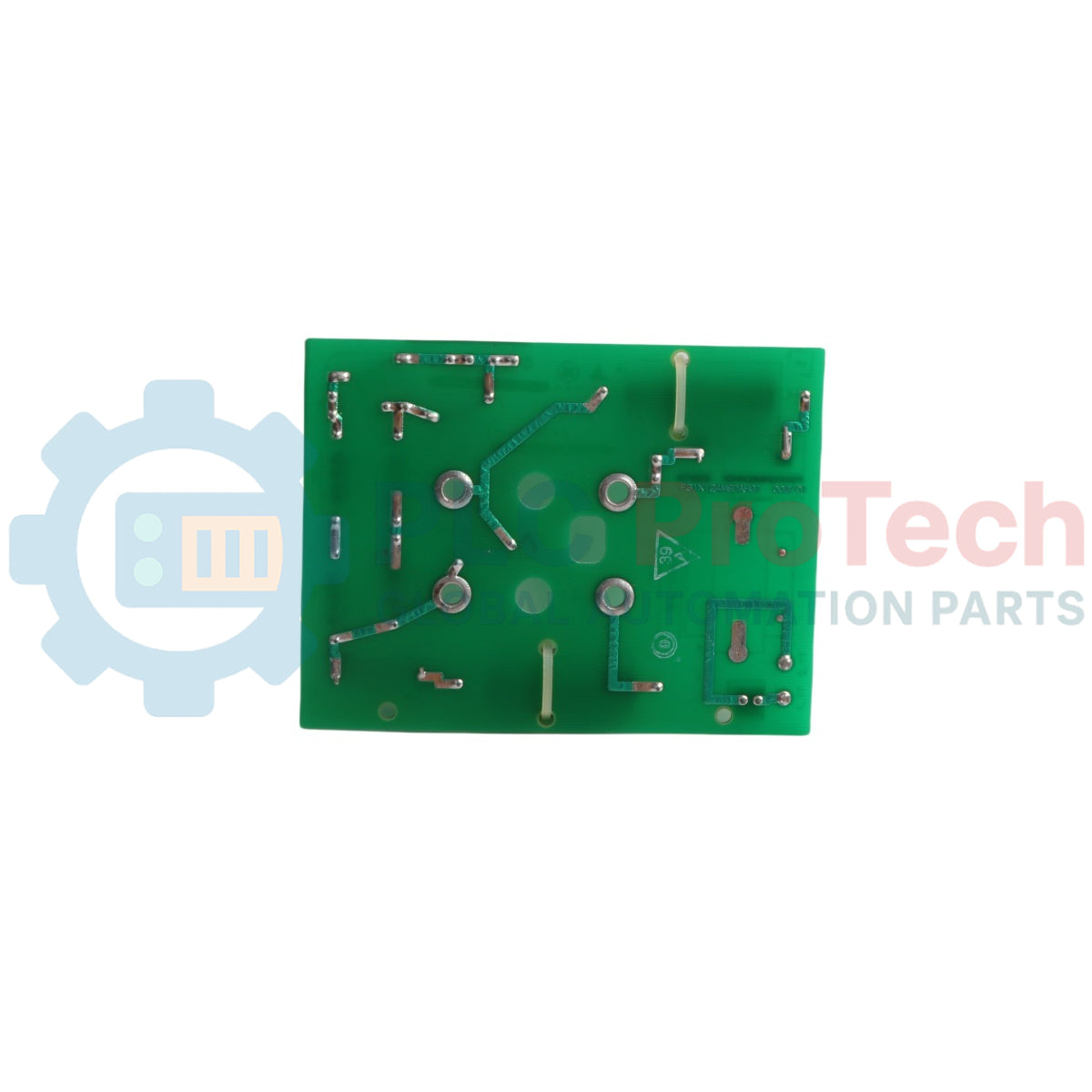

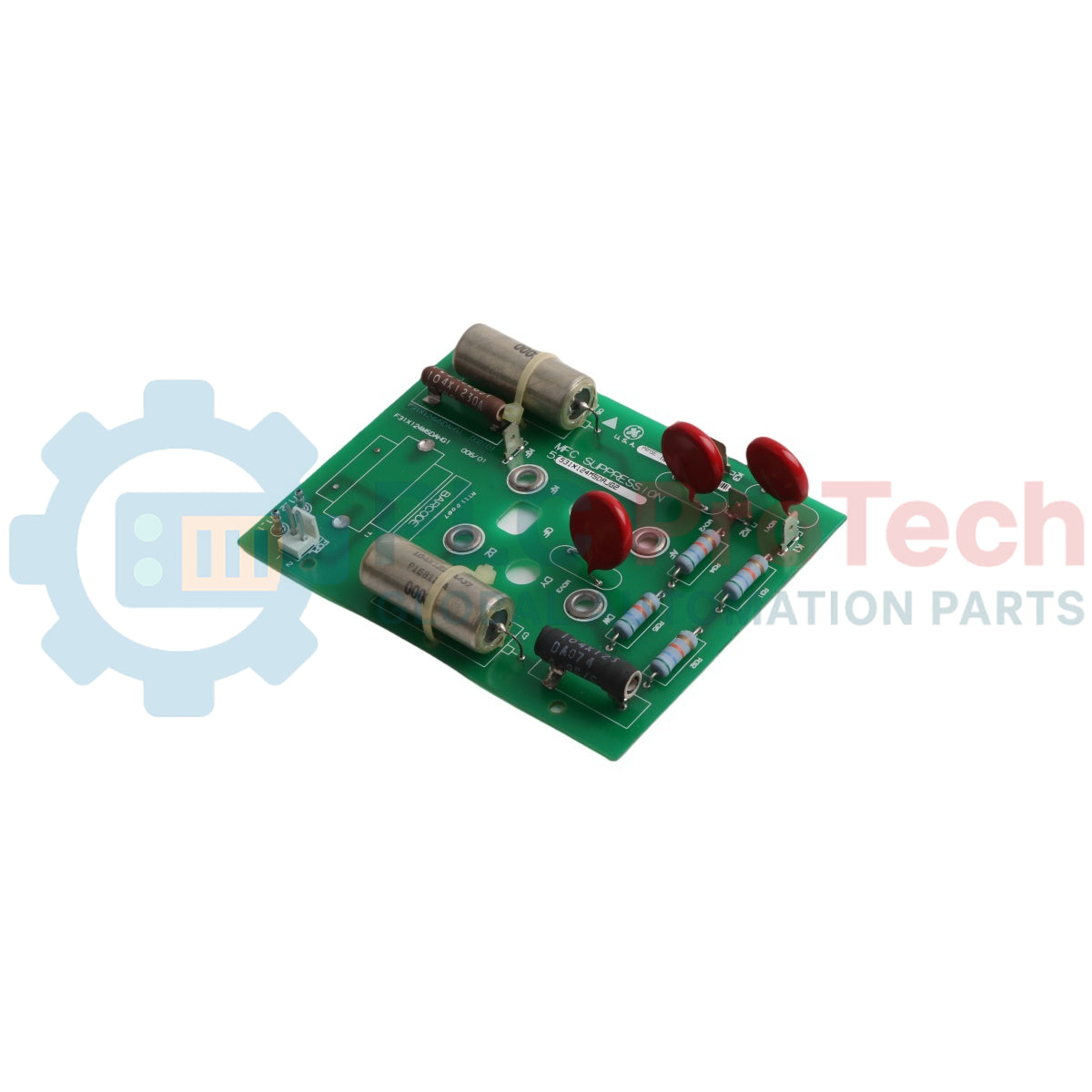

Le 531X124MSDAJG2 (531X124MSDAJG2) est une carte de suppression MFC (Main Frame Control) fabriquée avec précision par General Electric pour ses anciens systèmes d’entraînement CC, notamment le DC-300 et les plateformes d’entraînement industrielles associées. Cette carte de connexion de puissance constitue une ligne de défense essentielle contre les transitoires haute fréquence et les parasites électriques susceptibles de compromettre la stabilité des semi-conducteurs de puissance. En intégrant des composants de suppression passifs dans un format compact et rectangulaire, la 531X124MSDAJG2 garantit une intégrité constante des signaux et protège les circuits logiques sensibles contre les interférences électromagnétiques (IEM). Sa conception spécialisée est essentielle pour maintenir un contrôle fluide des moteurs et éviter les déclenchements intempestifs dans les applications industrielles lourdes telles que le laminage des métaux, l’extrusion des plastiques et la manutention.

Configuration technique

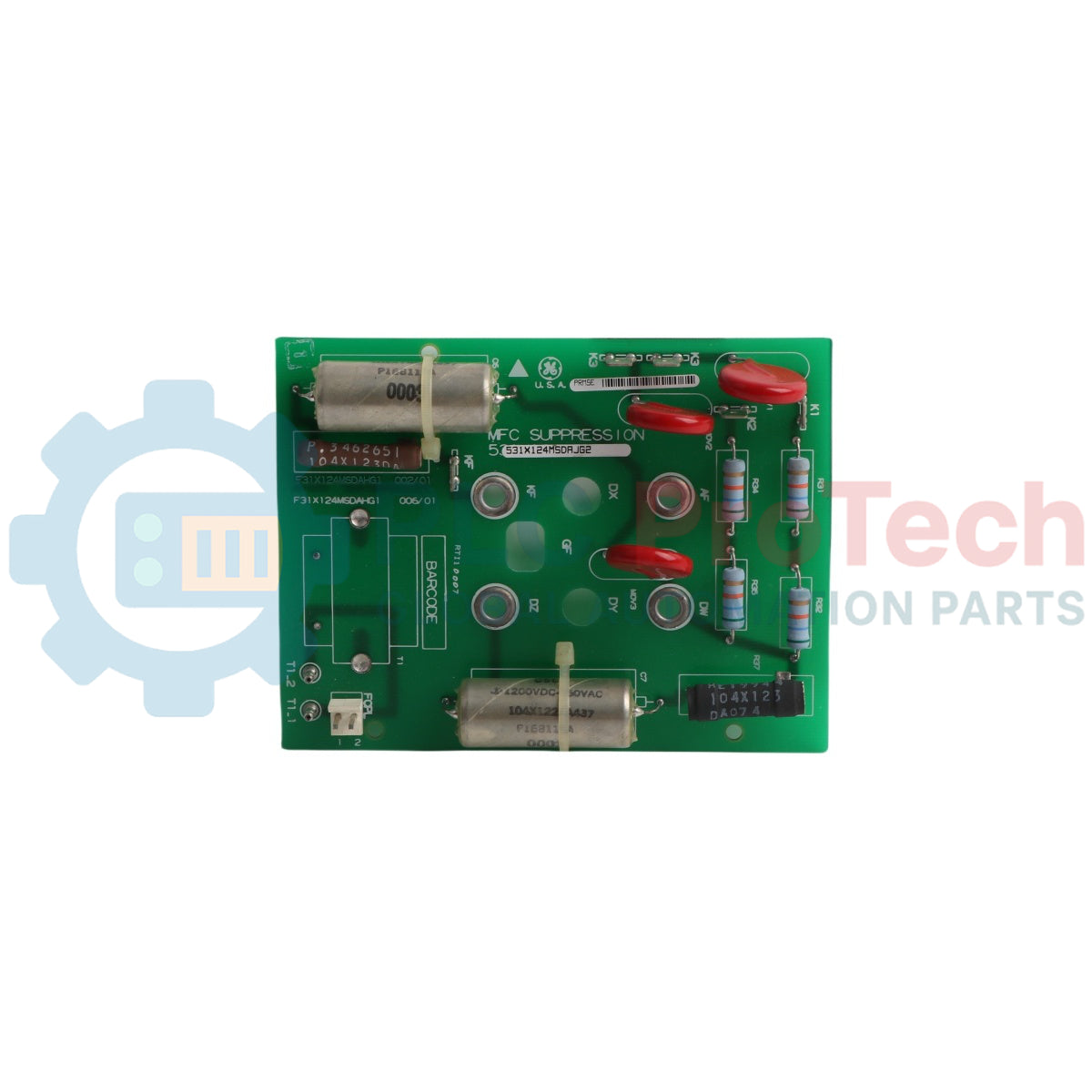

La 531X124MSDAJG2 est conçue avec une architecture matérielle spécifique pour gérer les tâches de suppression au niveau de la puissance :

• Écrêtage des surtensions : comprend trois varistances à oxyde métallique (MOV) conçues pour écrêter les pointes de tension transitoires et protéger efficacement le châssis principal de l’entraînement contre les surtensions provenant du réseau.

• Stabilité des composants : comprend deux condensateurs haute capacité renforcés mécaniquement par des serre-câbles afin de garantir l’intégrité des connexions dans les environnements soumis à de fortes vibrations.

• Réseau résistif : utilise deux résistances bobinées pour dissiper les fortes chaleurs et quatre résistances à couche métallique pour filtrer précisément les parasites.

• Cheminement conducteur spécialisé : est dotée de quatre découpes principales (AF, DW, DZ et KF) revêtues d’un matériau conducteur afin de fournir un chemin à faible impédance vers la masse.

• Connexion à courant élevé : équipée de quatre connecteurs à enfoncement sur le bord supérieur (K1-K4) pour une connexion rapide et sûre au bus d’alimentation principal.

Caractéristiques techniques

FAQ techniques

Quel est le rôle du transformateur sur cette carte de suppression ?

Le transformateur intégré sert de filtre inductif. Il contribue à isoler les composants électroniques de commande des parasites haute fréquence générés par les circuits de commande d’allumage des thyristors au sein de l’entraînement DC-300.

La 531X124MSDAJG2 peut-elle être utilisée dans d’autres séries d’entraînements que le DC-300 ?

Oui, elle est utilisée sur différents systèmes d’entraînement GE à usage général nécessitant une suppression au niveau MFC. Vérifiez toutefois toujours que le schéma des trous de fixation et les repères des connecteurs (K1-K4) correspondent à la documentation de votre système.

Comment savoir si la carte de suppression est défaillante ?

Les défaillances se manifestent souvent par une décoloration thermique des résistances bobinées ou par des fissures et traces de brûlure sur les MOV. Si l’entraînement signale fréquemment des défauts de « surtension » ou de « parasites secteur », cette carte doit être le premier élément inspecté.

Guide d’ingénierie et d’installation

• Montage conducteur : les découpes portant les repères AF, DW, DZ et KF sont des points de mise à la masse fonctionnels. Assurez-vous que les entretoises ou les vis de fixation établissent un contact propre avec ces surfaces conductrices afin de permettre au circuit de suppression d’évacuer efficacement les transitoires vers la masse du châssis.

• Résistance aux vibrations : les serre-câbles des condensateurs sont installés en usine pour empêcher qu’une résonance mécanique ne rompe les connexions des composants. Lors de la maintenance, vérifiez que ces serre-câbles ne sont pas devenus cassants et remplacez-les si nécessaire par des serre-câbles en nylon homologués pour les hautes températures.

• Intégrité des connecteurs : les connecteurs à enfoncement K1-K4 doivent être complètement engagés. Des connexions desserrées à ces points peuvent provoquer un arc électrique localisé lors d’un événement de suppression, ce qui risque d’endommager la carte ou d’entraîner une défaillance intermittente de l’entraînement.

• Précautions contre l’électricité statique : bien qu’il s’agisse d’une carte de puissance, elle fait partie d’un environnement DCS/entraînement sensible. Utilisez toujours une protection de base contre les décharges électrostatiques lors de sa manipulation afin d’éviter d’endommager le câblage et les résistances montés en surface.
