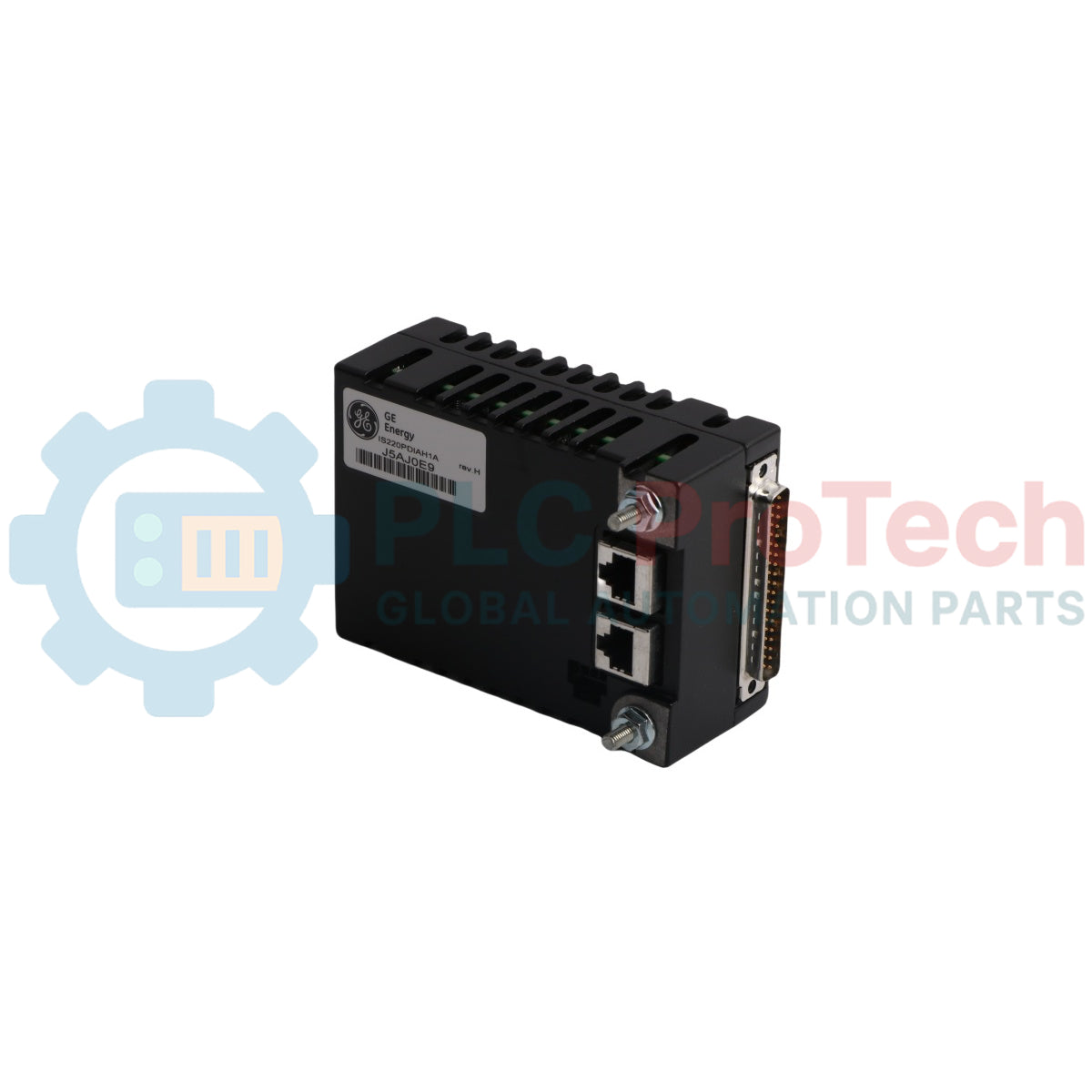

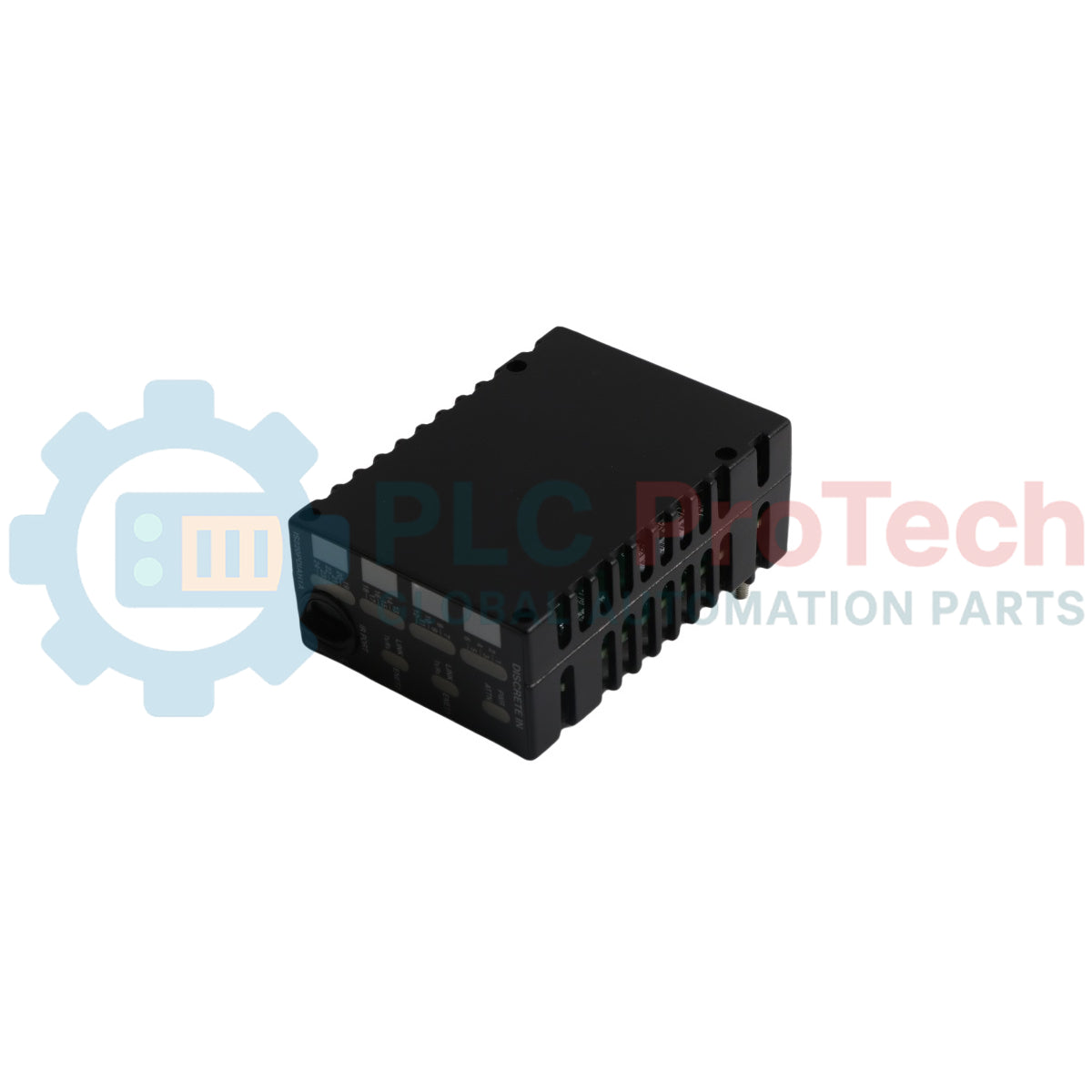

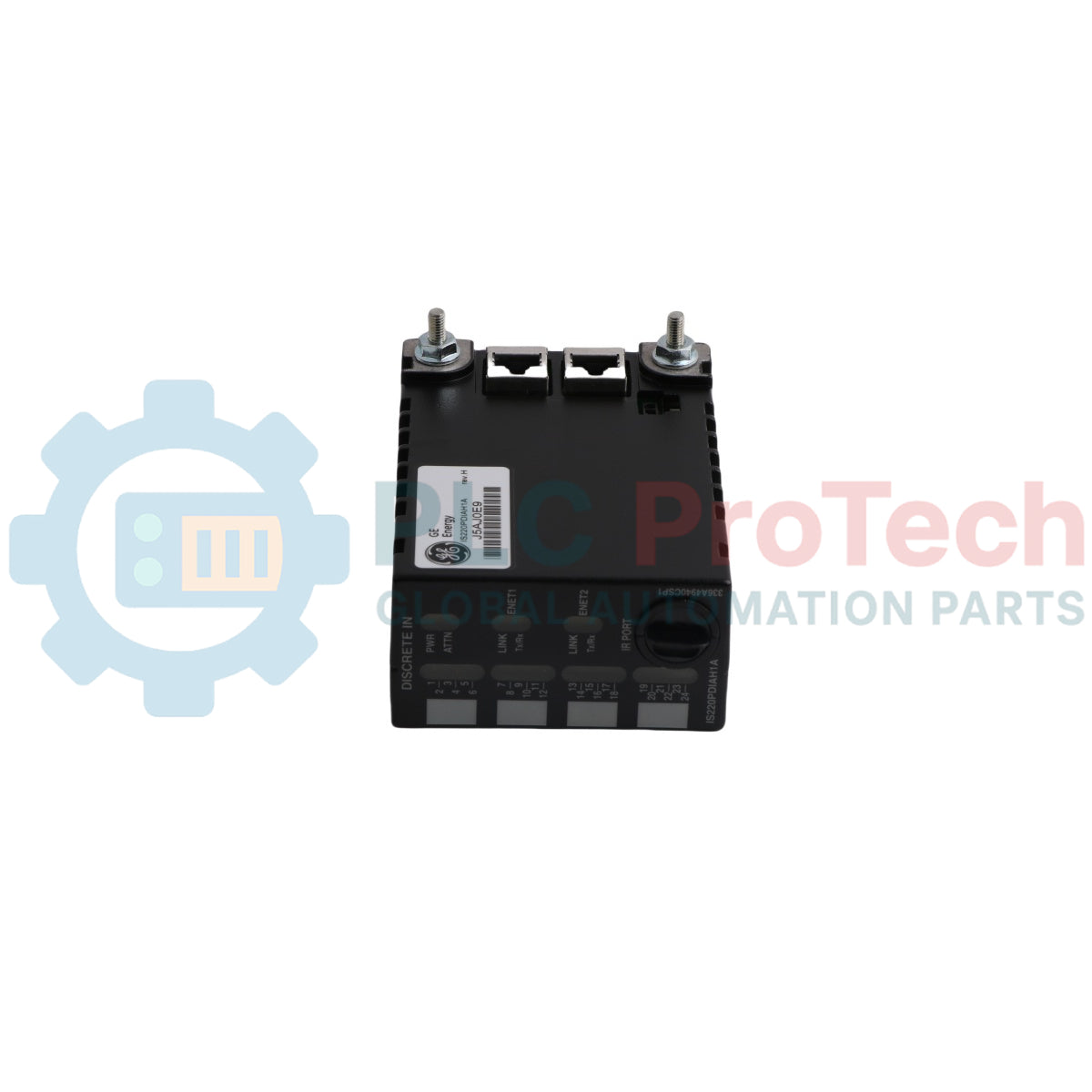

Pack d’E/S discrètes General Electric IS220PDIAH1A Mark VI

Description

Le IS220PDIAH1A est un module d’entrées discrètes fabriqué par General Electric dans le cadre de la série de produits Mark VI, utilisant la technologie du système de contrôle Speedtronic. Ce module sert d’interface opérationnelle pour gérer les signaux d’état discrets, en association avec le module d’entrées discrètes YDIA au sein de l’architecture globale de contrôle. Conçu pour une intégration polyvalente dans les systèmes automatisés de turbines à vapeur, à gaz et éoliennes à énergie renouvelable, le IS220PDIAH1A traite les entrées et achemine directement les communications par les chemins réseau intégrés. Il est doté d’une protection de carte de circuit imprimé de type conformal avec revêtement de base, afin d’assurer une stabilité technique contre les contaminants. Le module assure le pontage des communications via un port Ethernet dédié situé sur le boîtier avant, sous un groupe de voyants LED d’état, ce qui facilite la connexion directe aux réseaux centraux.

Caractéristiques

• Interface directement les signaux d’entrée discrets avec le réseau principal de contrôle de la turbine
• Conçu comme une révision fonctionnelle de classe A afin d’optimiser les paramètres de suivi des circuits de référence
• Protégé au niveau des circuits par un revêtement de protection de surface de type conformal sur l’ensemble de la carte PCB
• Intègre un émetteur-récepteur infrarouge orienté vers l’avant, destiné aux tâches de diagnostic sans contact
• Intègre sept voyants LED distincts sur la face avant, dont des voyants spécifiques pour les états d’alimentation et de liaison (ENet1 et ENet2)
• Équipé d’un port Ethernet accessible sur le panneau avant pour simplifier le câblage des communications réseau
• Entièrement compatible avec les environnements classés dangereux lorsqu’il est monté avec des ensembles de borniers approuvés

Applications

• Gestion des boucles d’état discrètes des turbines à gaz et à vapeur
• Environnements de contrôle des éoliennes à énergie renouvelable
• Systèmes industriels de suivi des signaux discrets multicanaux
• Protection de l’infrastructure de contrôle industrielle basée sur Speedtronic

Spécifications techniques

Connexions/interfaces

Directives d’installation

• Co-localisation des modules : Installer le pack d’entrées discrètes avec le module d’entrées discrètes YDIA associé afin de respecter les configurations de boucle fonctionnelle standard.
• Interface de la carte à bornes : Fixer le module sur une carte à bornes associée approuvée, en choisissant parmi les variantes compatibles IS200TBCIH4C, IS200STCIH1A, IS200STCIH8A, IS200TBCIH2C ou IS200TCIH2A.
• Interconnexion réseau : Connecter la ligne de communication locale au port Ethernet intégré situé sous le groupe de trois voyants principaux d’alimentation et de liaison, sur la face avant.
• Paramètres d’alimentation : Fournir une tension d’entrée de fonctionnement maintenant un seuil de référence supérieur à la valeur nominale minimale de 27,4 VCC afin d’éviter les défauts de basse tension pendant le traitement en état actif.

Conformité et certifications

• Certification ULE207685 : approuvé pour les emplacements non dangereux, de classe I, zone 2, groupe IIC, ainsi que de classe I, division 2, groupes A, B, C et D
• Certification UL DEMKO 12 ATEX 1114875X : approuvé pour les emplacements ATEX de zone 2, groupe IIC
• Norme UL 60079-0, éd. 5 : conformité Classe I, zone 2, groupe IIC
• Norme UL 60079-15, éd. 3 : conformité Classe I, zone 2, groupe IIC
• Manuel de référence : Manuel HazLoc de l’équipement de commande Mark VI GEH-6725
