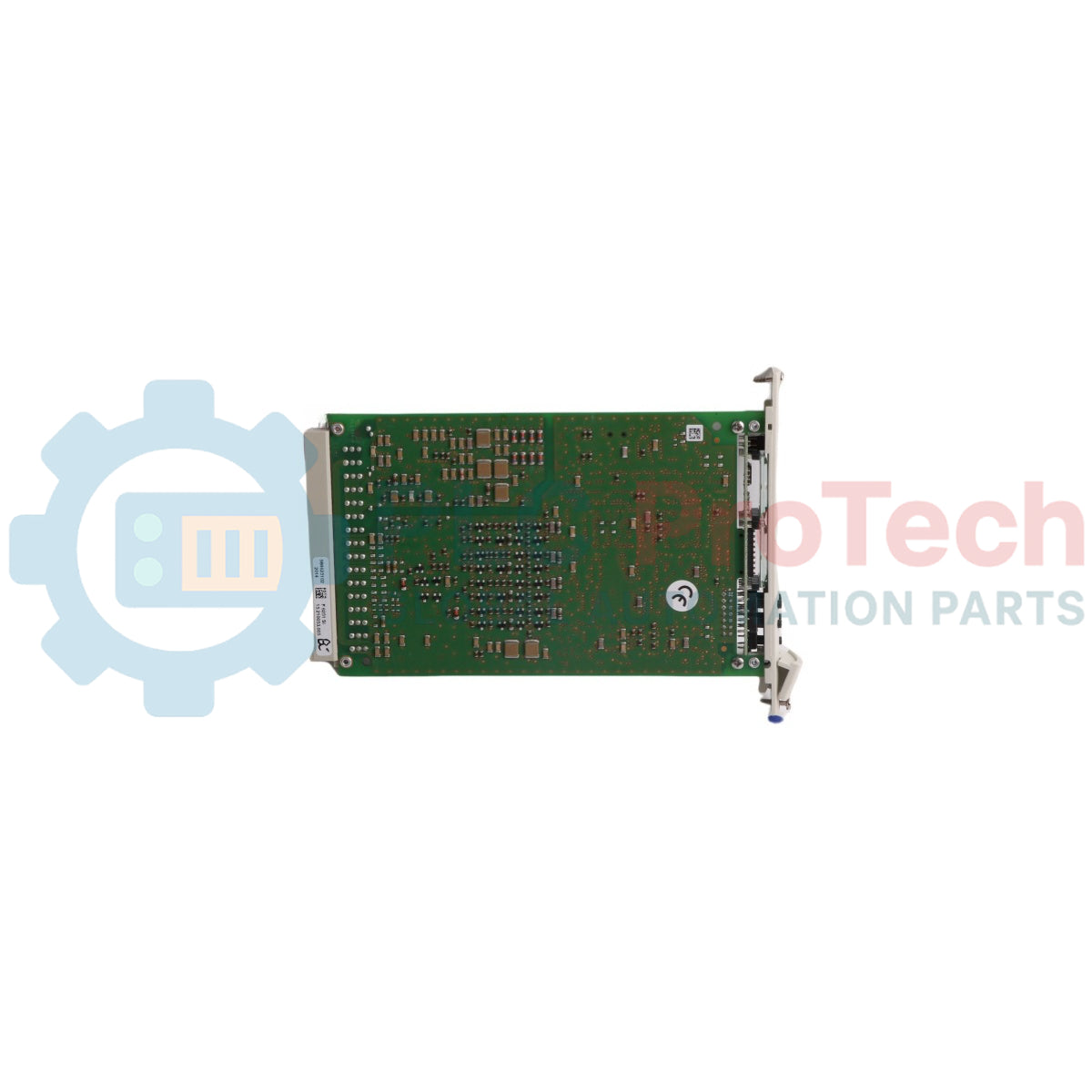

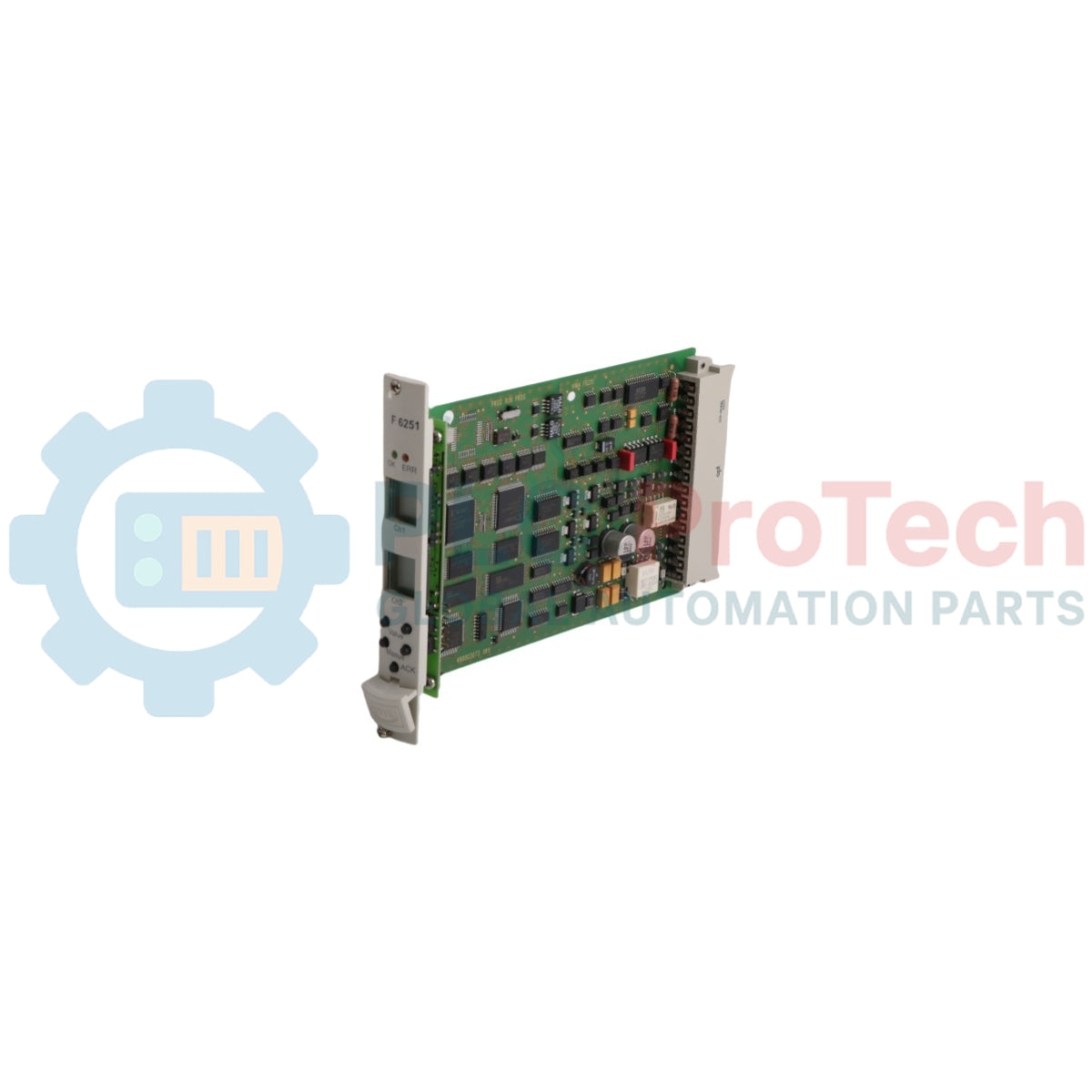

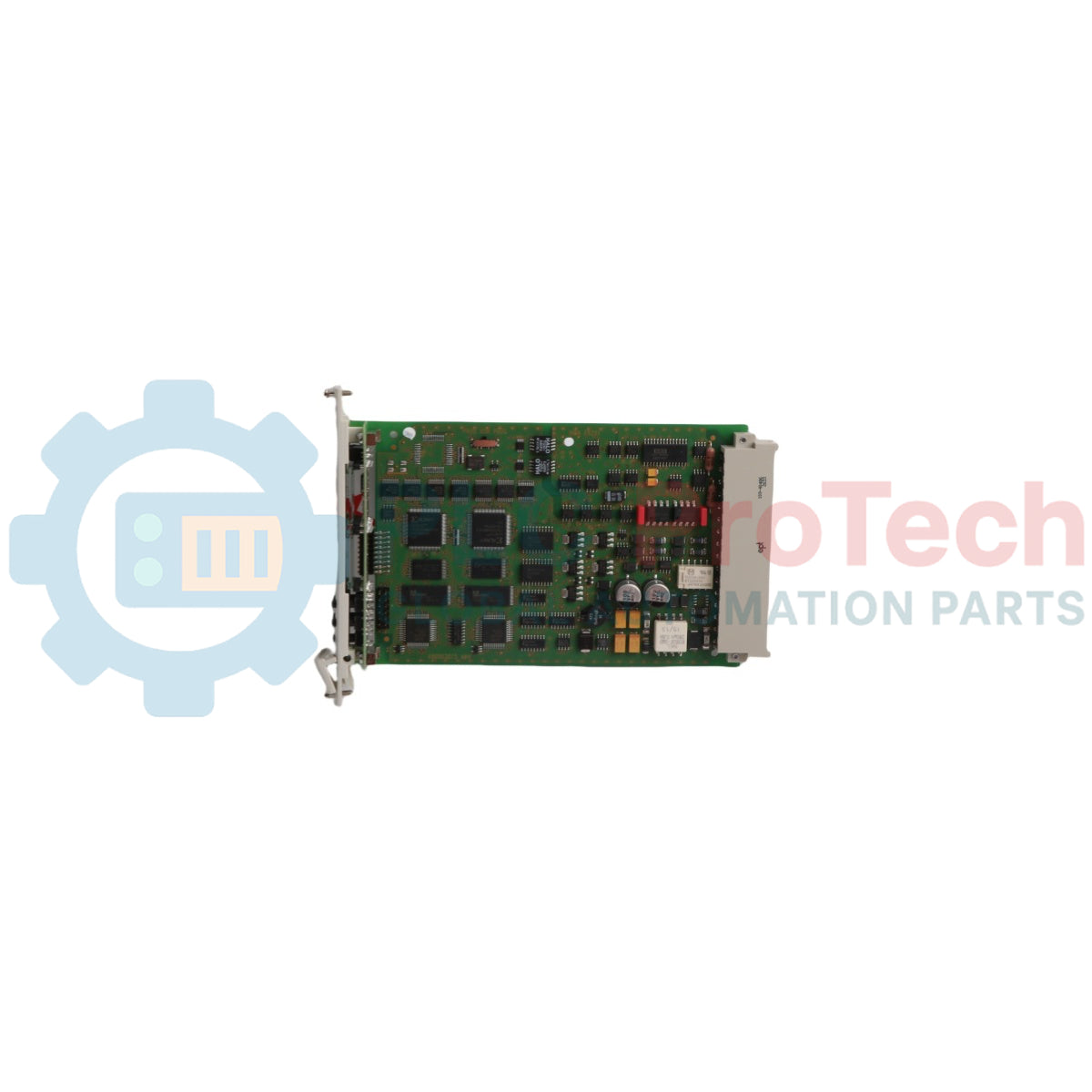

Moniteur de limite lié à la sécurité Planar F HIMA F6251

Description

Le F6251 (également désigné sous le nom de F 6251) est un moniteur de limites lié à la sécurité, conçu par HIMA pour être intégré à l’architecture système Planar F. Ce module traite des variables matérielles à deux niveaux et intègre des sections distinctes de traitement analogique et numérique afin d’évaluer les paramètres de terrain par rapport à des conditions de traitement prédéfinies. La section analogique lit les tensions d’entrée standard ou les courants des boucles de traitement, en convertissant les états bruts du procédé en seuils conditionnels surveillés par l’assemblage logique. Selon la configuration, le segment numérique gère des sorties statiques destinées à piloter des interverrouillages de machines externes ou des boucles de signalisation. Cet assemblage matériel fournit des boucles d’exécution indépendantes afin d’assurer une protection fiable du système dans les environnements de sécurité fonctionnelle.

Caractéristiques

• Topologie de traitement à deux sections utilisant des entrées de boucle de surveillance analogique distinctes et des sorties de commutation numériques
• Surveillance continue des limites de tension et de courant bruts pour une gestion active de la sécurité des procédés
• Mise en œuvre d’une logique entièrement statique conforme aux exigences architecturales des boucles matérielles de sécurité

Applications

• Surveillance à haute intégrité des seuils et contrôle des limites pour les variables de procédé analogiques
• Déclenchement d’interverrouillages de sécurité en cas de dépassement ou de sous-dépassement de plage dans les boucles de contrôle de sécurité des procédés
• Conditionnement des signaux et interface d’isolement d’urgence dans les architectures de protection industrielles lourdes

Spécifications techniques

Directives d’installation

• Installation du module : Insérer l’assemblage de circuits enfichable dans les rails de guidage de l’emplacement défini du châssis, en vérifiant que le brochage du connecteur de fond de panier est correctement raccordé.
• Contrôle de l’environnement : Maintenir les conditions de fonctionnement de la pièce dans la plage spécifiée de -25 à +70 degC afin de garantir des limites de fonctionnement sûres.
• Isolation des entrées : Acheminer les conducteurs de mesure analogiques séparément des câbles de commutation de puissance afin de réduire le couplage des bruits indésirables dans les étages d’entrée.

Conformité et certifications

• DIN V 19250 1994, (AK 1-6)
• DIN EN 50082-2:1995
• EN 55011 1991
• DIN V VDE 0801:1990 et amendement A1:1994, (AK 1-6)
• IEC 61508
