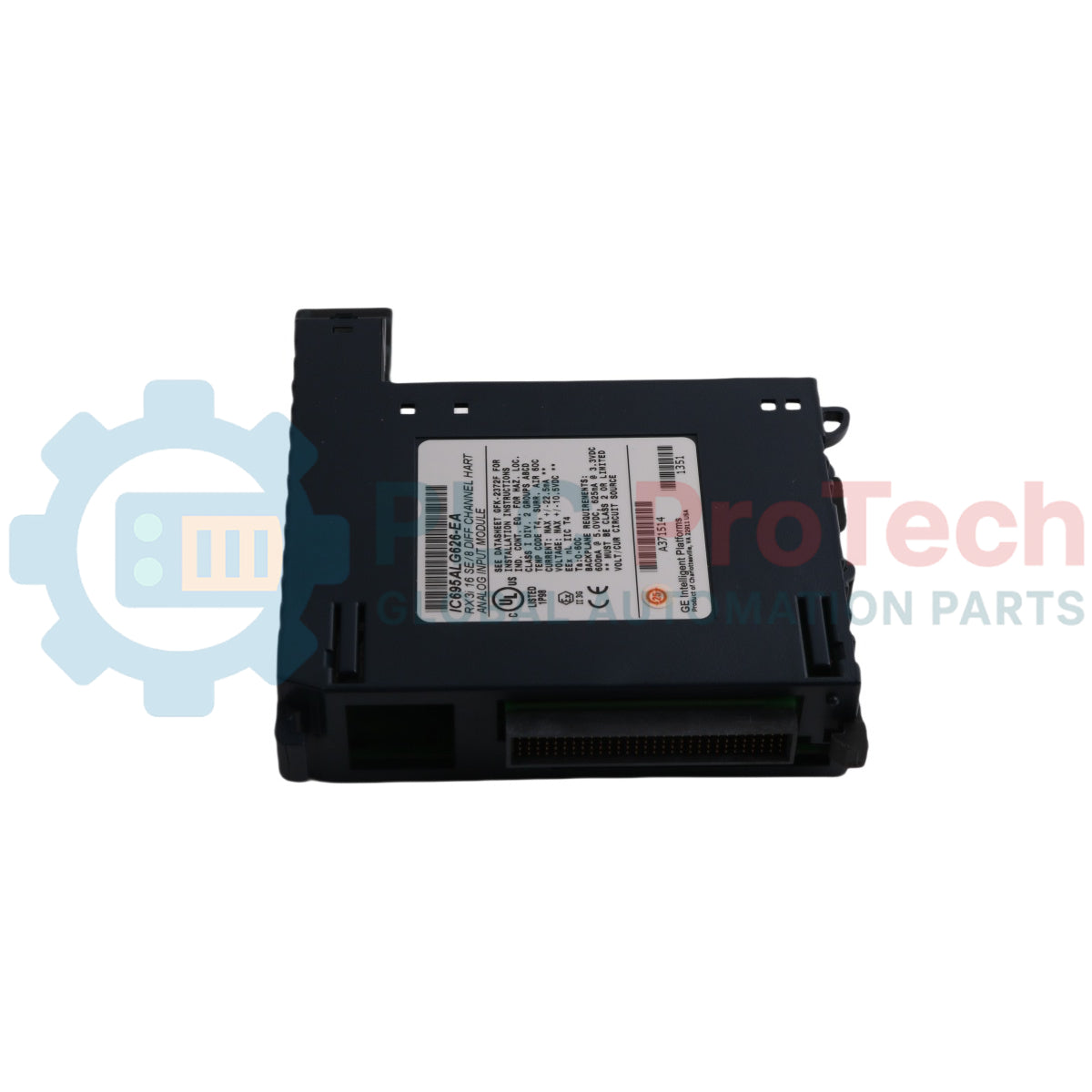

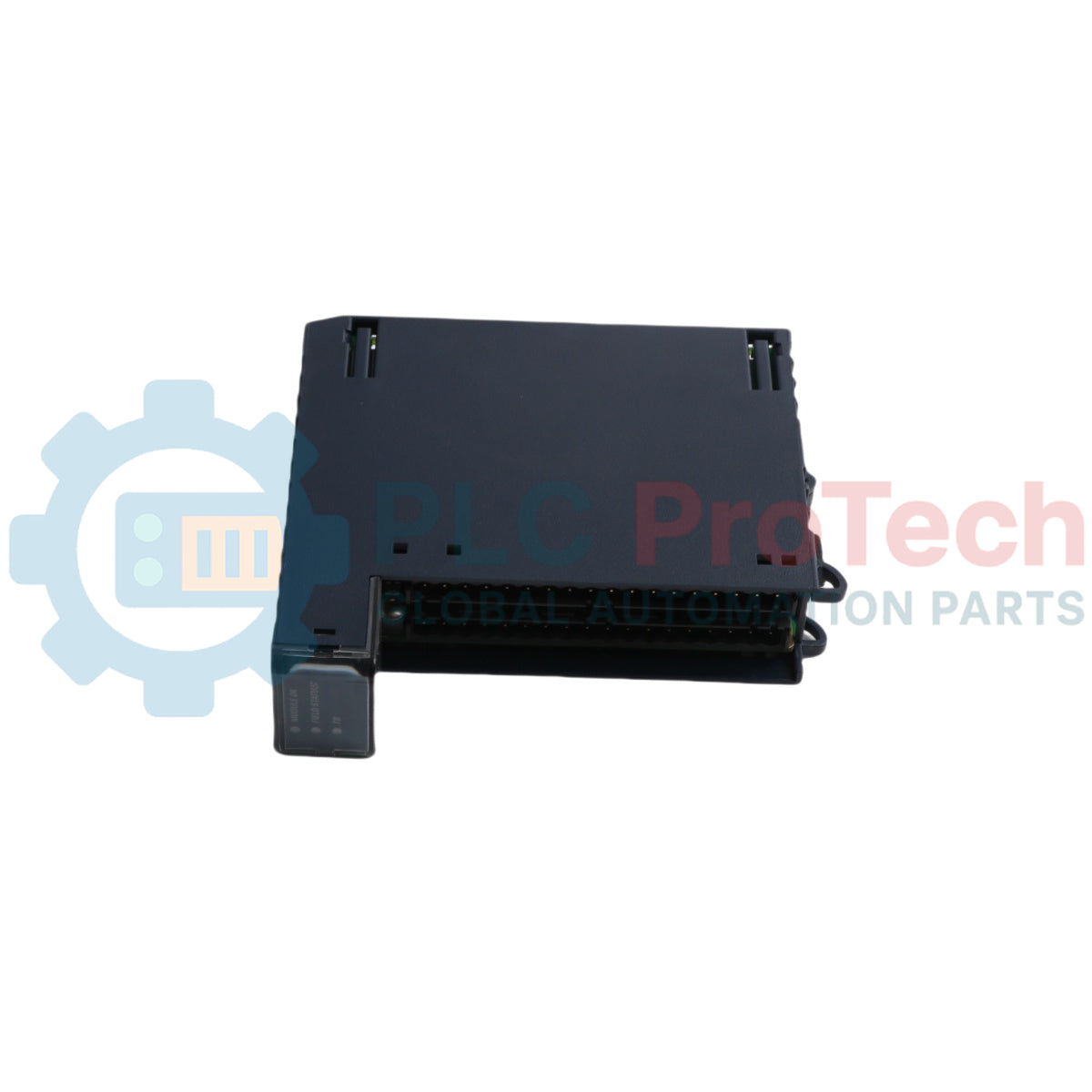

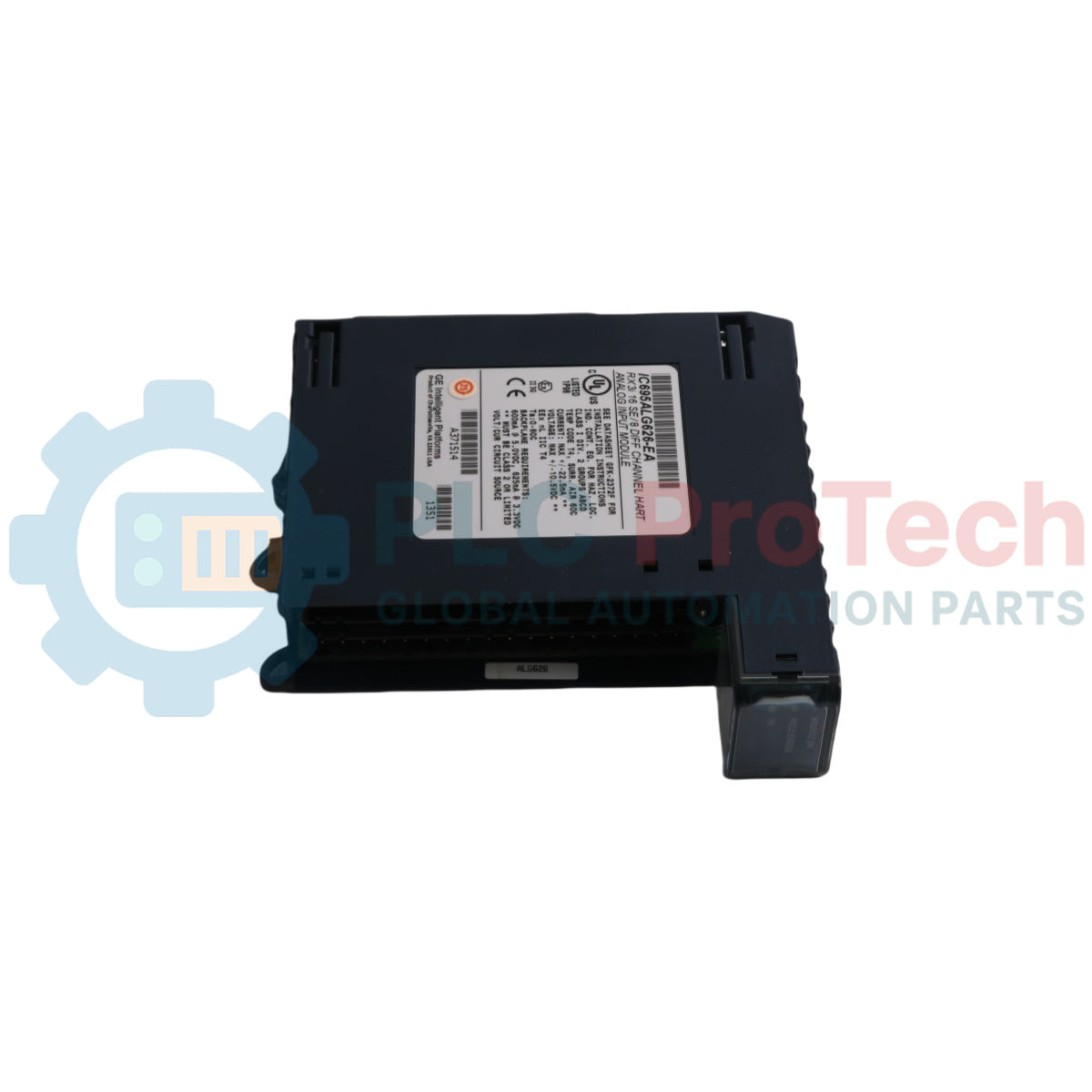

Module d’entrées analogiques GE Fanuc PACSystems RX3i IC695ALG626 avec HART

Présentation du produit

IC695ALG626 (IC695ALG626) est un module d’entrées analogiques haute résolution conçu pour les plateformes de contrôle GE Fanuc PACSystems RX3i. Le module fournit 16 canaux d’entrées analogiques asymétriques ou 8 canaux différentiels, avec une capacité de communication HART 5.0 intégrée. Les ingénieurs déploient ce module dans les systèmes de contrôle des turbines, les unités de traitement en raffinerie, la surveillance de la production d’électricité et l’instrumentation critique des installations, lorsque l’acquisition analogique précise est requise.

La conception intègre quatre modems HART internes et prend en charge le diagnostic simultané des appareils analogiques et numériques. La configuration logicielle élimine les cavaliers matériels et simplifie la mise en service. L’auto-étalonnage intégré, le filtrage avancé et la forte réjection du bruit maintiennent la stabilité des mesures dans les environnements électriquement difficiles. Le module prend en charge les plages de tension et de courant, notamment les boucles de 4 à 20 mA couramment utilisées dans les transmetteurs de terrain. La conversion ADC haute résolution de 24 bits garantit un retour précis des données de procédé, réduisant la dérive de la régulation et les risques d’arrêts inattendus.

Configuration technique

L’IC695ALG626 s’installe dans le fond de panier universel RX3i et communique directement avec les processeurs RX3i. Chaque canal prend en charge une configuration indépendante pour les entrées de tension ou de courant. Quatre modems HART internes multiplexent les groupes de canaux afin de permettre le diagnostic des appareils sans matériel supplémentaire.

Le module prend en charge :

• 16 entrées asymétriques ou 8 entrées différentielles
• Communication HART 5.0 par groupe de canaux
• Conversion ADC 24 bits avec sortie en virgule flottante
• Filtres sélectionnables par logiciel, de 8 Hz à 500 Hz
• Mise à l’échelle et configuration des alarmes par canal
• Auto-étalonnage au démarrage
• Détection de circuit ouvert et signalement des défauts

Les plages de tension et de courant comprennent :

• 0 à 20 mA
• 4 à 20 mA
• plus ou moins 20 mA
• plus ou moins 10 V
• 0 à 10 V
• plus ou moins 5 V
• 0 à 5 V
• 1 à 5 V

Spécifications techniques

FAQ techniques

L’IC695ALG626 prend-il en charge la communication HART sur chaque canal ?
Oui. Le module prend en charge la communication HART par l’intermédiaire de quatre modems internes. Les canaux sont multiplexés en groupes de modems.

Quel processeur est requis pour ce module ?
Le micrologiciel du processeur RX3i doit être en version 3.5 ou ultérieure. Machine Edition 5.5 ou une version ultérieure permet de configurer le module.

Le module peut-il fonctionner avec des entrées différentielles ?
Oui. Configurez le module pour 8 entrées différentielles au moyen de la configuration logicielle.

Quels borniers sont compatibles ?
Les borniers IC694TBB032, IC694TBB132, IC694TBS032 et IC694TBS132 sont pris en charge.

Guide d’ingénierie et d’installation

Utilisez un câblage à paire torsadée blindée pour les boucles HART de 4 à 20 mA. Reliez le blindage à la terre à une seule extrémité afin d’éviter les boucles de masse.

Répartissez les appareils HART entre les groupes de canaux 1, 5, 9 et 13 afin de réduire le temps de mise à jour. Cela réduit le délai de multiplexage.

Installez le module dans des emplacements offrant une circulation d’air suffisante. Le mode courant avec un nombre élevé de canaux augmente la charge thermique.
