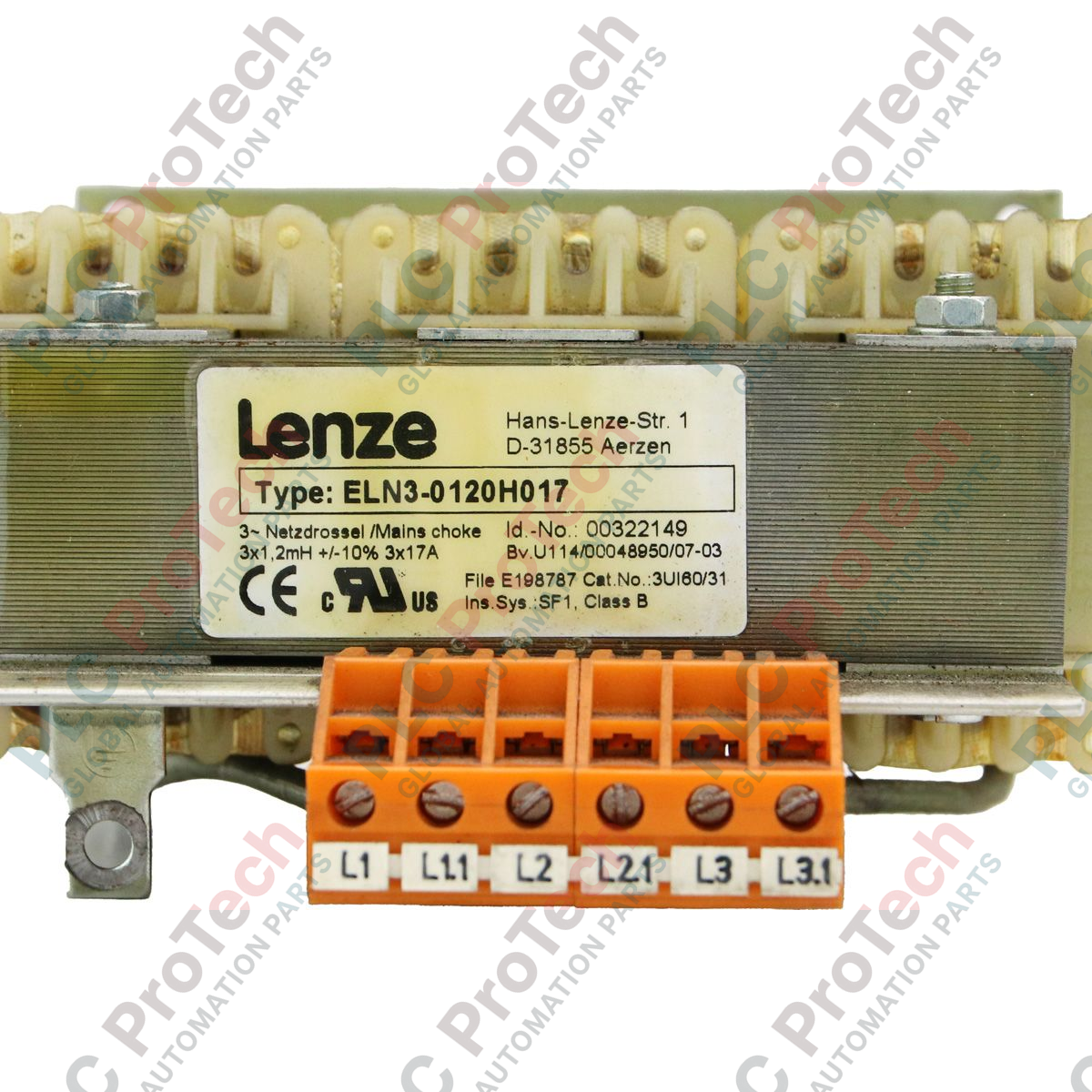

Choke réseau triphasé ELN3 Lenze ELN3-0120H017

Il ne reste que 10 article(s) en stock

Fabricant : Lenze
N° de produit : ELN3-0120H017
Pays d'origine :Allemagne
Type de produit : Bobines d'alimentation
Code-barres : 85371091
Paiement : Virement bancaire, Western Union
Poids : 150g
Port d'expédition : Xiamen
Garantie : 12 mois

Choke secteur triphasé Lenze ELN3-0120H017 ELN3

Description

Conçu pour l'optimisation de la qualité de l'énergie dans les systèmes d'entraînement industriels, le Lenze ELN3-0120H017 choke secteur triphasé réduit les harmoniques secteur et limite les pics de commutation. Ce réacteur de ligne agit comme une impédance inductive dans la ligne d'alimentation secteur, protégeant les variateurs de fréquence en amont et les composants électroniques sensibles contre les surtensions transitoires et les perturbations du réseau. En lissant la forme d'onde du courant, le ELN3-0120H017 réduit significativement la valeur efficace (RMS) du courant secteur, diminuant la charge thermique sur les câbles et équipements de distribution tout en améliorant le facteur de puissance global du système.

Fonctionnalités

Réduit la distorsion harmonique (THDi) conformément aux normes internationales de qualité de l'énergie.
Limite les pics de courant secteur et les surtensions pour protéger les redresseurs d'entrée de l'onduleur.
Optimisé pour l'intégration avec les variateurs de fréquence et contrôleurs de mouvement Lenze.
Conception triphasée conçue pour une exploitation industrielle continue.
Empreinte compacte permettant un montage peu encombrant à l'intérieur des armoires de commande.

Applications

Tampon secteur pour variateurs de fréquence dans les lignes de production automatisées.
Centres de commande de moteurs industriels et fabrication de machines-outils.
Systèmes de pompage, ventilation et climatisation (CVC).
Amélioration de la qualité de l'énergie dans les réseaux électriques faibles ou instables.

Spécifications techniques

Fabricant	Lenze
Numéro de pièce / Modèle	ELN3-0120H017
Série	ELN3
Type de produit	Choke secteur / Réacteur de ligne
Nombre de phases	3 phases
Courant nominal	17 A
Inductance nominale	1,2 mH
Plage de tension nominale	Jusqu'à 480 V AC
Fréquence secteur	50 / 60 Hz
Pays d'origine	Allemagne

Connexions et interfaces

Désignation des bornes	Fonction
1U1 / 1V1 / 1W1	Connexion d'entrée secteur (L1, L2, L3)
1U2 / 1V2 / 1W2	Connexion de sortie de charge vers l'onduleur (U, V, W)
PE	Connexion de terre de protection

Directives d'installation

Position de montage : Monter verticalement sur une surface plane et thermiquement conductrice pour garantir une convection naturelle optimale et une dissipation thermique efficace.
Dégagement : Maintenir un dégagement minimum de 50 mm au-dessus et en dessous de l'unité pour éviter les blocages thermiques.
Mise à la terre : Assurer une connexion PE à faible impédance directement sur la plaque de montage de l'armoire de commande.
Routage des câbles : Acheminer séparément les câbles d'alimentation et les câbles de sortie vers l'onduleur afin de minimiser les interférences électromagnétiques (EMI).

Conformité et certifications

CE
Conforme RoHS

Key Features:

#Lenze ELN3 #Mains Chokes

What is the primary function of the Lenze ELN3-0120H017?

The Lenze ELN3-0120H017 is a three-phase mains choke designed to reduce harmonic distortion, limit mains current peaks, and protect frequency inverters from voltage transients.

What are the electrical ratings for this line reactor?

It is rated for a nominal current of 17 A and has a nominal inductance of 1.2 mH for three-phase AC networks up to 480 V.

How should the ELN3-0120H017 be mounted?

It should be mounted vertically on a flat surface inside a control cabinet, leaving at least 50 mm of clearance above and below for proper heat dissipation.
