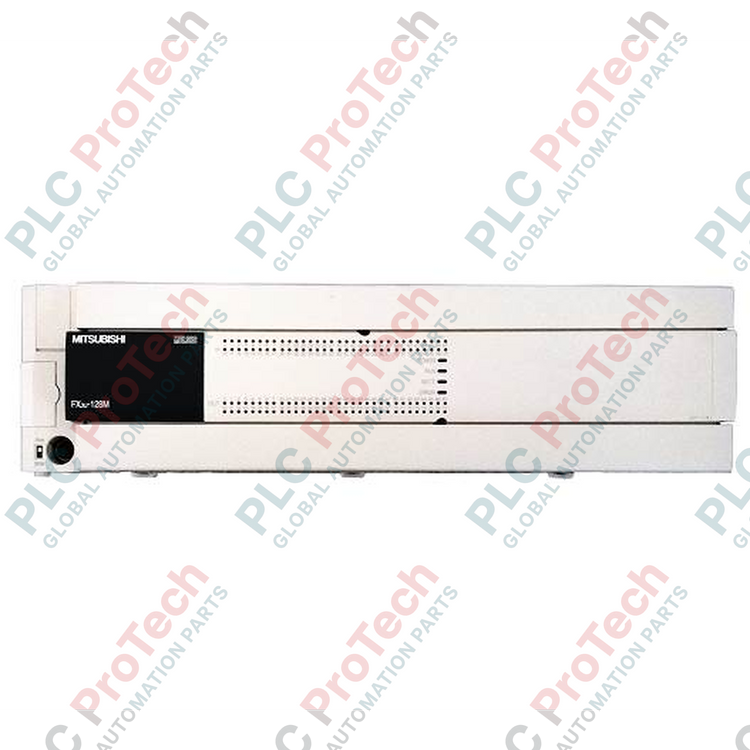

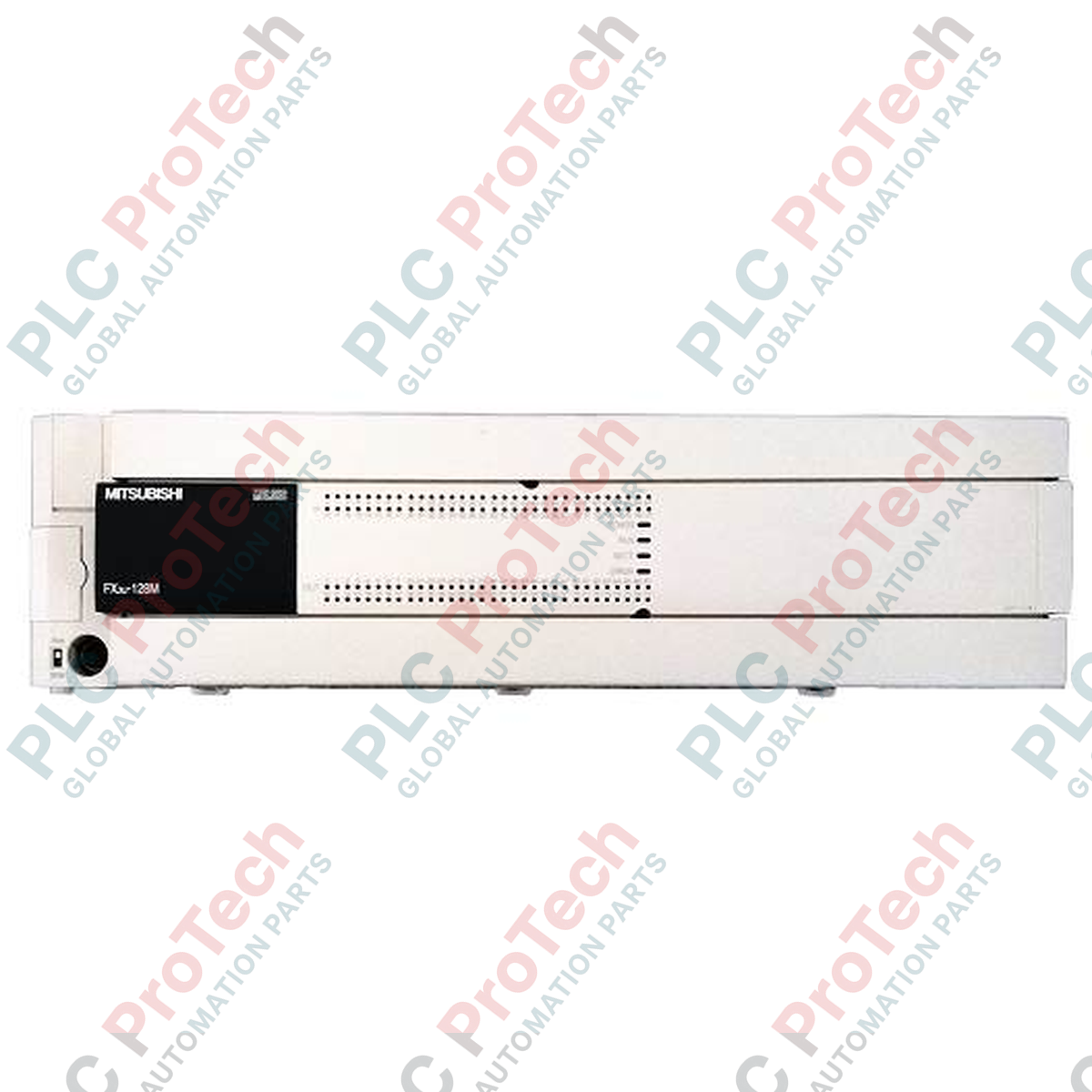

Mitsubishi Electric FX3U-128MR/ES-A | Unité principale de la série FX3U

Présentation du produit

Le FX3U-128MR/ES-A est l’unité principale haute capacité phare de la série Mitsubishi MELSEC FX3U. En tant que troisième génération de la gamme d’automates compacts de Mitsubishi Electric, le FX3U est conçu pour gérer des tâches d’automatisation complexes nécessitant un traitement haute vitesse et une forte densité d’E/S.

Avec un total de 128 E/S intégrées (64 entrées et 64 sorties à relais), cette unité offre une capacité considérable dans un seul châssis, ce qui en fait le choix idéal pour le contrôle centralisé de machines de grande taille, de lignes de conditionnement et d’équipements textiles. Le FX3U-128MR/ES-A est compatible à l’échelle mondiale grâce à son alimentation CA à large plage et à ses vitesses d’exécution élevées, comparables à celles de nombreux automates modulaires plus volumineux, tout en conservant les avantages d’un contrôleur compact et peu encombrant.

Configuration technique

Le FX3U-128MR/ES-A est conçu pour offrir des performances haut de gamme et une grande évolutivité du système :

• Traitement haute vitesse : offre une vitesse d’exécution de 0,065 $\mu$s par instruction de base, permettant une réponse rapide dans les applications à cycle élevé.

• Capacité d’extension : bien qu’elle commence avec 128 E/S, l’unité peut être étendue jusqu’à 256 points d’E/S locaux (ou 384 points avec des E/S distantes) à l’aide de blocs d’extension de la série FX.

• Compteurs haute vitesse intégrés : prend en charge jusqu’à 8 canaux de comptage d’impulsions haute vitesse (jusqu’à 100 kHz), essentiels pour les codeurs rotatifs et la détection de position.

• Architecture à double bus : utilise à la fois un bus de communication haute vitesse et un bus d’extension, permettant l’utilisation simultanée de modules analogiques, de modules réseau (CC-Link, Ethernet) et de modules de positionnement.

• Grande capacité mémoire : équipée de 64 000 pas de mémoire programme interne, offrant un espace suffisant pour une logique complexe et de nombreux registres de données.

Spécifications techniques

FAQ techniques

Quelle est la différence entre les versions « MR » et « MT » ?

La version MR (comme cette unité) possède des sorties à relais , qui sont polyvalentes pour la commutation de charges CA et CC et offrent une capacité de courant élevée. La version MT utilise des sorties à transistors , nécessaires pour la commutation haute fréquence et la sortie de trains d’impulsions destinées au contrôle de servomoteurs ou de moteurs pas à pas.

Puis-je utiliser cet automate dans des environnements 110 V et 220 V ?

Oui. La désignation « ES-A » indique une alimentation universelle compatible avec une plage de 100–240 V CA, ce qui la rend adaptée à l’exportation internationale et aux différentes normes d’alimentation régionales.

Cette unité prend-elle en charge un fonctionnement sans batterie ?

Le FX3U utilise une batterie pour conserver le programme et les données rémanentes (registres) lorsque l’alimentation est coupée. Bien que le programme puisse être stocké dans une mémoire Flash optionnelle, une batterie est nécessaire pour maintenir l’horloge temps réel et les valeurs des données actives.

Guide d’ingénierie et d’installation

Sécurité du câblage et des bornes

Le FX3U-128MR/ES-A utilise des bornes à vis standard. Compte tenu de la forte densité d’E/S, veillez à organiser soigneusement le câblage à l’aide de goulottes. Pour les 64 sorties à relais, vérifiez que le courant cumulé ne dépasse pas la capacité thermique nominale de l’unité. En cas de commutation de charges inductives (solénoïdes, contacteurs), il est fortement recommandé d’installer des dispositifs d’absorption des surtensions (pour le CA) ou des diodes de roue libre (pour le CC) afin de protéger les contacts des relais internes contre une usure prématurée.

Extension du système

Lors de l’extension de l’unité de base à 128 points, accordez une attention particulière à la consommation de courant du bus 5 V CC. Chaque bloc d’extension est alimenté par l’unité principale : si la consommation totale dépasse la capacité de l’alimentation interne du FX3U, une alimentation régulée supplémentaire ou une « unité d’alimentation d’extension » sera nécessaire.

Dissipation thermique et montage

En raison de sa longueur (350 mm) et de son grand nombre d’E/S, cette unité peut produire une chaleur importante en fonctionnement à pleine charge. Montez toujours l’automate horizontalement sur un rail DIN de 35 mm et maintenez un dégagement d’au moins 50 mm au-dessus et au-dessous de l’unité afin de permettre un refroidissement naturel par convection. Évitez d’installer l’automate directement au-dessus de composants générant de la chaleur, tels que de grands variateurs de fréquence ou des transformateurs.
