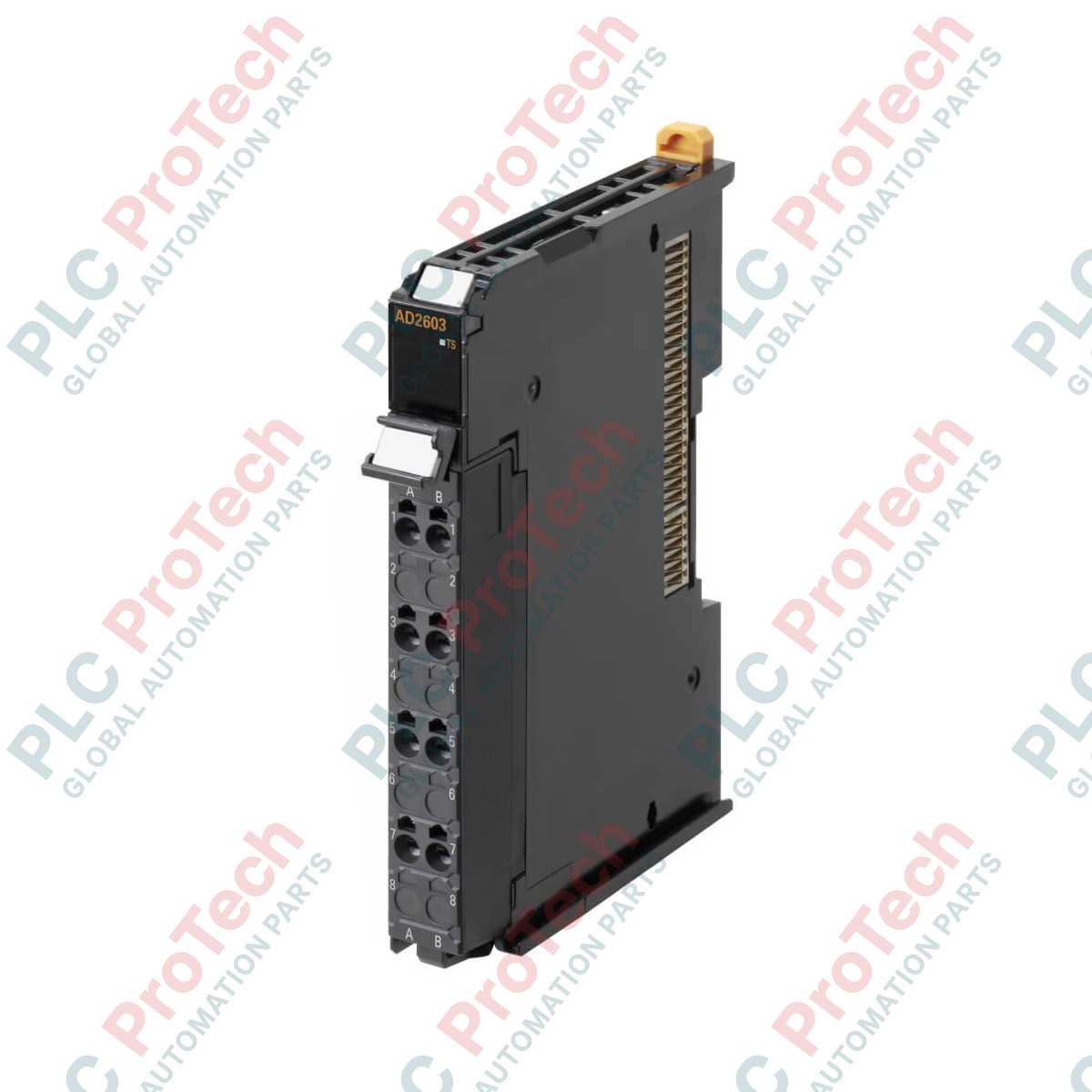

NX-AD2603 | Omron | Unité d’entrées analogiques

Le NX-AD2603 est une unité d’entrée analogique haute précision de la série NX d’Omron, conçue pour l’acquisition de données rapide et fiable dans les systèmes de contrôle industriels. Ce module comporte 2 points d’entrée utilisant la technologie d’entrée asymétrique, capables de traiter des signaux de tension compris entre -10 et +10 V. Avec une résolution de 1/8000 et une plage de conversion s’étendant de -5 à 105 % de la pleine échelle, il assure une surveillance précise des signaux provenant d’une grande variété de capteurs et de transducteurs industriels. Le module utilise une actualisation en fonctionnement libre pour garantir des mises à jour régulières des données, ce qui en fait un choix idéal pour les applications de régulation et de surveillance stables des processus au sein de l’écosystème d’E/S modulaire de la série NX d’Omron.

Caractéristiques

• 2 points d’entrée analogiques avec configuration asymétrique
• Traitement des signaux haute résolution (1/8000)
• Plage d’entrée de tension : -10 à +10 V
• Plage de conversion étendue (-5 à 105 % de la pleine échelle)
• Méthode d’actualisation en fonctionnement libre pour une acquisition continue des données
• Conception légère et compacte (0,070 kg) pour une intégration peu encombrante dans l’armoire
• Valeur nominale maximale absolue robuste de ±15 V

Applications

• Surveillance des signaux de capteurs analogiques (pression, débit, température)
• Intégration dans les boucles de régulation des processus
• Enregistrement de données à grande vitesse dans les machines automatisées
• Extension modulaire des E/S pour les systèmes API de la série NX

Spécifications techniques

Directives d’installation

• Montage : Encliquetez le NX-AD2603 sur le coupleur de bus d’E/S de la série NX ou sur les unités d’E/S adjacentes, sur un rail DIN de 35 mm. Vérifiez que le connecteur latéral est complètement engagé afin d’établir la communication sur le bus interne.
• Câblage : Raccordez vos capteurs analogiques au bornier. Compte tenu de la méthode d’entrée asymétrique, veillez à connecter correctement le signal et la masse de référence afin d’éviter les perturbations dues aux boucles de masse.
• Protection de l’entrée : Bien que le module soit prévu pour une tension maximale absolue de ±15 V, utilisez toujours des conditionneurs de signal ou une protection contre les surtensions si l’environnement de terrain est exposé à des pointes de haute tension.
• Configuration : Utilisez le logiciel Sysmac Studio d’Omron pour configurer les paramètres de mise à l’échelle et de filtrage des points d’entrée en fonction des exigences spécifiques de vos capteurs de terrain.
