Omron

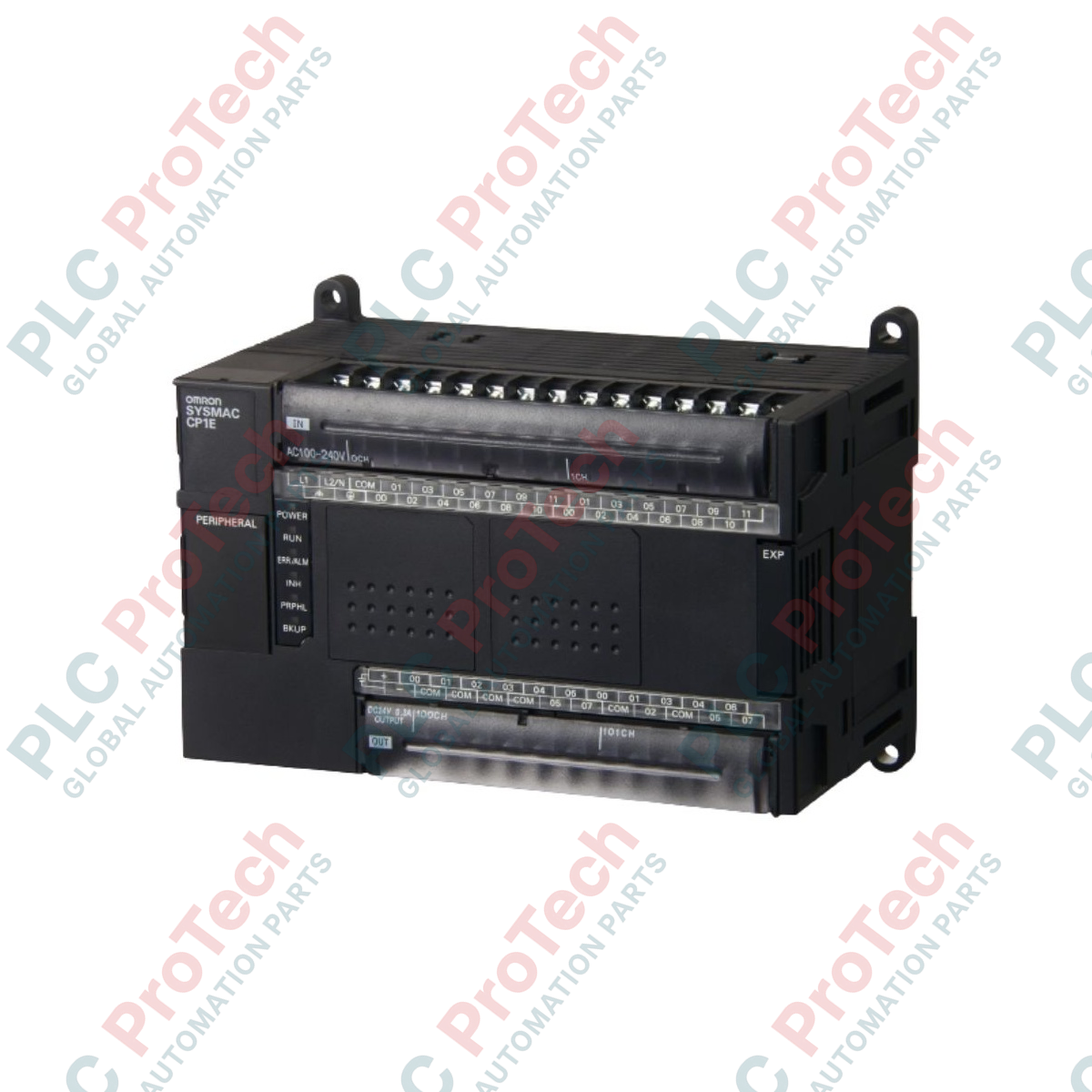

OMRON CP1E-N40DR-A processeur d’API applicatif de la série CP1E

SKU CP1E-N40DR-A

En stock
  • Garantie 12 mois
  • Retours gratuits sous 30 jours
  • Fabricant : Omron

  • N° de produit : CP1E-N40DR-A

  • Pays d'origine :Japon

  • Type de produit : Matériel d'unité CPU CP1E

  • Paiement : Virement bancaire, Western Union

  • Poids : 680g

  • Dimensions : 150 mm x 110 mm x 85 mm

  • Port d'expédition : Xiamen

  • Garantie : 12 mois

Vue d’ensemble des fonctionnalités

Le CP1E-N40DR-A est un automate programmable industriel (API) de type réseau extrêmement compact, conçu pour offrir une automatisation industrielle économique et performante. Dans les applications d’ingénierie courantes telles que le pompage d’eau municipal, la manutention de matériaux sur convoyeurs, les systèmes CVC commerciaux et les machines d’emballage, la stabilité du système et les communications de terrain sont essentielles pour éviter les arrêts imprévus. Ce processeur intègre des ports RS-232C et USB, permettant une intégration fluide avec les interfaces homme-machine (IHM) et les variateurs de fréquence (VFD). Grâce à des algorithmes optimisés d’exécution de la logique, cette unité centrale traite des séquences de commande numérique complexes avec rapidité et précision.

Architecture et topologie de communication

Le contrôleur utilise une architecture matérielle tout-en-un intégrant 40 points d’E/S locales dans un seul châssis compact. L’étage d’entrée se compose de 24 points d’entrées numériques 24 VDC, dont 6 entrées de compteurs à grande vitesse capables de traiter le retour d’encodeurs rotatifs multiaxes jusqu’à 100 kHz. Le bloc de sortie fournit 16 sorties relais électromécaniques robustes, conçues pour commuter directement des solénoïdes inductifs de forte puissance, des bobines de contacteurs et des actionneurs de faible puissance sans relais d’isolement externes. Alimenté par une ligne à plage étendue de 100 à 240 VAC, le module d’alimentation interne génère une alimentation stable de 24 VDC pour les capteurs et appareils de terrain externes. La structure de l’unité centrale prend en charge l’extension jusqu’à trois modules d’E/S de la série CP1W, permettant une mise à l’échelle rapide du système pour répondre à l’évolution des applications industrielles.

Spécifications de l’équipement

Paramètre Détails des spécifications
Modèle CP1E-N40DR-A
Marque OMRON
Origine Japon / Chine
Série d’API CP1E de type N (modèle d’application)
E/S intégrées totales 40 points
Entrées numériques 24 points (24 VDC, 6 points prennent en charge le comptage à grande vitesse)
Sorties numériques 16 points (sorties relais, SPST-NO)
Capacité de commutation maximale 2 A à 250 VAC / 24 VDC par point
Tension d’alimentation d’entrée 100 à 240 VAC, 50/60 Hz
Plage de tension de fonctionnement 85 à 264 VAC
Sortie d’alimentation des capteurs externes 300 mA à 24 VDC
Taille de la mémoire programme 8 k étapes
Taille de la mémoire des données 8 k mots
Dimensions 150 mm x 110 mm x 85 mm
Poids 0,68 kg
Température de fonctionnement 0 à 55 °C

FAQ matériel

Quelles sont les principales différences entre les processeurs CP1E de type E et de type N ?
Le modèle de type N, tel que le N40DR-A, est la variante « Application » avancée. Contrairement au type E standard, le type N comprend un port RS-232C intégré, une horloge temps réel (RTC) intégrée, des compteurs d’entrées plus rapides (jusqu’à 100 kHz au lieu de 10 kHz) et prend en charge des cartes mémoire ou de communication en option pour une extension modulaire.

Cet automate spécifique peut-il générer des trains d’impulsions haute fréquence pour moteur pas à pas ?
Non. Le CP1E-N40DR-A est équipé de sorties à relais électromécaniques (désignation « R »), qui présentent des limites mécaniques et ne peuvent pas commuter à grande vitesse. Pour le contrôle de sorties d’impulsions haute fréquence, par exemple pour piloter des servomoteurs ou des moteurs pas à pas, vous devez spécifier la version à sorties transistor, la CP1E-N40DT-A ou la CP1E-N40DT1-A.

Comment protéger les contacts des relais internes contre les surtensions inductives haute tension ?
Lors de la commutation de charges inductives sur le terrain, telles que des solénoïdes ou des contacteurs, vous devez installer des dispositifs externes de suppression des surtensions. Pour les charges CA, câblez un absorbeur de surtension RC en parallèle sur la charge. Pour les charges CC, câblez une diode de roue libre en parallèle sur la charge afin de supprimer les pointes de force contre-électromotrice inductive.

Directives d’installation et de câblage sur site

  • Montage sur rail DIN et mise à la terre : Encliquetez solidement l’automate sur un rail DIN standard de 35 mm à l’intérieur d’une enceinte industrielle étanche. Reliez une ligne dédiée en cuivre de 2 mm² depuis la borne de terre fonctionnelle (FG) directement à la barre omnibus de terre de l’armoire principale afin de protéger le microprocesseur contre les perturbations électromagnétiques.
  • Séparation des charges inductives : Faites passer toutes les lignes de capteurs d’entrée CC basse tension dans des goulottes indépendantes. Maintenez une distance physique d’au moins 300 mm par rapport aux câbles de variateurs de moteurs CA haute tension et au câblage principal de distribution électrique afin d’éviter les interférences inductives sur les lignes de compteurs rapides à 100 kHz.
  • Surcharge de l’alimentation externe : La borne de sortie de service externe intégrée de 24 VCC fournit un courant maximal de 300 mA. Ne surchargez pas cette sortie avec des capteurs à forte consommation ou des voyants externes. Si la consommation totale des capteurs de terrain dépasse 300 mA, installez une alimentation externe séparée et isolée de 24 VCC.
  • Dégagements thermiques : Montez l’automate strictement à l’horizontale afin de favoriser un refroidissement optimal par convection naturelle. Laissez un espace libre minimal de 50 mm au-dessus et au-dessous du boîtier de l’automate afin de garantir que la température ambiante autour du châssis en plastique reste inférieure à 55 °C à pleine charge.
