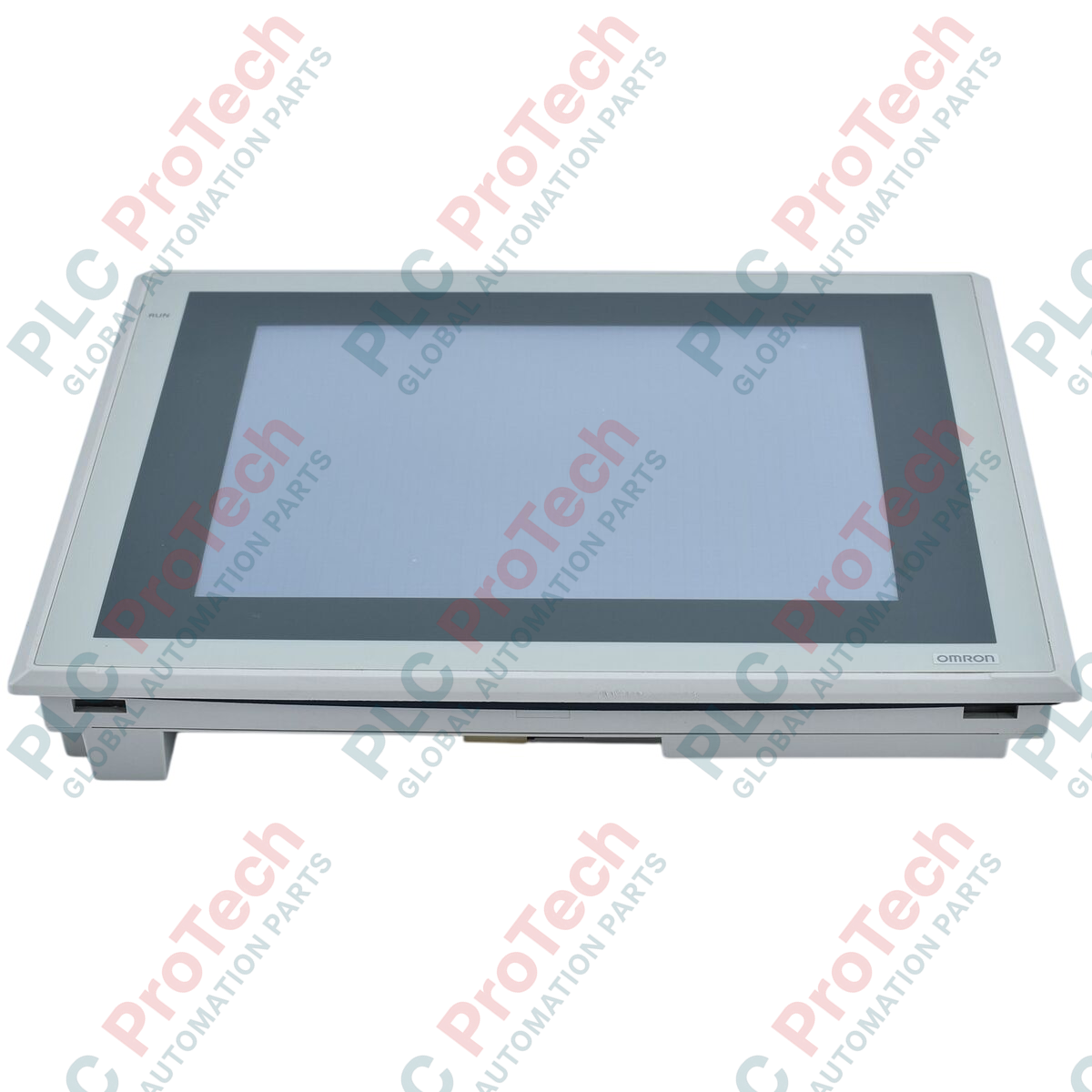

Omron NS10-TV01-V2 terminal programmable de la série NS

SKU NS10-TV01-V2

En stock

Garantie 12 mois
Retours gratuits sous 30 jours

Fabricant : Omron
N° de produit : NS10-TV01-V2
Origine Japon
Type de produit : Terminaux opérateur HMI
Paiement : Virement bancaire, Western Union
Poids : 3.5 kg
Port d'expédition : Xiamen
Garantie : 12 mois

Description du produit

Description

Conçu pour servir d’interface opérateur centrale au sein des topologies de systèmes Sysmac, le module IHM Omron NS10-TV01-V2 offre une visualisation et une commande tactile exceptionnelles pour les configurations d’automatisation exigeantes. Cet écran TFT à matrice active de 10,4 pouces intègre des capacités de communication, permettant une interaction fiable et rapide avec les automates programmables, les contrôleurs de mouvement et les variateurs de fréquence sur le site de production.

Fonctionnalités

Écran TFT haute visibilité : écran net de 10,4 pouces utilisant un rétroéclairage LED économe en énergie avec de grands angles de vision.
Résolution VGA : grille haute densité de 640 × 480 pixels optimisant l’espace d’affichage pour les agencements graphiques complexes des installations.
Port Ethernet natif : prend en charge les communications haut débit, le chargement et le téléchargement de projets, ainsi que la surveillance à distance via le Web.
Construction industrielle : boîtier robuste couleur ivoire conçu pour résister à l’huile, aux produits chimiques et aux chocs physiques.
Enveloppe de puissance efficace : consommation électrique maximale de 25 W sur un bus industriel standard de 24 VCC.

Applications

Lignes d’assemblage, de fabrication et de conditionnement.
Dosage de produits chimiques et surveillance des niveaux dans les installations d’eau et d’eaux usées.
Systèmes de commande HVAC et d’automatisation de chambres climatiques.
Configuration de commande de mouvement multiaxe et stations de diagnostic.

Spécifications techniques

Paramètre	Spécification
Fabricant	Omron
Modèle	NS10-TV01-V2
Série	Série NS
Taille et type d’affichage	Écran TFT de 10,4 pouces avec rétroéclairage LED
Résolution	640 × 480 points (VGA)
Port Ethernet	Oui (10/100 Base-TX RJ45)
Couleur du boîtier	Ivoire
Tension d’alimentation nominale	24 VCC
Consommation électrique	25 W maximum
Température ambiante de stockage	-20 à 60 °C
Humidité ambiante de fonctionnement	35 % à 85 % (de 0 à 40 °C), 35 % à 60 % (de 40 à 50 °C), sans condensation
Atmosphère de fonctionnement	Absence de gaz corrosifs
Poids	2,3 kg maximum
Poids d’expédition (calculé)	3,5 kg

Connexions et interfaces

Connecteur / Port	Affectation des fonctions et des circuits
Port Ethernet	Interface RJ45 pour les communications avec les automates programmables et les connexions à des hôtes distants.
Port série A	Connecteur D-sub à 9 broches RS-232C pour la liaison directe avec un automate programmable ou la programmation de systèmes existants.
Port série B	Connecteur D-sub à 9 broches RS-232C pour les boucles de communication auxiliaires.
Ports USB	Type A pour le stockage externe ; Type B pour les transferts de projets entre le PC et l’IHM.

Informations techniques empiriques

Modèles alternatifs et compatibilité

Le NS10-TV01-V2 remplace complètement les anciens modèles NS10-TV01 (sans V2). Lors de la mise à niveau, les fichiers de projet créés dans CX-Designer doivent être reconfigurés dans les propriétés du système afin de cibler le matériel système « V2 » et de garantir un alignement parfait des coordonnées tactiles et du pilote d’affichage.

Pièges liés à l’application et notes d’ingénierie

L’utilisation continue de l’appareil à une température supérieure à 40 °C sans ventilation adéquate dans une armoire étanche peut accélérer la dégradation du rétroéclairage LED. Veillez à ce que la conception des panneaux prévoie des voies de circulation d’air passives ou actives afin de maintenir la température ambiante de l’armoire bien en dessous de la limite maximale de 50 °C.

Conseils de mise en service et de câblage

Pour éviter que les boucles de masse et le bruit électrique ne perturbent la réactivité de l’écran tactile, utilisez toujours des câbles blindés à paires torsadées pour acheminer l’alimentation 24 VCC. Assurez-vous que la broche de terre fonctionnelle (FG) de l’IHM est reliée directement à la barre de terre de l’armoire système en un point unique, à l’aide d’un conducteur en cuivre dédié à faible impédance.

Consignes d’installation

AVERTISSEMENT CRITIQUE : avant toute tentative d’installation, de mise en place physique ou de modification du câblage électrique, assurez-vous que toutes les tensions principales d’arrivée CA et CC de commande de l’armoire sont complètement isolées. Vérifiez l’absence de tension à l’aide d’un multimètre numérique étalonné avant de manipuler les connexions du bornier.

Découpez une ouverture rectangulaire standard dans la porte de l’armoire, correspondant aux dimensions de découpe du panneau indiquées dans le manuel d’installation Omron.

Positionnez le joint en caoutchouc étanche à plat et centré autour de la bride de la façade de l’IHM afin d’assurer une protection environnementale IP65 adéquate contre les infiltrations d’humidité.

Insérez le terminal IHM dans la découpe et fixez-le par l’arrière à l’aide des supports de montage fournis, en serrant les vis à un couple compris entre 0,5 et 0,6 Nm.

Raccordez les fils de l’alimentation 24 VCC et la terre fonctionnelle au bornier, puis connectez le câble de liaison Ethernet RJ45 au commutateur réseau du contrôleur.

Livraison et retours

Livraison express mondiale

Livraison standard : 4–6 jours ouvrés via DHL, FedEx et UPS.
Expédition express : expédition le jour même pour les commandes en stock avant 14 h (GMT+8).
Couverture mondiale : plus de 150 pays.

Retours et garantie

Garantie 30 jours : retours acceptés pour les produits en stock dans leur emballage d'origine scellé.
Garantie 12 mois : chaque composant industriel est couvert.

FAQ

Quel logiciel est utilisé pour programmer l'interface opérateur NS10-TV01-V2 ?

Ce terminal est programmé et conçu avec le logiciel CX-Designer, qui fait partie de la suite d'automatisation CX-One d'Omron.

La variante V2 prend-elle en charge les connexions périphériques USB ?

Oui, le terminal V2 dispose d'un port USB Type-A intégré pour la journalisation des données ou les disques mémoire externes, ainsi que d'un port USB Type-B pour une connectivité de programmation à haute vitesse.

Que faut-il vérifier si l'écran est alimenté mais reste complètement noir ?

Vérifiez que la tension d'entrée aux bornes d'alimentation est stable à 24 VCC. Si la tension est présente, le rétroéclairage LED peut s'être éteint en fonction de ses paramètres de veille configurables dans le menu système.
