Unité d'entrée température Omron NX-TS2202 série NX

Description

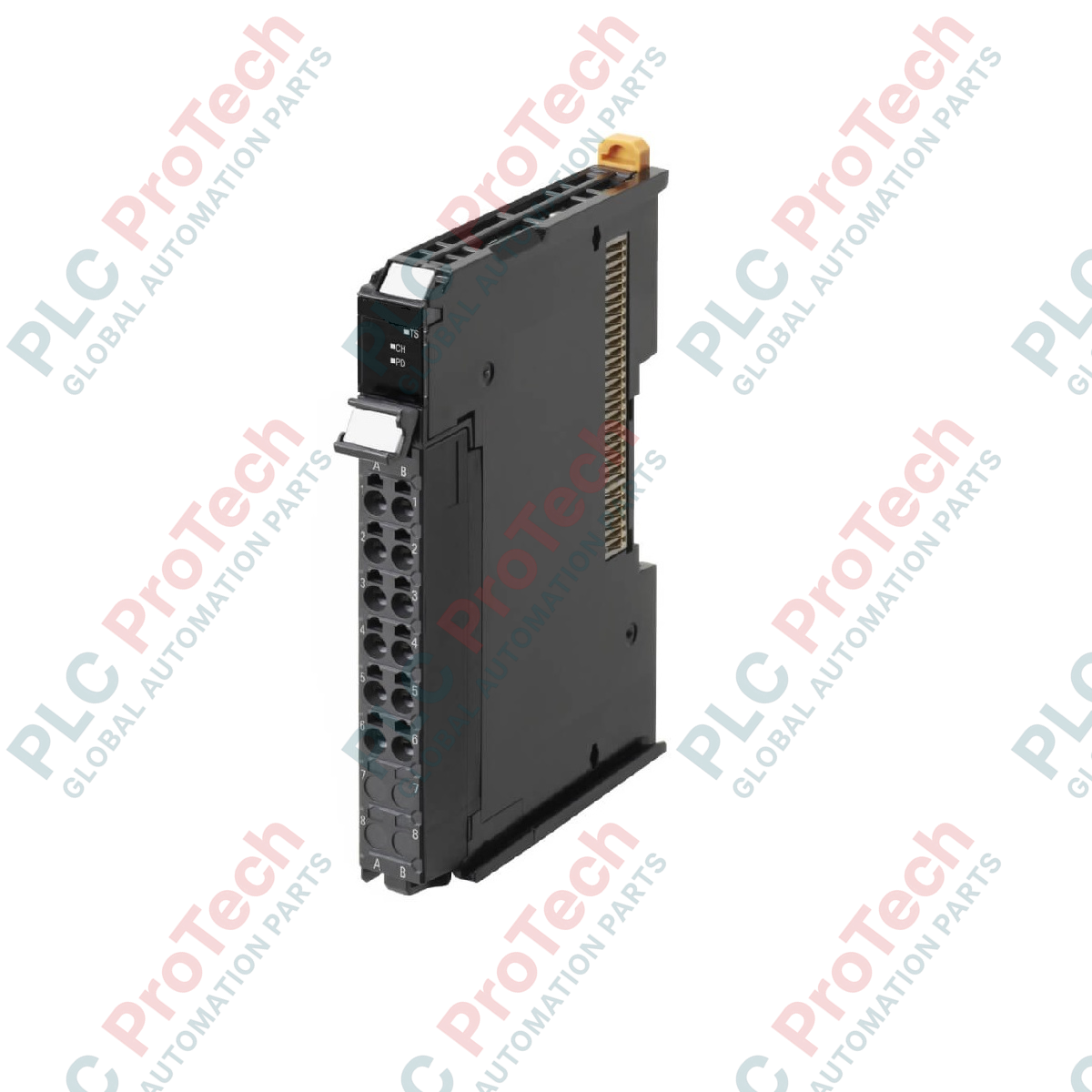

Le traitement des signaux de température au sein de la plateforme Omron Sysmac est assuré directement par le Omron NX-TS2202, un module d’entrée pour thermomètre à résistance haute résolution. Conçu pour les opérations de traitement thermique de précision, ce module prend en charge deux canaux d’entrée RTD Pt100 à trois fils, avec un temps de conversion rapide de 10 ms par unité et une résolution maximale de 0,01 °C. L’appareil présente une largeur compacte de 12 mm et utilise un bornier de raccordement sans vis à 16 points, ce qui réduit considérablement le temps d’installation sur site et élimine la maintenance liée au serrage des bornes. Très robuste, il offre une isolation interne complète au moyen de transformateurs pour l’alimentation et d’isolateurs numériques pour les signaux entre les entrées et le bus de fond de panier NX.

Caractéristiques

• Deux canaux d’entrée indépendants spécialisés pour les thermomètres à résistance Pt100 à trois fils.
• Taux de conversion rapide de 10 ms par unité pour capturer les variations thermiques à haute vitesse.
• Suivi de température ultra-précis avec une résolution maximale de 0,01 °C.
• Mécanisme de rafraîchissement des E/S en fonctionnement libre, garantissant une transmission des données à faible latence vers le contrôleur hôte.
• Isolation électrique complète entre les canaux et entre les canaux et le bus grâce à des isolateurs numériques et des transformateurs.
• Voyant d’état TS intégré pour un diagnostic visuel instantané de l’état du module.
• Bornier à ressort enfichable sans vis, doté de 16 points de connexion pour un câblage résistant aux vibrations.

Applications

• Commande de chauffage et de refroidissement multizone de précision dans les machines d’extrusion des plastiques.
• Enregistrement et régulation de la température en temps réel dans les réacteurs chimiques discontinus.
• Profilage thermique et surveillance environnementale à l’intérieur des salles blanches et des chambres de traitement des semi-conducteurs.
• Boucles de température pour la stérilisation, la pasteurisation et le conditionnement dans les usines de transformation alimentaire à haute vitesse.

Spécifications techniques

Observations techniques empiriques

Modèles alternatifs et compatibilité

Le NX-TS2202 est optimisé pour les architectures Sysmac et se monte sur des bases de bus NX standard. Bien qu’il soit physiquement identique à des modules d’entrée pour thermocouples tels que le NX-TS2101, l’entrée analogique-numérique interne de ce module est exclusivement dédiée aux mesures résistives. Il nécessite les courbes RTD standard du Pt100 ; toute tentative de raccordement de RTD au nickel (Ni) ou de tout autre RTD non conforme à la norme Pt entraînera des défauts de dépassement de plage au niveau matériel dans Sysmac Studio.

Pièges liés à l’application et remarques techniques

Pour éviter toute dérive de mesure, veillez à ce que les résistances des conducteurs des trois fils du capteur Pt100 soient parfaitement équilibrées. Une différence de résistance entre les lignes compromet directement l’algorithme de compensation à trois fils, ce qui entraîne des erreurs systématiques dans le calcul de la température. Le module accepte jusqu’à 20 Ohms de résistance de conducteur, mais les impédances asymétriques des lignes doivent être strictement évitées lors du câblage.

Conseils de mise en service et de câblage

Évitez d’utiliser des fils étamés avec les borniers à insertion directe. L’étamage peut provoquer un fluage à froid du fil au fil du temps, ce qui desserre la connexion mécanique à ressort. Utilisez plutôt des embouts isolés sertis de haute qualité ou des conducteurs multibrins dénudés. Raccordez le blindage du capteur directement à un point de terre fonctionnelle situé près de la base du module afin de protéger l’entrée analogique sensible contre les interférences électromagnétiques industrielles haute fréquence.
