Fabricant : Schneider Electric
N° de produit : STBACI0320K
Pays d'origine :France
Type de produit : Modules d’entrées analogiques
Paiement : Virement bancaire, Western Union
Poids : 150g
Dimensions : 27 mm x 130 mm x 80 mm
Port d'expédition : Xiamen
Garantie : 12 mois

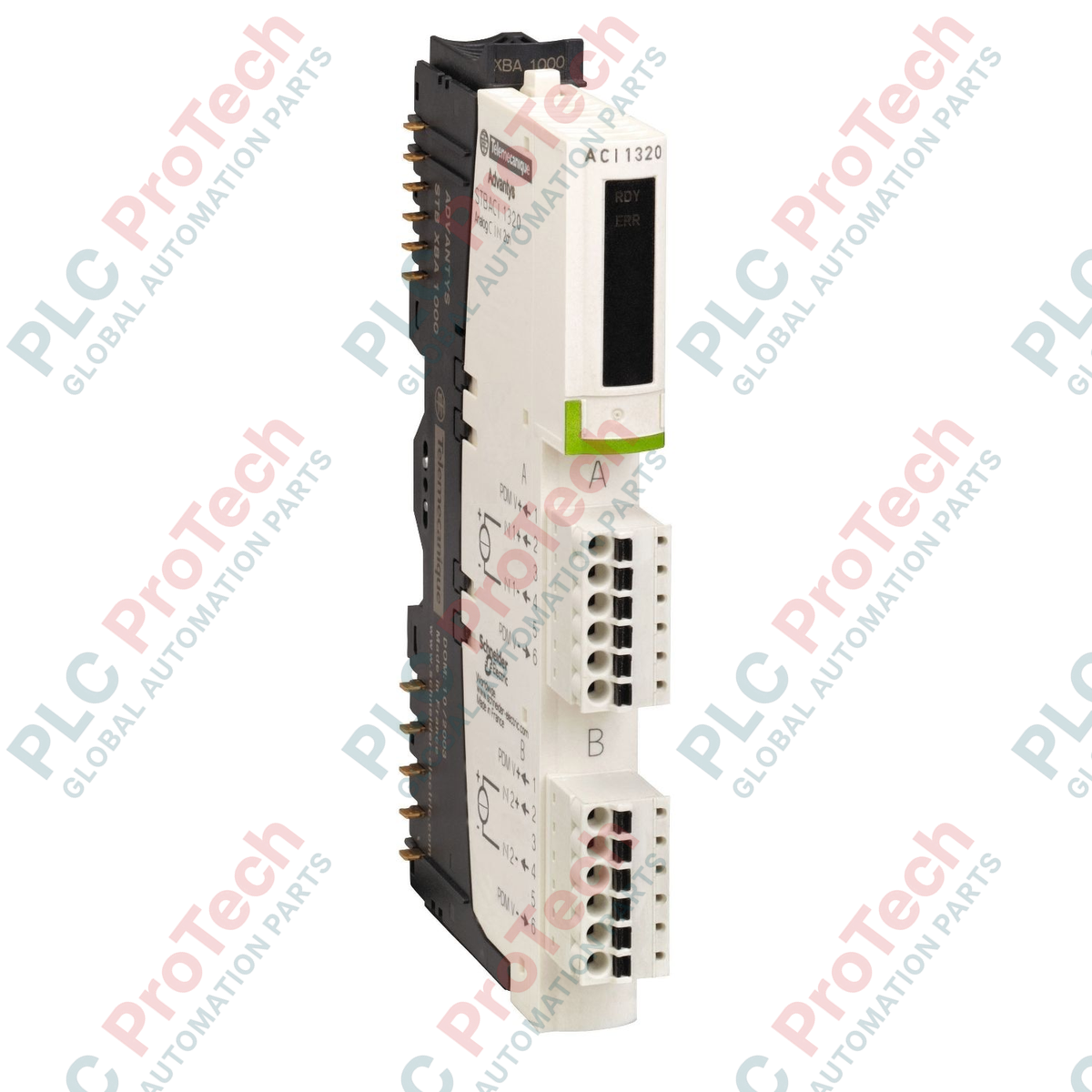

Le STBACI0320K de Schneider Electric est un module d’entrée analogique haute précision conçu pour la plateforme d’E/S distribuées Modicon STB. Ce module comporte quatre canaux d’entrée différentielle conçus pour interfacer des transmetteurs et des capteurs fonctionnant sur des boucles de courant standard. Il prend en charge les signaux d’entrée de 0 à 20 mA et de 4 à 20 mA, qu’il convertit en valeurs numériques avec une résolution de 15 bits plus signe. La configuration différentielle offre une excellente immunité au bruit, ce qui la rend idéale pour les environnements industriels électriquement perturbés.
Fonctionnant comme un composant au sein de l’îlot Modicon STB, ce module communique directement via le bus de l’îlot afin d’interfacer les réseaux du contrôleur principal par l’intermédiaire des modules d’interface réseau STB (NIM). Son encombrement réduit et sa configuration à haute densité de canaux permettent d’utiliser efficacement l’espace de l’armoire de commande tout en maintenant une conversion précise des signaux et des fonctions de diagnostic.
| Fabricant | Schneider Electric |
| Référence / modèle | STBACI0320K |
| Gamme de produits | Modicon STB / Advantys STB |
| Type de module | Module d’entrée analogique |
| Nombre de canaux | 4 différentielles |
| Plage d’entrée | 0 à 20 mA, 4 à 20 mA |
| Résolution | 15 bits + signe |
| Erreur de précision absolue | +/-0,1 % du fond d’échelle à 25 degC |
| Impédance d’entrée | 250 ohms (nominal) |
| Consommation de courant du bus | 120 mA à 5 VDC |
| Tension d’isolement | 1500 Vrms pendant 1 minute entre les entrées et la logique du bus |
| Dimensions (L x H x P) | 27 mm x 130 mm x 80 mm |
| Poids | 0,15 kg |
| Pays d’origine | France |
| Broche de borne | Désignation du signal | Description |
|---|---|---|
| 1 | In 1 + | Entrée positive du canal 1 |
| 2 | In 1 - | Entrée négative du canal 1 |
| 3 | In 2 + | Entrée positive du canal 2 |
| 4 | In 2 - | Entrée négative du canal 2 |
| 5 | In 3 + | Entrée positive du canal 3 |
| 6 | In 3 - | Entrée négative du canal 3 |
| 7 | In 4 + | Entrée positive du canal 4 |
| 8 | In 4 - | Entrée négative du canal 4 |
Le module doit être monté sur une base d’E/S Modicon STB compatible (telle que STBXBA1000 ou STBXBA2000). Assurez-vous que le rail DIN est correctement mis à la terre et que des câbles blindés sont utilisés pour toutes les liaisons d’entrée analogique afin d’éviter les interférences électromagnétiques. Connectez le blindage du câble à la borne de terre fonctionnelle prévue sur l’ensemble STB. En aucun cas le module ne doit être inséré dans un type de base incompatible, car cela pourrait endommager physiquement les connecteurs du module.
