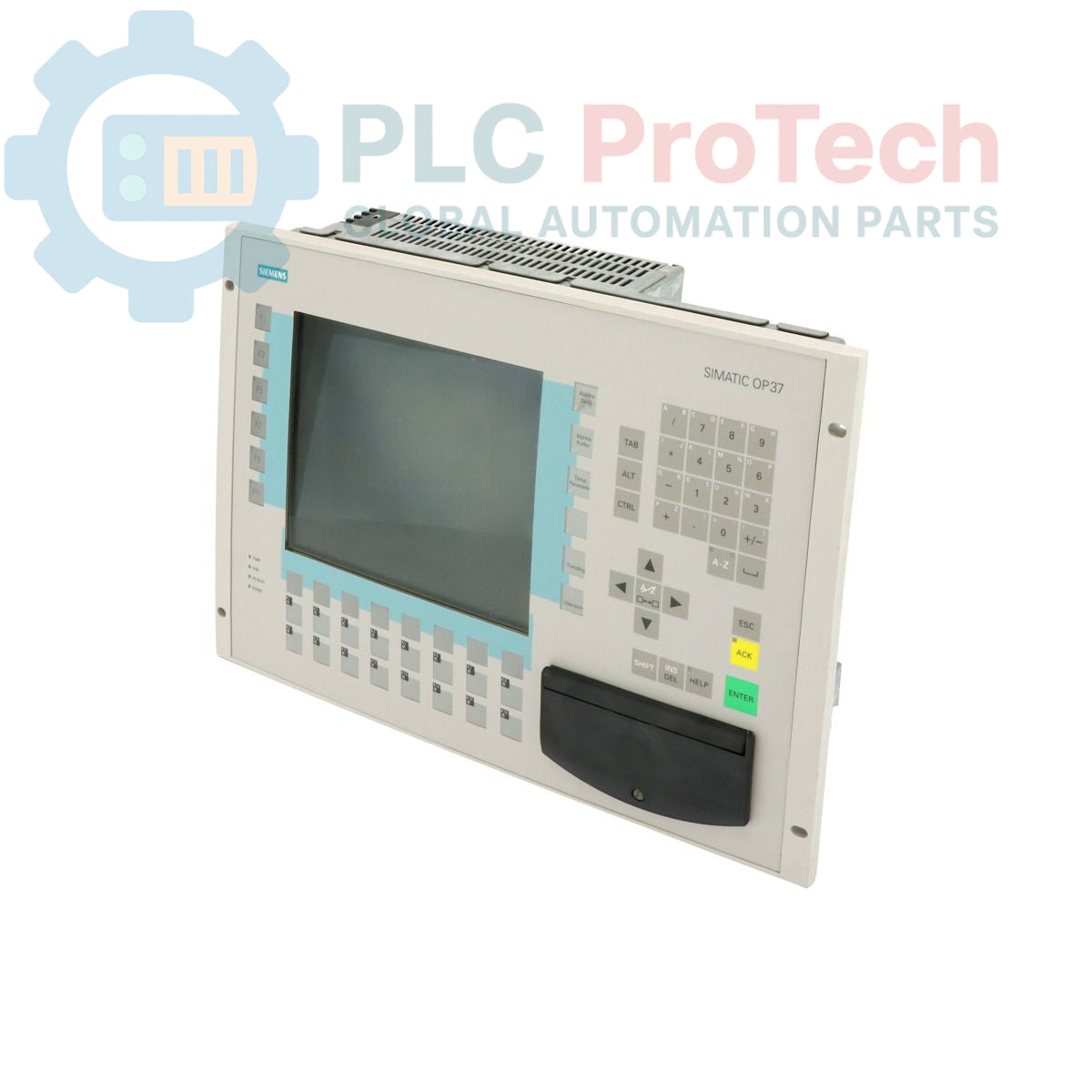

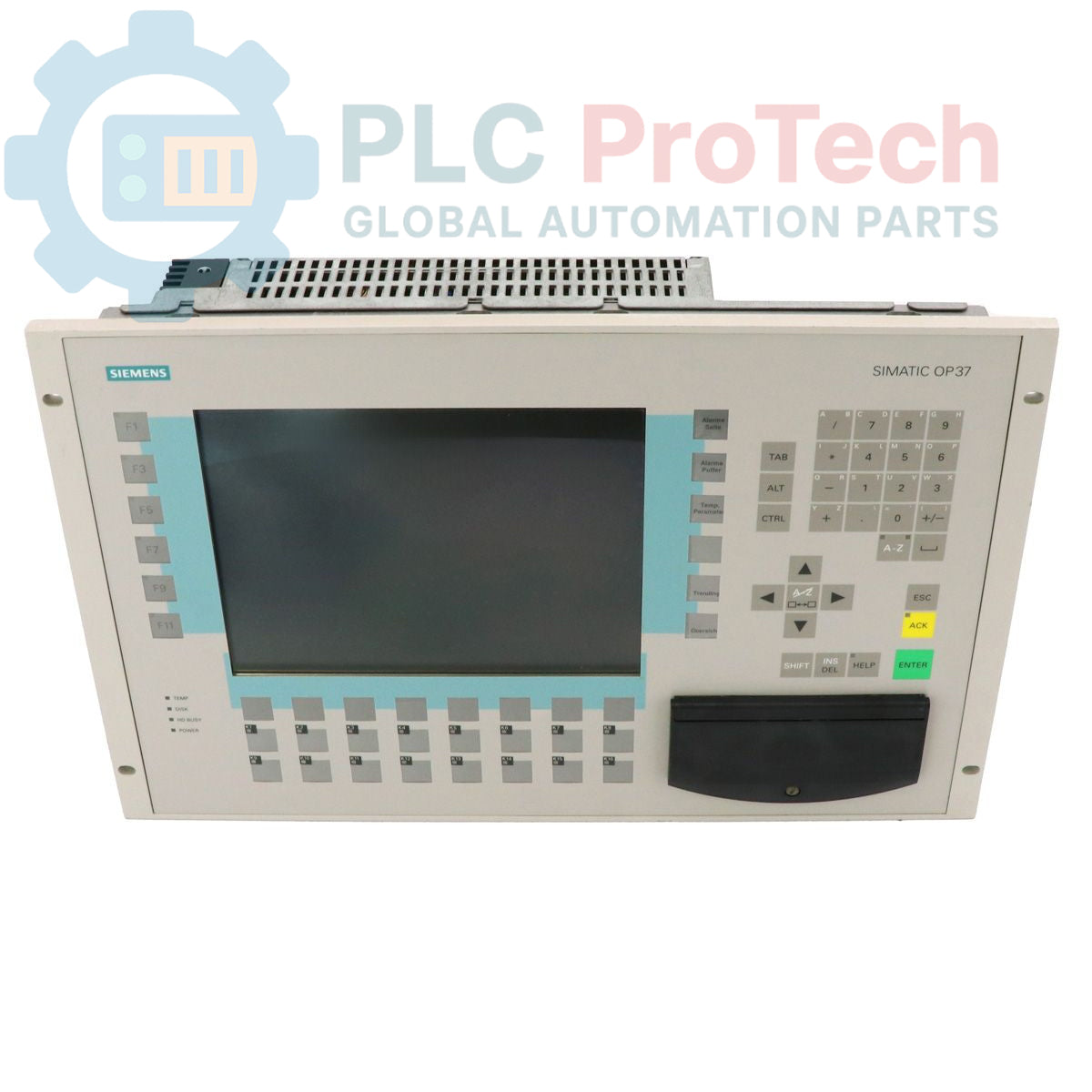

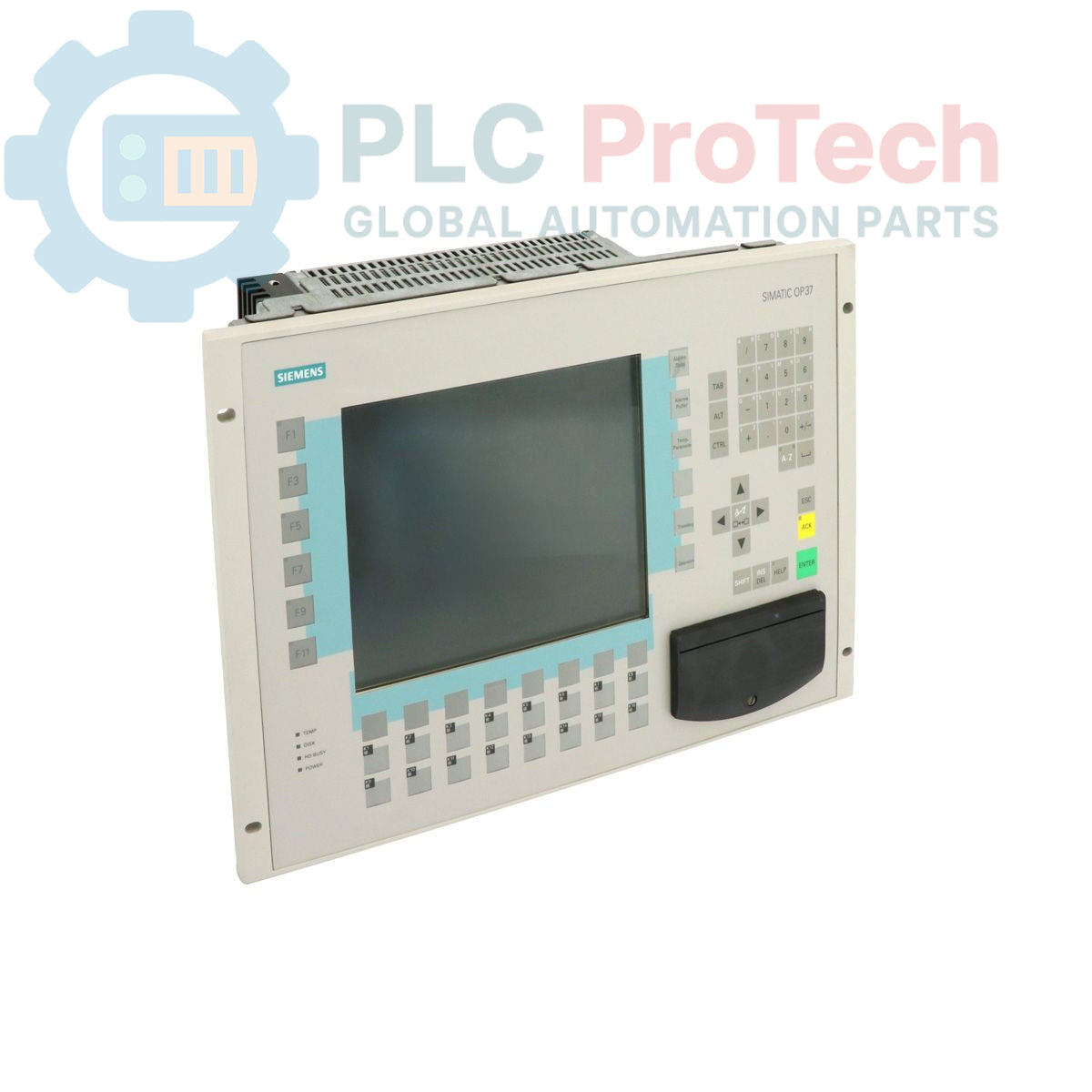

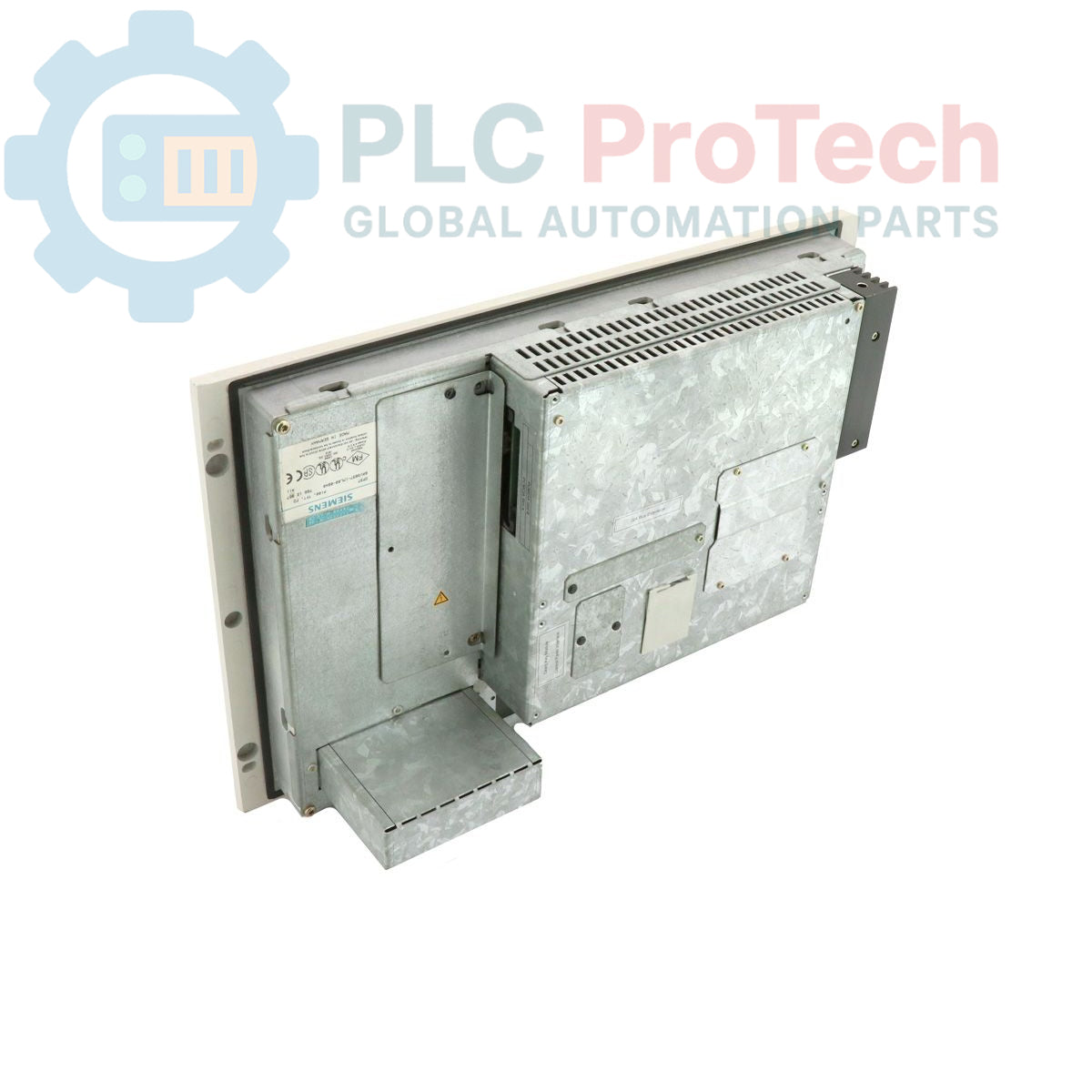

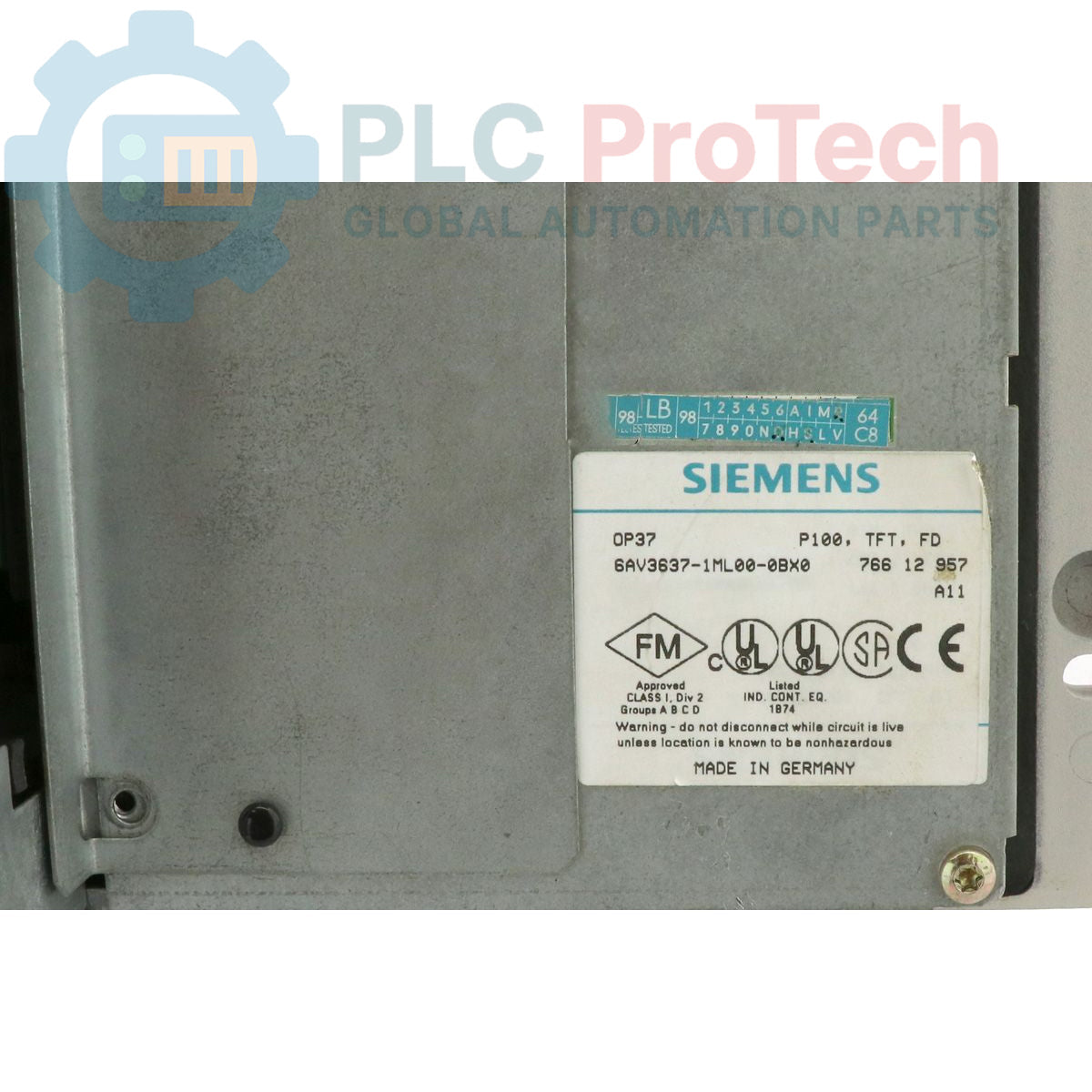

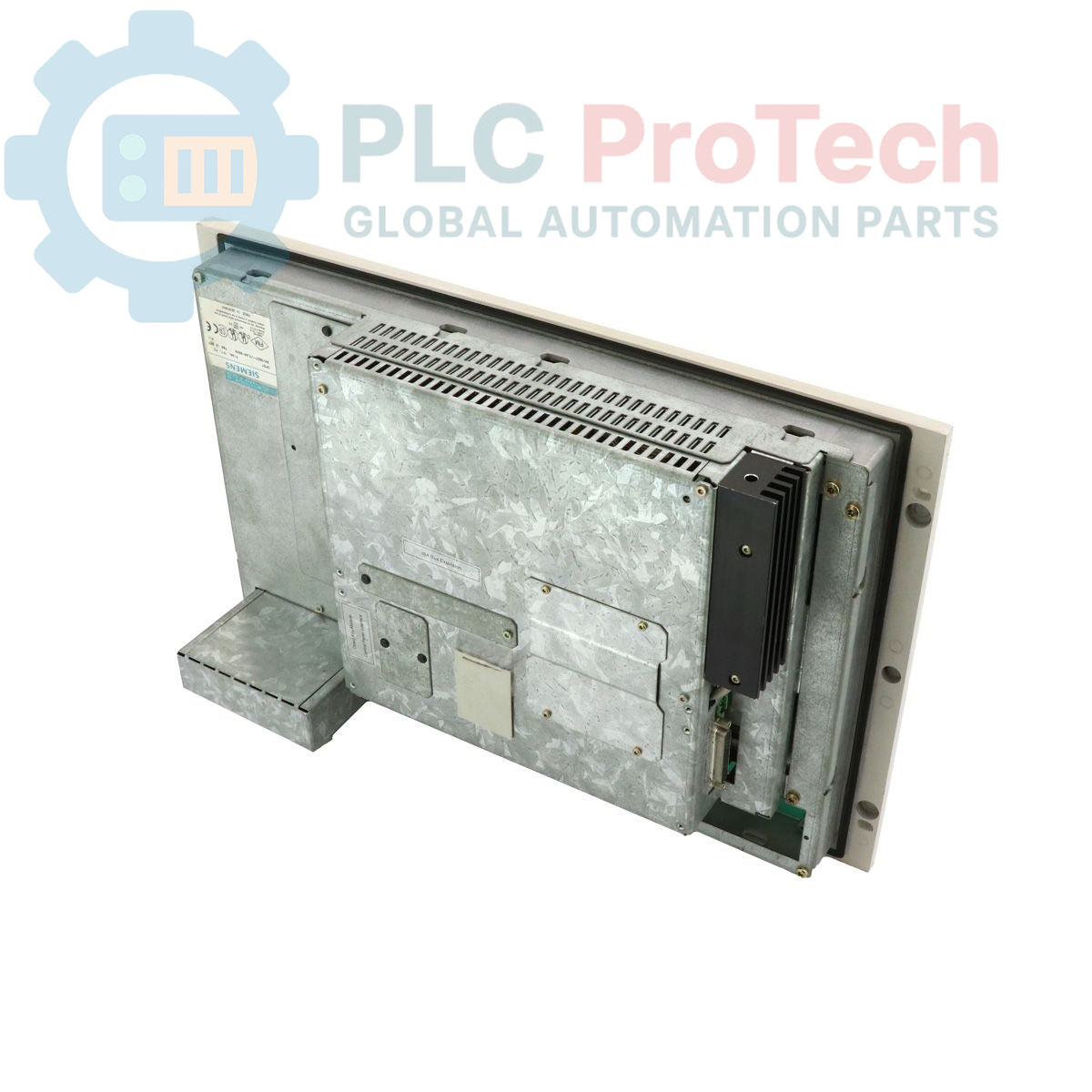

Siemens 6AV3637-1ML00-0BX0 Pupitre opérateur SIMATIC HMI OP 37

Description

Le Siemens 6AV3637-1ML00-0BX0 est un pupitre opérateur de la série OP 37 destiné aux applications industrielles de commande des machines et des processus. Cette IHM est équipée d’un processeur Pentium à 100 MHz et de 8 Mo de mémoire vive système afin d’offrir des performances réactives pour les tâches de visualisation et de commande. Elle dispose d’un écran graphique TFT couleur LC de 10,4 pouces avec une résolution de 640 × 480 pixels, offrant un retour d’information clair sur les processus. Pour la gestion des données existantes, l’appareil est équipé d’un lecteur de disquettes intégré et est fourni sans disque dur interne. Sa construction robuste garantit un fonctionnement fiable dans les environnements industriels exigeants.

Caractéristiques

• ■Écran TFT couleur de 10,4 pouces avec une résolution de 640 × 480 pixels
• ■Équipé d’un processeur Pentium à 100 MHz
• ■Équipé de 8 Mo de mémoire vive système et de 2048 ko de mémoire utilisateur
• ■Interface opérateur à touches pour un contrôle tactile
• ■Lecteur de disquettes intégré pour le transfert de projets existants
• ■Fonctionne avec une alimentation industrielle standard de 24 V CC

Applications

• ■Commande des machines et visualisation des processus
• ■Lignes de production automatisées
• ■IHM de remplacement pour les systèmes SIMATIC existants
• ■Enregistrement des données et gestion des recettes

Spécifications techniques

Directives d’installation

1. 1 Vérifiez que les dimensions de la découpe dans la porte de l’armoire correspondent aux dimensions de montage requises pour l’IHM. Assurez-vous que la surface de montage est propre, plane et exempte de débris.
2. 2 Insérez le pupitre opérateur dans la découpe par l’avant de l’armoire. Fixez-le par l’arrière à l’aide des brides de montage fournies, en les serrant successivement et uniformément afin d’assurer une étanchéité correcte.
3. 3 Raccordez l’alimentation 24 VCC aux bornes prévues à cet effet à l’arrière de l’appareil. Utilisez des conducteurs de section appropriée et respectez la polarité (+/-).
4. 4 Établissez une connexion à faible impédance entre la borne de terre de protection (PE) de l’IHM et la barre de terre principale de l’armoire. Cette connexion est essentielle pour la sécurité de l’opérateur et l’immunité aux parasites.

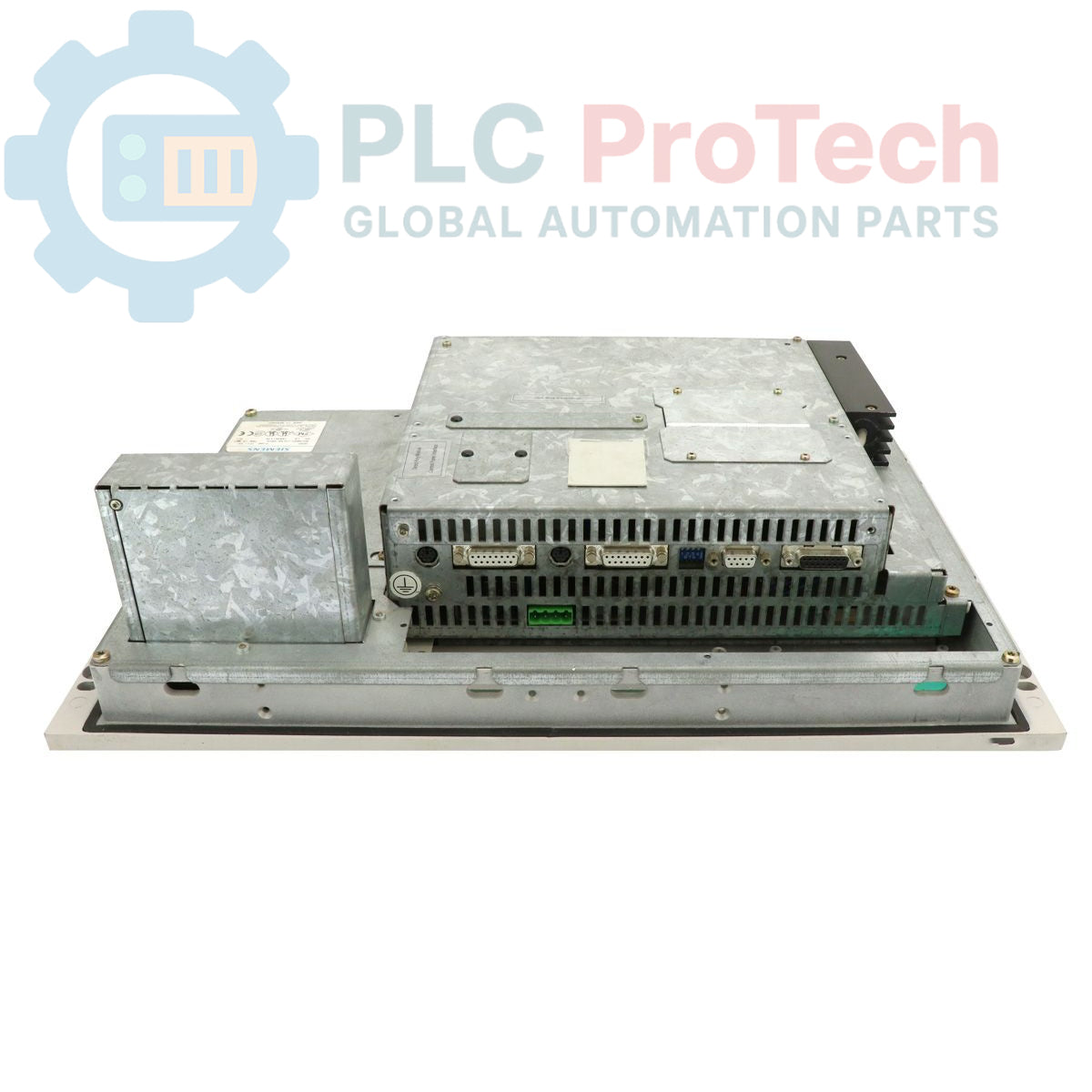

5. 5 Branchez les câbles de communication (par exemple, PROFIBUS, MPI/DP) aux ports appropriés. Assurez-vous que les blindages des câbles sont correctement raccordés à une seule extrémité afin d’éviter les boucles de masse.
