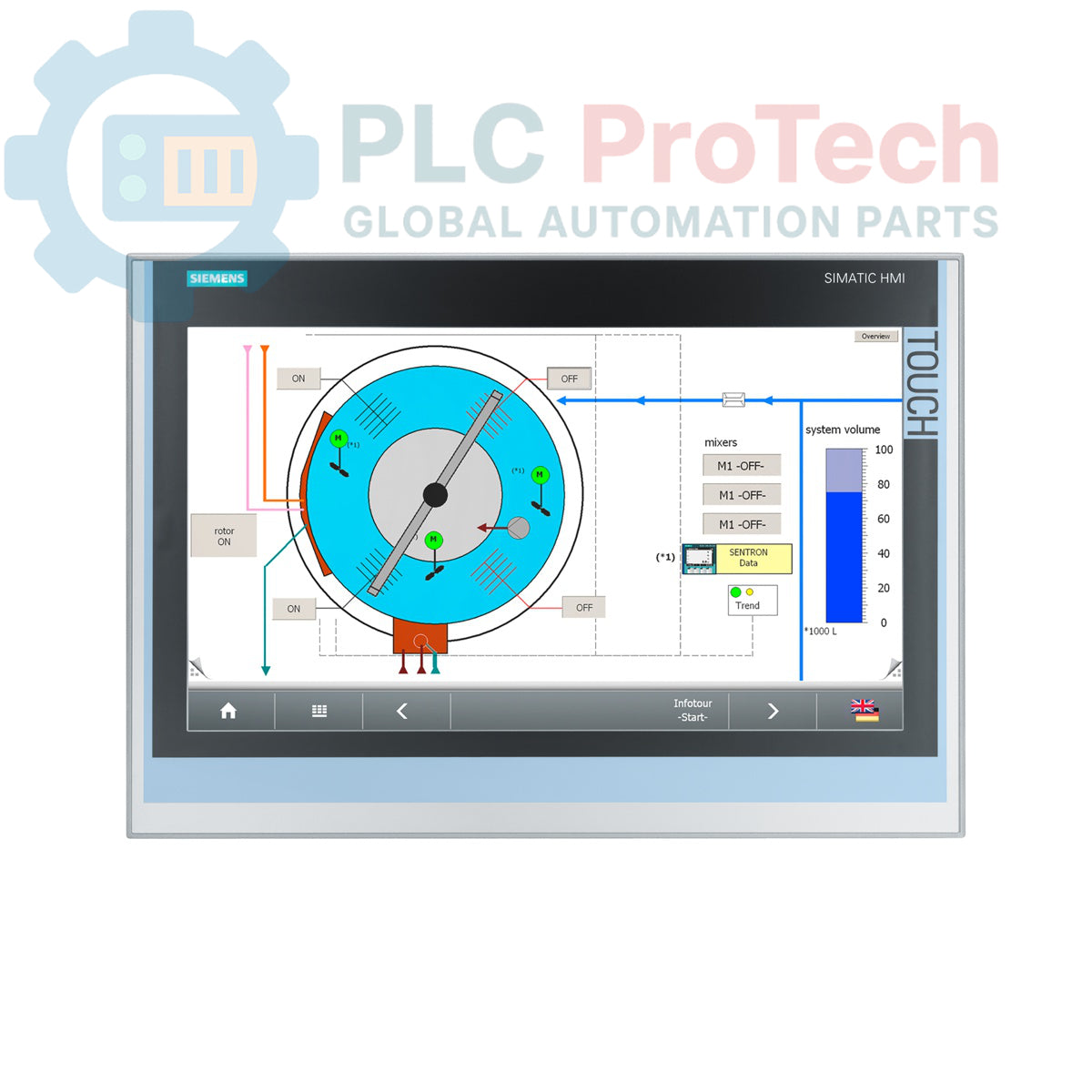

Siemens 6AV7863-3AA00-0AA0 SIMATIC IFP1900 Écran plat

Description

L’écran plat Siemens 6AV7863-3AA00-0AA0 SIMATIC IFP1900 est un écran industriel de 19 pouces conçu pour offrir une visualisation claire dans des environnements opérationnels exigeants. Ce modèle SIMATIC IFP1900 dispose d’un format panoramique 16:9 avec une résolution de 1366 x 768 pixels, offrant une qualité d’image nette pour les applications de surveillance et de contrôle. Il fonctionne avec une alimentation de 24 V CC et offre une connectivité flexible grâce à ses interfaces DisplayPort et DVI. Cette version sert uniquement d’écran, sans fonctionnalité tactile, et comprend un câble DVI de 1,8 m. Elle prend en charge des longueurs de câble allant jusqu’à 5 mètres, permettant une installation flexible dans diverses configurations industrielles, notamment les armoires de commande ou les postes opérateur.

Caractéristiques

• Écran panoramique de 19 pouces (format d’image 16:9)
• Résolution de 1366 x 768 pixels
• Fonctionne avec une alimentation de 24 V CC
• Options d’interface DisplayPort et DVI
• Fonctionnalité d’affichage sans écran tactile
• Comprend un câble DVI de 1,8 m
• Prend en charge des longueurs de câble vidéo allant jusqu’à 5 mètres

Applications

• Visualisation et surveillance des processus industriels
• Postes opérateur dans les installations de production et d’automatisation
• Intégration dans une armoire de commande pour la vue d’ensemble du système
• Systèmes d’interface homme-machine (IHM) nécessitant une sortie d’affichage dédiée
• Systèmes de supervision, de contrôle et d’acquisition de données (SCADA)

Spécifications techniques

Consignes d’installation

1. Mise hors tension du système : Avant de commencer l’installation, assurez-vous que toute l’alimentation de l’armoire de commande ou du poste opérateur est coupée et consignée conformément aux procédures de sécurité établies.
2. Montage : Fixez solidement l’écran plat dans la découpe prévue du panneau ou dans le boîtier. Veillez à laisser un espace de ventilation suffisant autour de l’appareil afin d’éviter toute surchauffe.
3. Connexion de l’alimentation : Connectez l’alimentation 24 V CC aux bornes appropriées de l’écran. Respectez la polarité afin d’éviter d’endommager l’appareil.
4. Connexion du signal vidéo : Connectez la source vidéo (par exemple, un PC industriel ou un contrôleur) à l’écran à l’aide de l’interface DVI ou DisplayPort. Utilisez le câble DVI de 1,8 m fourni ou un câble DisplayPort adapté.
5. Gestion des câbles : Acheminez correctement tous les câbles (alimentation, vidéo) afin d’éviter les tensions, les interférences et les débranchements accidentels. Assurez-vous que la longueur des câbles ne dépasse pas les 5 mètres recommandés pour une intégrité optimale du signal.
6. Mise à la terre : Assurez-vous que l’écran et tous les équipements associés sont correctement reliés à la terre de protection du système afin de garantir la sécurité et de réduire les interférences électromagnétiques (IEM).
7. Remettre sous tension et tester : Après avoir vérifié et sécurisé toutes les connexions, remettez le système sous tension et testez le fonctionnement de l’écran, notamment la qualité et la résolution de l’image.
