Siemens 6AV7881-3AE00-6DA0 SIMATIC IPC277D Nanopanel PC

Description

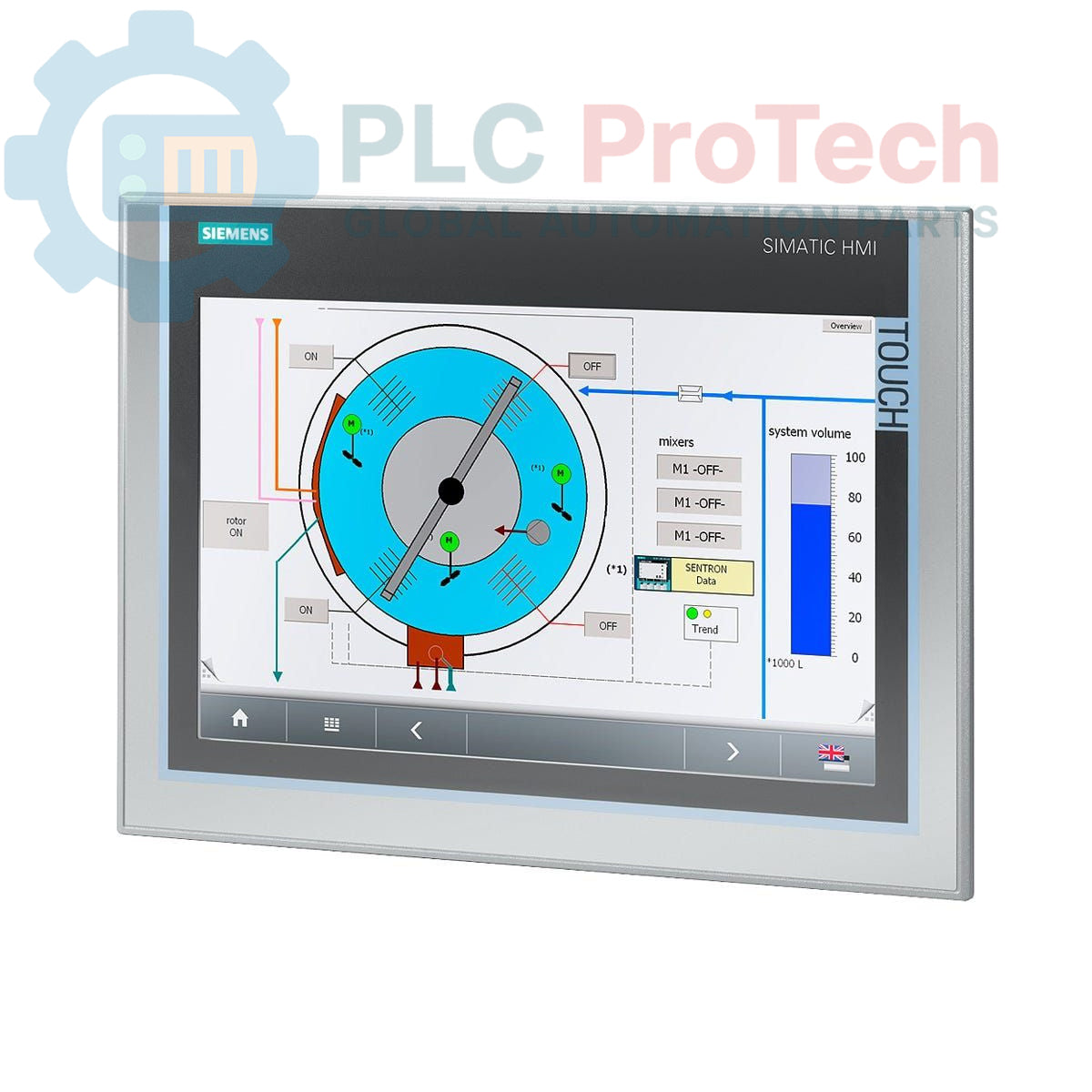

Ce Siemens 6AV7881-3AE00-6DA0 est un PC panneau SIMATIC IPC277D Nanopanel conçu pour les tâches de visualisation et de contrôle intégrés au niveau de la machine. Il est équipé d’un écran tactile TFT de 12 pouces et fonctionne avec un processeur Intel ATOM E660 (1,3 GHz) et 2 Go de RAM. Pour le stockage, l’appareil dispose d’un disque SSD de 240 Go (SATA) et d’un emplacement CompactFlash pour une extension supplémentaire. La connectivité est assurée par deux ports Ethernet Gigabit, trois ports USB 2.0 haute intensité et une interface série. Le système fonctionne avec une alimentation de 24 V CC et Windows Embedded Standard 7 SP1 est préinstallé.

Caractéristiques

• Écran tactile TFT de 12 pouces pour l’interface opérateur
• Processeur Intel ATOM E660 à 1,3 GHz
• 2 Go de RAM intégrée
• Disque SSD SATA de 240 Go pour un fonctionnement fiable et un démarrage rapide
• Deux ports Ethernet 10/100/1000 Mbit/s pour l’intégration au réseau
• Trois ports USB 2.0 haute intensité et un port série (COM1)
• Emplacement pour carte CompactFlash intégré
• Fonctionne avec une alimentation industrielle standard de 24 V CC
• Préinstallé avec Windows Embedded Standard 7 SP1 (WES 7 SP1)

Applications

• Interface homme-machine (IHM) au niveau de la machine
• Systèmes d’acquisition et d’enregistrement des données
• Visualisation et contrôle des processus de fabrication
• Postes opérateur compacts pour salle de contrôle
• Terminaux de système d’exécution de la fabrication (MES)

Spécifications techniques

Directives d’installation

1. 1 Découpe et montage du panneau : Préparez la découpe de l’armoire conformément aux plans mécaniques de l’appareil. Assurez-vous que la surface de montage est propre, plane et rigide. Insérez le Panel PC dans la découpe et fixez-le uniformément à l’aide de toutes les brides de montage fournies afin de maintenir l’indice de protection IP spécifié. Ne serrez pas excessivement.
2. 2 Connexion à la terre de protection (PE) : Reliez la borne de mise à la terre du châssis à la barre principale de terre de protection de l’armoire à l’aide d’un conducteur à faible impédance. Cette connexion est essentielle pour la sécurité du personnel et l’immunité au bruit.
3. 3 Câblage de l’alimentation : Raccordez une source d’alimentation 24 V CC stable et régulée aux bornes d’entrée d’alimentation désignées. Vérifiez la polarité correcte (+/-) avant la mise sous tension. Utilisez des conducteurs de section appropriée et assurez-vous que l’alimentation est correctement protégée contre les surintensités.
4. 4 Connexions d’interface : Branchez les câbles Ethernet, USB et série requis. Acheminez les câbles de communication séparément du câblage d’alimentation haute tension afin de réduire les interférences électromagnétiques (IEM). Utilisez des câbles blindés pour toutes les communications de données lorsque cela est spécifié.
5. 5 Mise sous tension du système : Après avoir vérifié toutes les connexions, retirez le dispositif de consignation LOTO et mettez le système sous tension. Observez la séquence de démarrage pour vous assurer que le système d’exploitation se charge correctement. Procédez à la configuration logicielle propre à l’application.
