Siemens 6AV7884-1AH30-4EB0 SIMATIC HMI IPC 477C Panel PC

Description

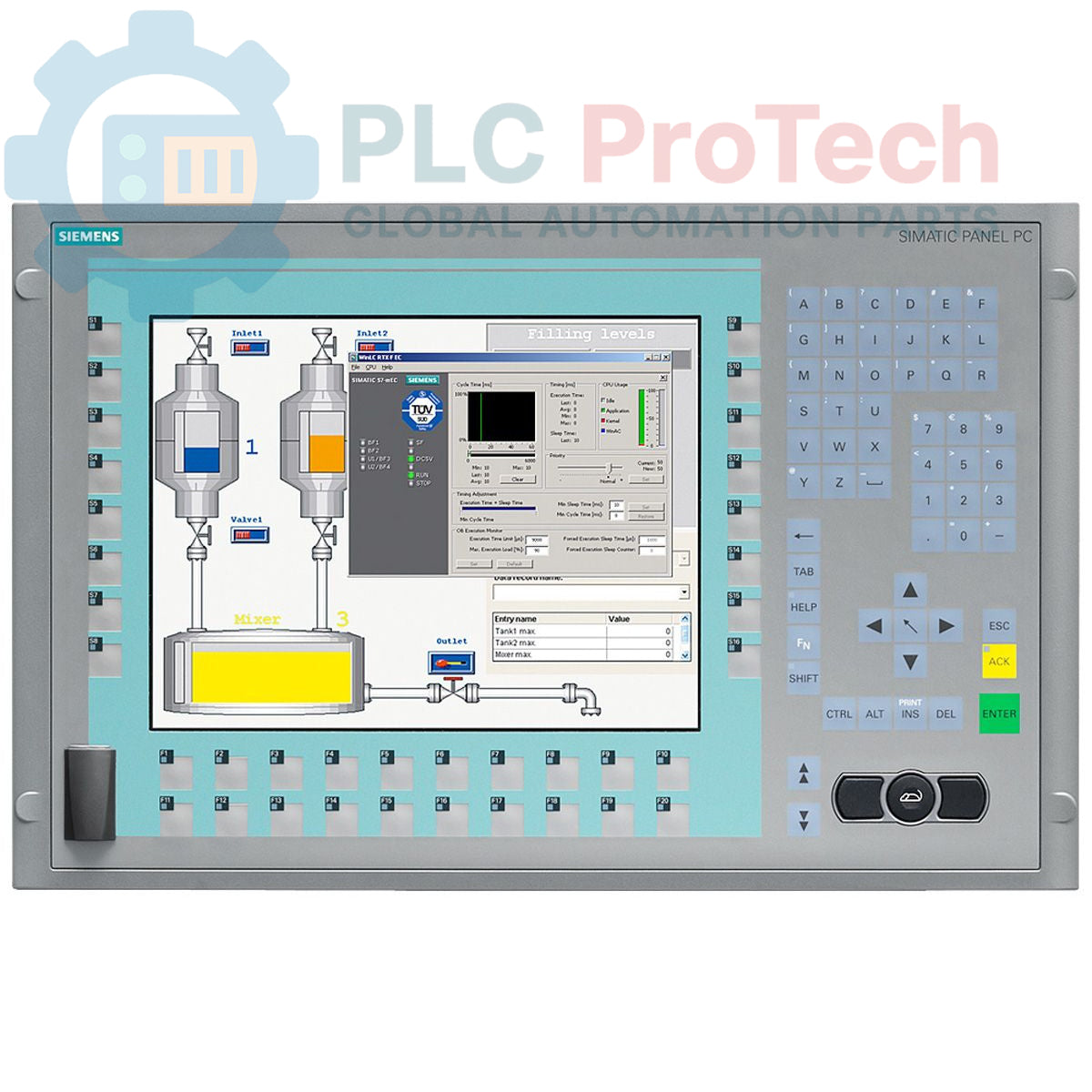

Le Siemens 6AV7884-1AH30-4EB0 est un SIMATIC HMI IPC 477C, un Panel PC robuste conçu pour les applications d’interface homme-machine dans les environnements industriels. Ce modèle spécifique est une unité complète équipée d’un écran de 12 pouces avec touches offrant une résolution de 800 × 600 pixels. Il est alimenté par un processeur Intel Core 2 Duo à 1,2 GHz et dispose de 4 Go de RAM DDR3. Pour le stockage et le système d’exploitation, il comprend une carte CompactFlash de 8 Go sur laquelle Windows Embedded Standard 7 est préinstallé. L’ensemble comprend également des licences pour les logiciels WinCC flexible 2008 et WinAC RTX, offrant une plateforme complète pour les tâches de commande et de visualisation.

Caractéristiques

• Écran de 12 pouces avec touches physiques pour la saisie opérateur.
• Processeur Intel Core 2 Duo à 1,2 GHz pour les tâches IHM exigeantes.
• 4 Go de mémoire système DDR3.
• Windows Embedded Standard 7 préinstallé sur une carte CF de 8 Go.
• Ports de communication PROFINET (IE) et PROFIBUS DP 12 intégrés.
• Cinq ports USB au total pour la connexion de périphériques (4 à l’arrière, 1 à l’avant).
• Comprend l’ensemble logiciel WinCC flexible 2008 et WinAC RTX.

Applications

• Visualisation et contrôle au niveau des machines.
• Surveillance des processus dans les environnements de fabrication et les lignes de production.
• Systèmes d’acquisition et d’enregistrement des données.
• Solutions d’automatisation basées sur PC nécessitant une IHM intégrée.

Spécifications techniques

Directives d’installation

1. 1 Découpe et montage sur panneau : Préparez la découpe du panneau de l’armoire de commande conformément aux plans mécaniques de l’appareil. Assurez-vous que la surface de montage est propre, plane et exempte de débris. Insérez le Panel PC dans la découpe et fixez-le uniformément à l’aide de tous les étriers de montage fournis afin de maintenir l’indice IP spécifié. Ne serrez pas excessivement.
2. 2 Raccordement à la terre de protection (PE) : Raccordez le châssis au système de terre de protection de l’armoire à l’aide d’un conducteur à faible impédance. Le point de raccordement sur l’appareil est généralement identifié par le symbole PE. Une mise à la terre sûre et fiable est essentielle pour la sécurité des opérateurs et la compatibilité électromagnétique (CEM).
3. 3 Raccordement de l’alimentation : Raccordez l’alimentation CC spécifiée aux bornes d’entrée d’alimentation. Vérifiez que la tension d’alimentation correspond à celle indiquée sur l’étiquette de l’appareil. Utilisez des conducteurs de section appropriée et respectez la polarité. Acheminez les câbles d’alimentation séparément des lignes haute tension ou de communication afin de réduire les interférences.
4. 4 Installation des câbles de communication : Raccordez les câbles PROFINET, PROFIBUS et USB selon les besoins. Utilisez des câbles blindés pour toutes les communications de données. Assurez-vous que les blindages des câbles sont correctement raccordés aux deux extrémités au châssis mis à la terre ou aux bornes de blindage désignées afin de préserver l’intégrité du signal et les performances en matière de CEM. Fixez fermement tous les connecteurs.
