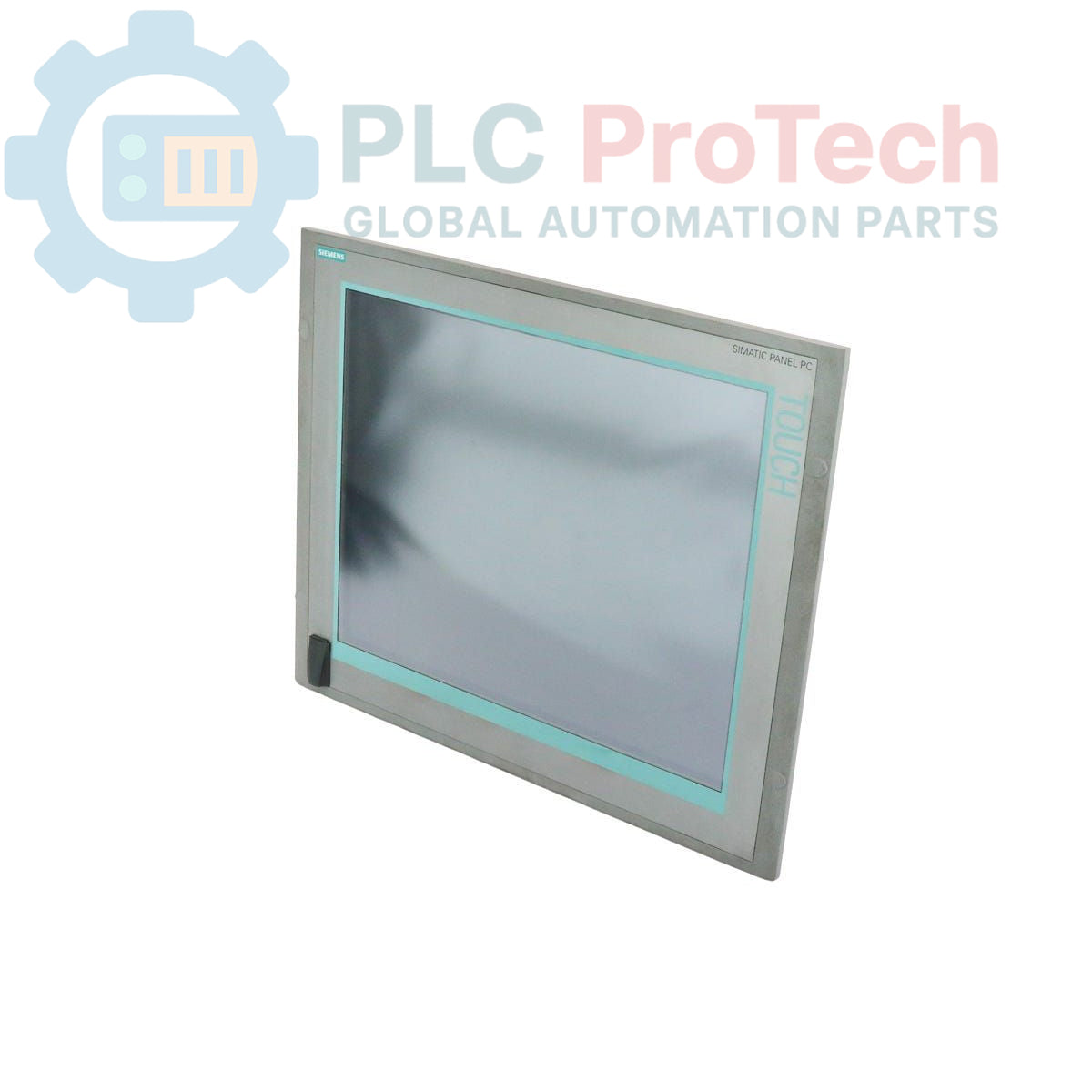

Siemens 6AV7884-5AG20-3BA0 SIMATIC HMI IPC 477C Panel PC

Description

Le 6AV7884-5AG20-3BA0 de Siemens est un Panel PC SIMATIC HMI IPC 477C, proposé sous forme de pack optionnel conçu pour les applications industrielles de visualisation et de contrôle. Cet appareil est doté d’un écran tactile de 19 pouces avec une résolution de 1280x1024 pixels, offrant une interface claire pour l’interaction avec l’opérateur. Il est équipé d’un processeur Core 2 Duo à 1,2 GHz, de 2 Go de mémoire vive DDR3 et d’une carte CompactFlash (CF) de 4 Go pour le stockage. Le système est livré avec Windows Embedded Standard 2009 préinstallé, sans logiciel SIMATIC supplémentaire. La connectivité comprend PROFINET (IE) avec deux ports Ethernet de 1 Gbit et un total de cinq ports USB (quatre à l’arrière et un à l’avant). Ce Panel PC est compatible avec WinCC flexible 2008 et WinAC pour des solutions d’automatisation intégrées.

Caractéristiques

• Écran tactile de 19 pouces avec une résolution de 1280x1024
• Processeur Core 2 Duo à 1,2 GHz
• 2 Go de mémoire vive DDR3
• Carte CompactFlash (CF) de 4 Go
• Interface PROFINET (IE) avec 2 ports Ethernet de 1 Gbit
• 5 ports USB (4 à l’arrière, 1 à l’avant)
• Windows Embedded Standard 2009 préinstallé (sans logiciel SIMATIC)
• Conçu pour être compatible avec WinCC flexible 2008/WinAC

Applications

• Fonctions d’interface homme-machine (IHM) dans les environnements industriels
• Visualisation et contrôle des processus dans la fabrication et l’automatisation
• Acquisition et traitement des données pour le fonctionnement des machines
• Intégration dans des systèmes de commande basés sur PROFINET
• Panneaux opérateur pour les lignes de production et les machines

Spécifications techniques

Connexions / Interfaces

• Ethernet : 2 ports 1 Gbit pour la connectivité PROFINET (IE).
• USB : 4 ports situés à l’arrière et 1 port situé à l’avant pour le raccordement de périphériques.

Instructions d’installation

1. Mise hors tension du système : Avant l’installation, assurez-vous que toute l’alimentation du système et des équipements associés est complètement coupée et condamnée.
2. Montage : Fixez solidement le Panel PC dans une armoire industrielle ou une découpe de panneau appropriée, en prévoyant suffisamment d’espace pour la ventilation et le passage des câbles.
3. Raccordement électrique : Connectez le câble d’alimentation approprié à l’entrée d’alimentation du Panel PC. Vérifiez la tension et la polarité correctes avant de mettre l’appareil sous tension.
4. Mise à la terre : Établissez une connexion appropriée à la terre de protection (PE) avec le châssis du Panel PC afin de garantir la sécurité électrique et de réduire les interférences électromagnétiques.
5. Connexions Ethernet : Connectez PROFINET (IE) et les autres câbles réseau aux ports Ethernet 1 Gbit désignés. Utilisez des câbles blindés dans les environnements industriels afin de préserver l’intégrité du signal.
6. Périphériques USB : Connectez les périphériques USB requis (par ex. clavier, souris, lecteur de codes-barres) aux ports USB disponibles.
7. Gestion des câbles : Acheminez tous les câbles de manière ordonnée et sécurisée, en séparant les câbles d’alimentation des câbles de signal afin d’éviter les interférences.
8. Vérification de l’environnement : Assurez-vous que l’environnement d’installation respecte les spécifications du Panel PC en matière de température de fonctionnement, d’humidité et de vibrations.
