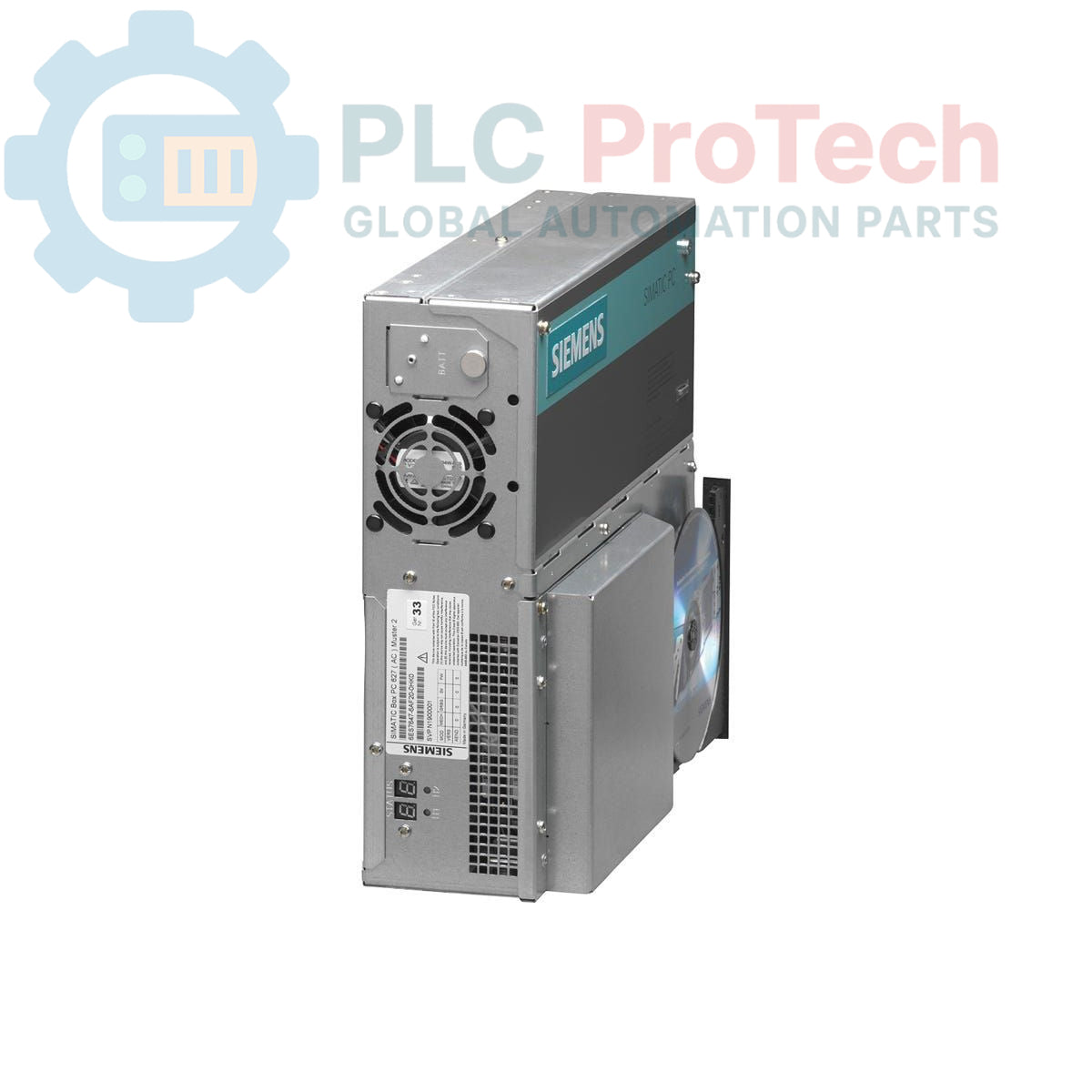

Siemens 6ES7647-6AC10-0AX0 SIMATIC Box PC 627, PC industriel

Description

Le 6ES7647-6AC10-0AX0 de Siemens est un SIMATIC Box PC 627, conçu comme un ordinateur personnel industriel robuste pour diverses applications d’automatisation. Cet appareil est doté d’un circuit graphique AGP intégré avec 8 à 128 Mo de mémoire partagée, offrant des capacités de sortie visuelle. Pour la connectivité réseau, il comprend deux ports Ethernet RJ45 10/100 Mbit/s, ainsi que quatre ports USB V2.0 à fort courant et un port série (COM1) pour l’intégration de périphériques. Un contrôleur RAID intégré améliore l’intégrité des données et la flexibilité du stockage. Le PC 627 comprend également un emplacement pour lecteur Compact Flash, un minuteur chien de garde ainsi qu’une surveillance de la température et du ventilateur pour assurer un fonctionnement fiable dans les environnements industriels. Il est équipé d’une UC Pentium M 730 à 1,6 GHz, de 256 Mo de RAM SODIMM DDR2 533 et d’un disque dur SATA de 80 Go (sans système d’exploitation). L’alimentation est fournie par un bloc d’alimentation industriel CA 110/230 V compatible NAMUR, et l’appareil est livré avec une carte d’interface PCI offrant des ports COM2 et LPT1 supplémentaires.

Caractéristiques

• Graphisme AGP intégré avec mémoire partagée de 8 à 128 Mo
• 2 ports Ethernet RJ45 10/100 Mbit/s
• 4 ports USB V2.0 (fort courant)
• 1 port série (COM1)
• Contrôleur RAID intégré
• 1 emplacement pour lecteur Compact Flash
• Surveillance du chien de garde, de la température et du ventilateur
• 2 emplacements d’extension PCI libres
• UC Pentium M 730 à 1,6 GHz, FSB 533 MHz, 2 Mo de SLC
• RAM SODIMM DDR2 533 de 256 Mo
• Unité d’alimentation industrielle CA 110/230 V avec NAMUR
• Carte d’interface PCI avec ports COM2 et LPT1
• Disque dur SATA de 80 Go (sans système d’exploitation)

Applications

Le Siemens SIMATIC Box PC 627 convient à un large éventail d’applications d’automatisation industrielle, notamment :

• Systèmes d’interface homme-machine (IHM)
• Acquisition et traitement des données
• Commande et visualisation des machines
• Passerelles de communication industrielle
• Prise en charge des systèmes de contrôle-commande distribués (DCS)
• Intégration aux systèmes d’exécution de la production (MES)

Spécifications techniques

Connexions / Interfaces

• Ethernet : 2x RJ45 (10/100 Mbit/s)
• USB : 4x USB V2.0 (fort courant)
• Série : 1x COM1 (intégré), 1x COM2 (via une carte PCI)
• Parallèle : 1x LPT1 (via une carte PCI)
• Stockage : Disque dur SATA, emplacement Compact Flash

Directives d’installation

1. Mise hors tension du système : Avant l’installation, assurez-vous que toute l’alimentation du système et des équipements associés est déconnectée et consignée conformément aux procédures de sécurité.
2. Montage : Fixez solidement le Box PC dans une armoire industrielle ou un rack adapté, en veillant à assurer une ventilation suffisante et un dégagement adéquat pour le passage des câbles et la maintenance.
3. Raccordement électrique : Branchez l’alimentation industrielle CA 110/230 V à une source d’alimentation stable et protégée. Vérifiez que la tension et la mise à la terre sont correctes.
4. Mise à la terre : Assurez une mise à la terre correcte de l’unité vers la barre de terre de l’armoire afin de réduire les parasites électriques et d’améliorer la sécurité.
5. Connexions des périphériques : Branchez les câbles Ethernet aux ports RJ45, les périphériques USB aux ports USB et les périphériques série/parallèles aux ports COM/LPT correspondants, selon les exigences de l’application.
6. Gestion des câbles : Acheminez soigneusement tous les câbles en séparant les câbles d’alimentation des câbles de signal afin d’éviter les interférences. Utilisez un dispositif anti-traction si nécessaire.
7. Refroidissement : Vérifiez que les ventilateurs de refroidissement ne sont pas obstrués et fonctionnent correctement afin de maintenir une température de fonctionnement optimale.
8. Mise sous tension initiale : Une fois toutes les connexions sécurisées, remettez le système sous tension et vérifiez le démarrage ainsi que l’état des voyants.
