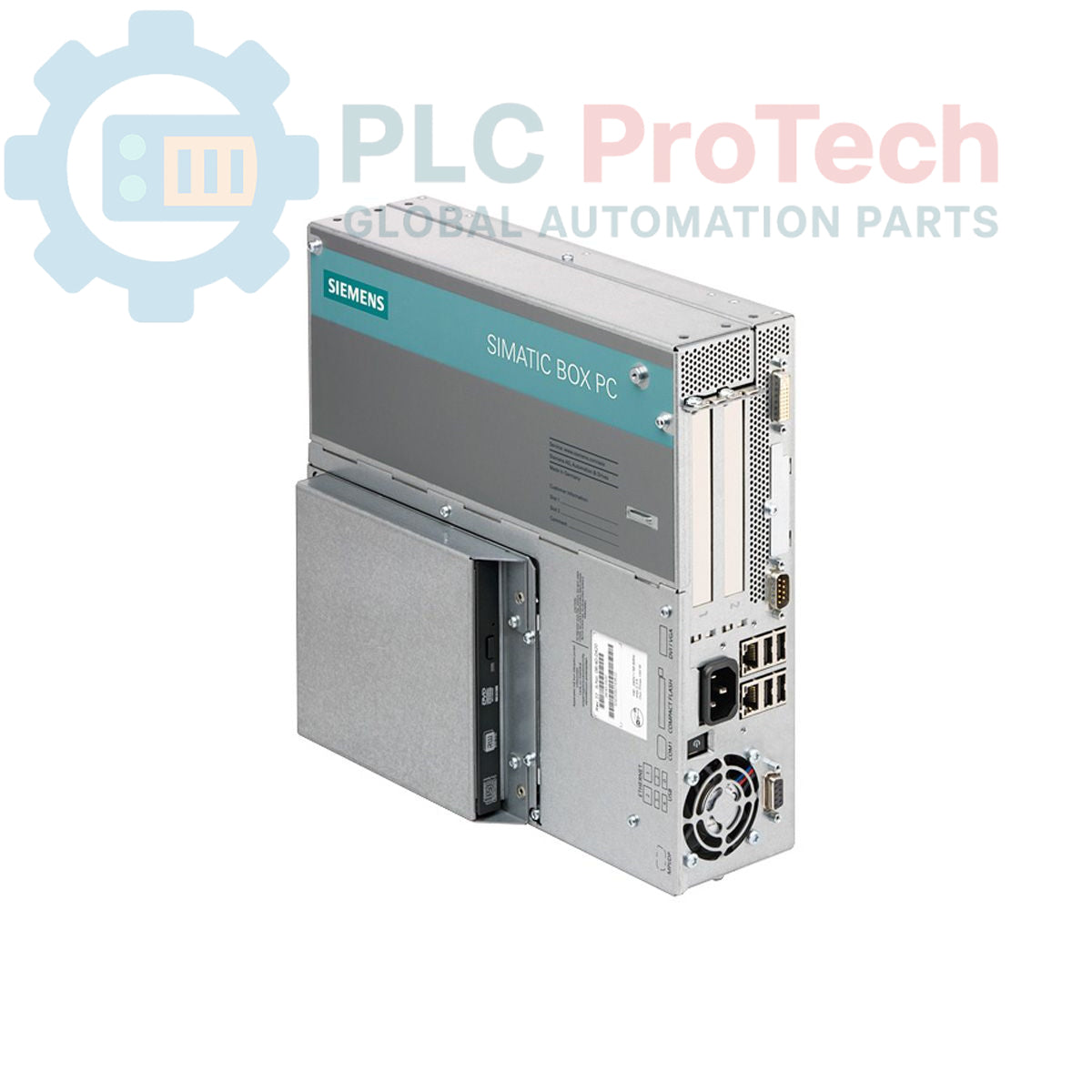

Siemens 6ES7647-6BH20-0CB0 SIMATIC Box PC 627B PC industriel

Description

Le Siemens 6ES7647-6BH20-0CB0 est un SIMATIC Box PC 627B, un ordinateur industriel conçu pour les tâches exigeantes d’automatisation, de contrôle et de visualisation. Cette configuration spécifique est équipée d’un processeur Intel Core 2 Duo T7400, de 1 Go de RAM DDR2 et d’un disque dur SATA de 250 Go. Il offre de nombreuses options de connectivité, notamment un double Ethernet Gigabit, une interface native PROFIBUS/MPI et plusieurs ports USB 2.0. L’unité est livrée avec Windows XP Professional SP2 préinstallé et comprend une alimentation industrielle AC 110/230 V intégrée, ce qui la rend adaptée à une utilisation directe en environnement industriel.

Caractéristiques

• Processeur : Intel Core 2 Duo T7400 (2,16 GHz, 4 Mo SLC)
• Mémoire : 1 Go DDR2 667 SODIMM et 2 Mo SRAM tamponnée
• Stockage : disque dur SATA 250 Go
• Communications industrielles : port PROFIBUS/MPI intégré
• Réseau : double port Ethernet RJ45 10/100/1000 Mbit/s
• Extension : deux emplacements PCI disponibles pour cartes supplémentaires
• Intégrité du système : contrôleur RAID intégré et surveillance du watchdog, de la température et de l’état des ventilateurs
• Système d’exploitation : Windows XP Professional SP2 préinstallé (multilingue)
• Alimentation : alimentation industrielle intégrée 110/230 V AC conforme NAMUR

Applications

• Traitement et contrôle des données au niveau machine
• Interface homme-machine (IHM) et applications SCADA
• Visualisation des processus et enregistrement des données
• Passerelle industrielle pour réseaux d’atelier
• Systèmes d’assurance qualité et d’inspection

Caractéristiques techniques

Consignes d'installation

1. 1 Assurez-vous que l'armoire de commande est hors tension et vérifiée en état zéro énergie avant de commencer l'installation.
2. 2 Fixez solidement le Box PC à l'intérieur de l'enceinte. Vérifiez que les exigences minimales d'espace pour la ventilation sont respectées afin d'éviter toute surchauffe.
3. 3 Reliez le châssis au bus principal de terre de protection (PE) de l'armoire à l'aide d'un conducteur à faible impédance. Cette connexion doit être réalisée en premier.
4. 4 Branchez le câble d'alimentation AC 110/230V aux bornes d'entrée désignées sur le PC. Vérifiez que la tension de la source correspond à la puissance nominale de l'alimentation.
5. 5 Connectez tous les câbles de communication requis, tels que Ethernet, PROFIBUS/MPI et périphériques USB. Assurez-vous de respecter les bonnes pratiques de blindage et de mise à la terre pour tous les câbles de données.
6. 6 Après avoir vérifié que toutes les connexions sont sécurisées et correctes, retirez les dispositifs LOTO et réactivez l'armoire pour le démarrage et la mise en service du système.
