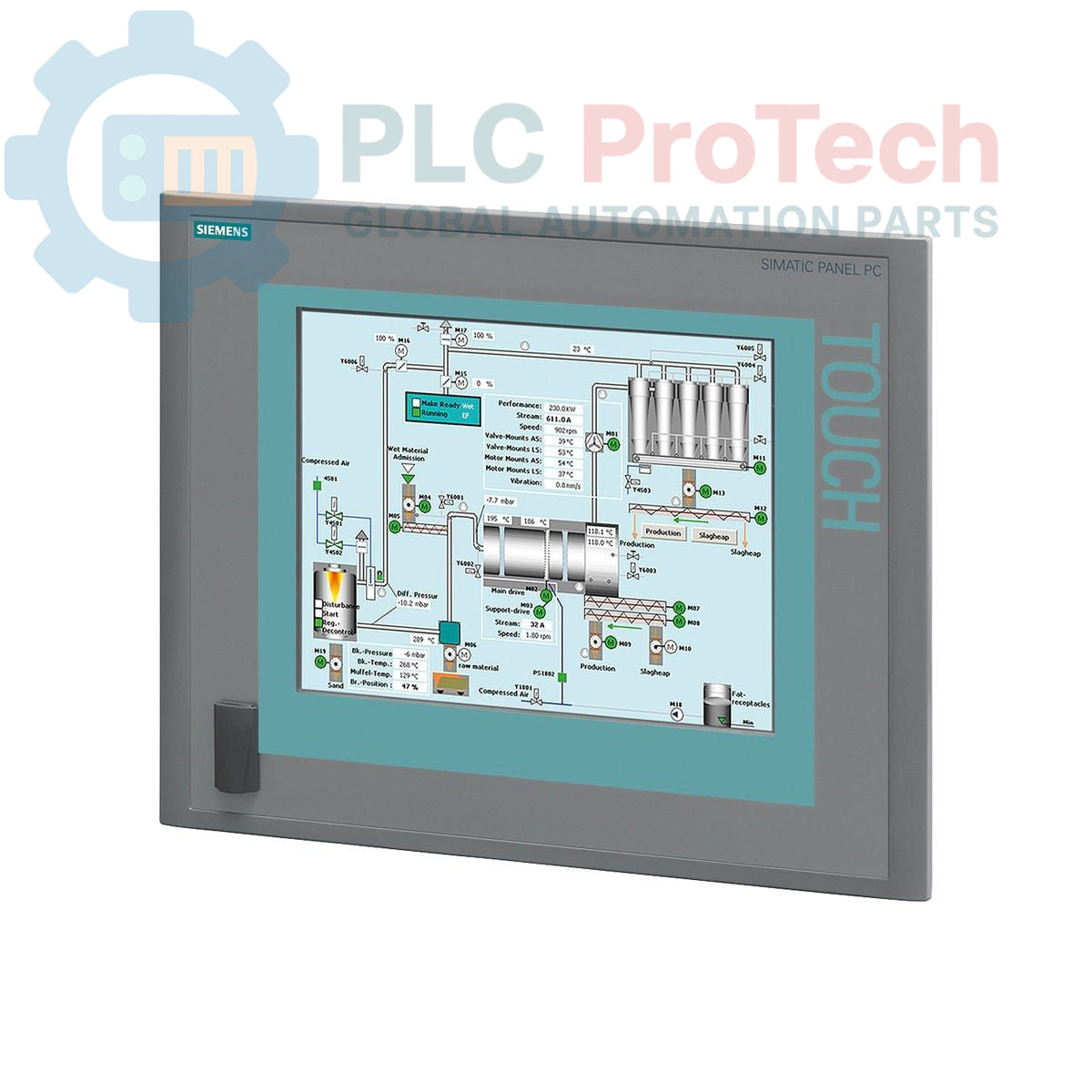

Siemens 6ES7676-1BA00-0CB0 SIMATIC Panel PC 477B

Description

Le Siemens 6ES7676-1BA00-0CB0 est un SIMATIC Panel PC 477B-RTX (DP), conçu pour les applications industrielles d’interface homme-machine (HMI) et de commande. Cet appareil est équipé d’un écran tactile de 12 pouces avec une résolution de 800x600 et d’un panneau frontal standard avec une interface USB. Il intègre un processeur Intel Celeron M à 1,0 GHz et 1 Go de RAM DDR2. Ses capacités de communication comprennent PROFIBUS DP 12, deux ports Ethernet de 1 Gbit/s, quatre ports USB 2.0 (fournissant chacun 500 mA) et un port série RS232. Le Panel PC fonctionne sur une alimentation CC 24 V et comprend deux emplacements CF, avec une carte Compact-Flash de 2 Go préinstallée. Il est fourni avec des logiciels préinstallés, notamment Windows XP Embedded et WINAC RTX (DP) 2008, ce qui le rend adapté aux tâches de commande en temps réel.

Fonctionnalités

• Écran tactile de 12 pouces avec une résolution de 800x600
• Processeur Intel Celeron M à 1,0 GHz
• 1 Go de RAM DDR2
• Interface PROFIBUS DP 12
• Deux ports Ethernet de 1 Gbit/s
• Quatre ports USB 2.0 (500 mA chacun)
• Une interface série RS232
• Alimentation CC 24 V
• Deux emplacements Compact-Flash (CF)
• Inclut une carte Compact-Flash de 2 Go
• Système d’exploitation Windows XP Embedded préinstallé
• Logiciel temps réel WINAC RTX (DP) 2008 préinstallé

Applications

Le Siemens SIMATIC Panel PC 477B-RTX (DP) est généralement déployé dans les environnements industriels suivants :

• Exploitation et visualisation des machines
• Commande et surveillance des processus
• Acquisition et consignation des données
• Tâches de commande en temps réel nécessitant des fonctionnalités HMI et API intégrées (via WINAC RTX)
• Automatisation des usines et systèmes de fabrication

Spécifications techniques

Directives d’installation

1. La sécurité avant tout : Assurez-vous que toute l’alimentation de l’armoire de commande ou de la machine est coupée et verrouillée avant de commencer l’installation.
2. Montage : Fixez solidement le Panel PC dans la découpe prévue du panneau. Assurez une étanchéité adéquate afin de préserver l’indice de protection IP du boîtier.
3. Connexion de l’alimentation : Connectez l’alimentation 24 V CC aux bornes prévues à cet effet, en respectant la polarité. Utilisez des sections de câble adaptées et veillez à ce que les terminaisons soient correctement fixées.
4. Mise à la terre : Connectez la borne de terre de protection (PE) du Panel PC à la terre de protection du système. Une mise à la terre correcte est essentielle pour la sécurité et la compatibilité électromagnétique.
5. Connexions de communication : Connectez les câbles PROFIBUS DP, Ethernet, USB et RS232 selon les exigences de l’application. Assurez un blindage approprié des câbles de communication dans les environnements industriels bruyants.
6. Connexions des périphériques : Connectez les périphériques USB nécessaires (par exemple, le clavier et la souris) aux ports USB disponibles.
7. Gestion des câbles : Acheminez tous les câbles proprement et solidement, en évitant les courbures prononcées et la proximité de lignes à haute tension ou à fort courant afin de prévenir les interférences.
8. Mise sous tension : Une fois toutes les connexions vérifiées, remettez le système sous tension et allumez le Panel PC.
