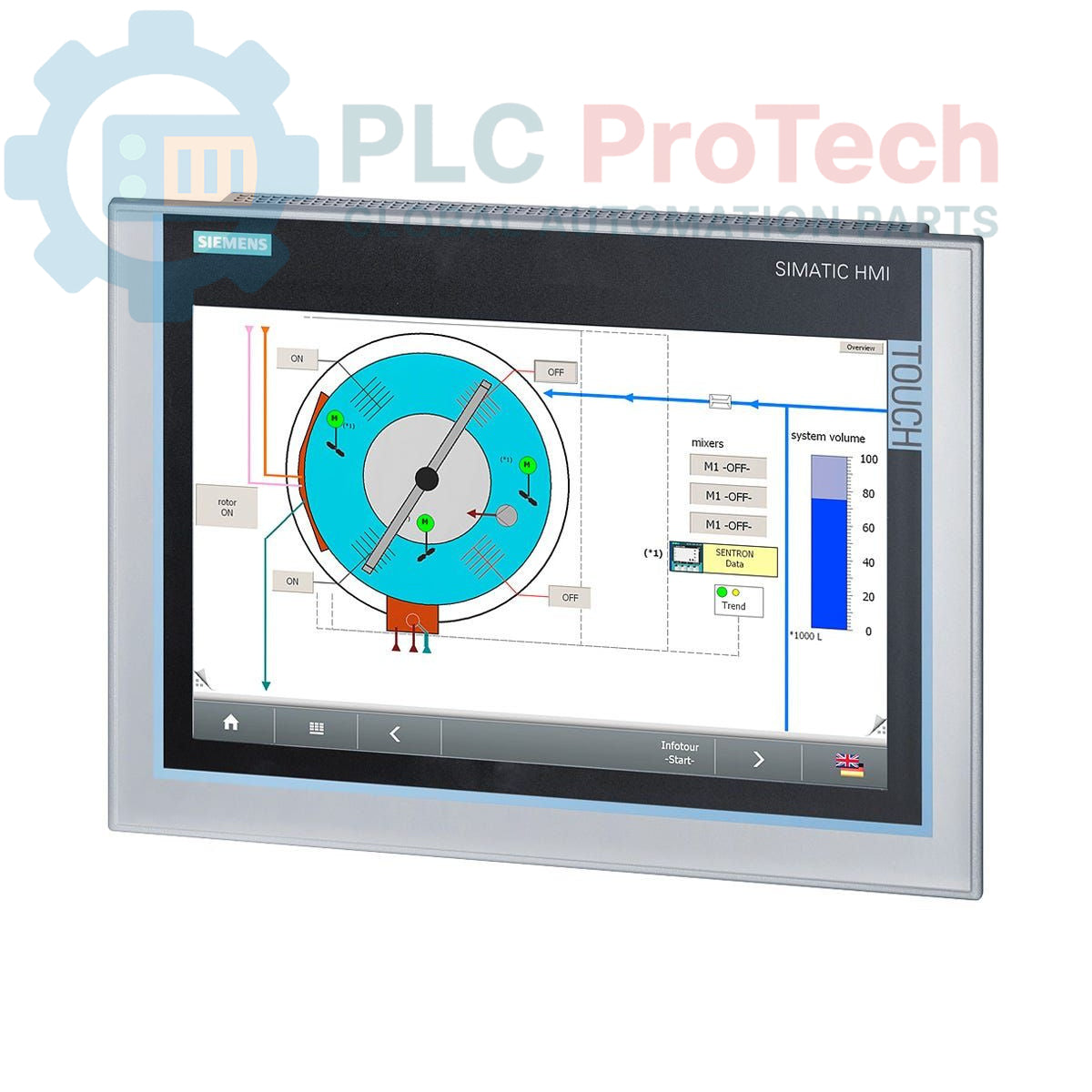

Siemens SIMATIC IPC 477D 6AV7240-3AC04-0EA0 Panel PC

Description

Il s’agit d’un Panel PC Siemens SIMATIC IPC 477D, modèle 6AV7240-3AC04-0EA0, conçu pour le contrôle et la visualisation au niveau des machines. Il est équipé d’un écran tactile de 12 pouces piloté par un processeur Intel Core i3-3217UE, avec 4 Go de RAM et une carte CFAST de 16 Go pour le stockage. La connectivité est assurée par deux ports Ethernet Gigabit (IE/PN), quatre ports USB montés à l’arrière et un port série RS-232. Cet appareil fonctionne avec une alimentation industrielle de 24 V CC et est livré sans système d’exploitation ni logiciel SIMATIC préinstallé.

Fonctionnalités

• Écran tactile résistif de 12 pouces
• Processeur Intel Core i3-3217UE
• 4 Go de RAM installée
• Carte de stockage CFAST de 16 Go
• Deux ports Ethernet Gigabit pour la connectivité IE/PN
• Quatre interfaces USB montées à l’arrière
• Un port de communication série RS-232
• Fonctionne avec une alimentation de 24 V CC

Applications

• Interface homme-machine (IHM) pour le contrôle des processus
• Acquisition et enregistrement des données au niveau des machines
• Stations clientes SCADA dans les environnements de production
• Surveillance et contrôle des lignes de production

Spécifications techniques

Instructions d’installation

1. 1 Mettez hors tension et condamnez l’alimentation secteur principale de l’armoire de commande ou du boîtier avant de commencer toute intervention.
2. 2 Préparez la découpe du panneau conformément aux spécifications mécaniques de l’appareil. Assurez-vous que toutes les surfaces sont propres, sèches et exemptes de bavures ou de débris.
3. 3 Insérez le Panel PC dans la découpe par l’avant du boîtier, en veillant à ce qu’il soit bien affleurant à la surface du panneau.
4. 4 Fixez l’unité par l’arrière à l’aide des brides de montage fournies. Serrez les brides uniformément et successivement au couple recommandé par le fabricant afin de garantir une étanchéité environnementale correcte.
5. 5 Branchez une alimentation 24 V CC stable et dédiée aux bornes d’entrée d’alimentation désignées. Vérifiez la polarité correcte (+/-) avant de mettre sous tension.
6. 6 Établissez une connexion de terre de protection (PE) à faible impédance avec la borne de mise à la terre du châssis afin d’assurer la sécurité et l’immunité au bruit.
7. 7 Branchez les câbles de communication Ethernet, USB et série requis. Acheminez les câbles de signal séparément des lignes d’alimentation haute tension afin de minimiser les interférences électromagnétiques.
