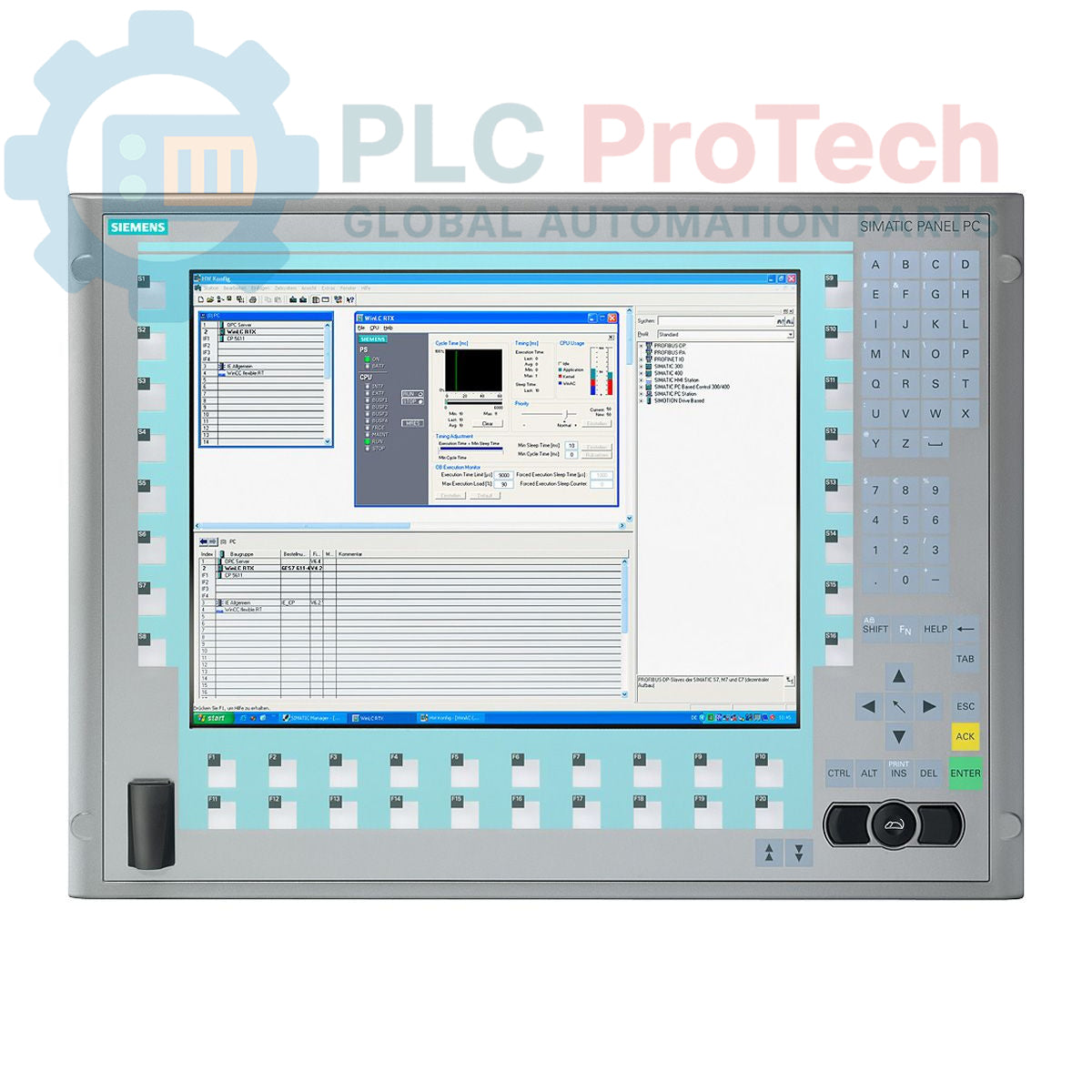

Siemens SIMATIC IPC677C 6AV7893-0BG02-1AB0 PC Panel

Description

Il s'agit d'un Panel PC SIMATIC HMI IPC677C de Siemens, modèle 6AV7893-0BG02-1AB0, conçu pour des applications exigeantes d'interface homme-machine (IHM) et de contrôle en environnements industriels. Il est équipé d'un processeur Intel Core i7-610E, de 1 Go de RAM DDR3 et d'un système de stockage redondant comprenant deux disques durs SATA de 320 Go en configuration RAID1. L'unité inclut un écran de 15 pouces avec saisie par pavé numérique et une résolution de 1024x768 pixels. Des fonctions de surveillance intégrées pour le watchdog, la température et l'état du ventilateur garantissent la fiabilité opérationnelle. Cette configuration spécifique est alimentée par une alimentation 110/230 V AC et est livrée avec Windows XP Professionnel préinstallé.

Caractéristiques

• Écran intégré de 15 pouces avec pavé numérique et résolution 1024x768.
• Contrôleur RAID intégré avec deux disques durs de 320 Go en configuration miroir (RAID1) pour la redondance des données.
• Surveillance système intégrée pour le watchdog, la température interne et la vitesse du ventilateur.
• Double port Ethernet Gigabit pour la connectivité réseau.
• Port USB pratique à l'avant pour un accès facile.
• Extensible avec deux emplacements PCI disponibles.
• Préinstallé avec Windows XP Professionnel SP3 (multilingue).

Applications

• Visualisation et contrôle des processus (SCADA/HMI)
• Acquisition et enregistrement de données
• Panneaux de contrôle machine
• Terminaux de systèmes d'exécution de fabrication (MES)
• Passerelles d'automatisation industrielle

Caractéristiques techniques

Directives d’installation

1. 1
   Couper l’alimentation : Isolez, verrouillez et étiquetez toutes les sources d’alimentation du panneau de contrôle ou de l’armoire avant de commencer les travaux. Vérifiez l’absence de tension avec un appareil de mesure adapté.
2. 2
   Préparer le lieu de montage : Vérifiez que les dimensions de la découpe du panneau sont correctes et que la surface de montage est propre, plane et capable de supporter le poids de l’unité (17,45 kg).
3. 3
   Monter le Panel PC : Insérez soigneusement l’unité dans la découpe du panneau. Fixez-la par l’arrière en utilisant toutes les pinces de montage fournies, en les serrant uniformément au couple spécifié par le fabricant pour assurer une étanchéité correcte.
4. 4
   Connecter la terre de protection : Reliez la borne de terre de protection (PE) du châssis à la masse principale du système à l’aide d’un conducteur à faible impédance de section appropriée. Il s’agit d’une connexion de sécurité critique.
5. 5
   Connecter l'alimentation et les périphériques : Branchez le câble d'alimentation 110/230 V AC. Connectez les câbles Ethernet, USB et de communication série selon les besoins, en assurant un bon maintien mécanique et en les éloignant des sources de bruit élevé.
6. 6
   Vérifications finales et mise sous tension : Après avoir vérifié que toutes les connexions sont sécurisées, retirez les dispositifs LOTO et remettez sous tension le coffret. Observez le Panel PC pendant sa séquence de démarrage pour confirmer son fonctionnement normal.
