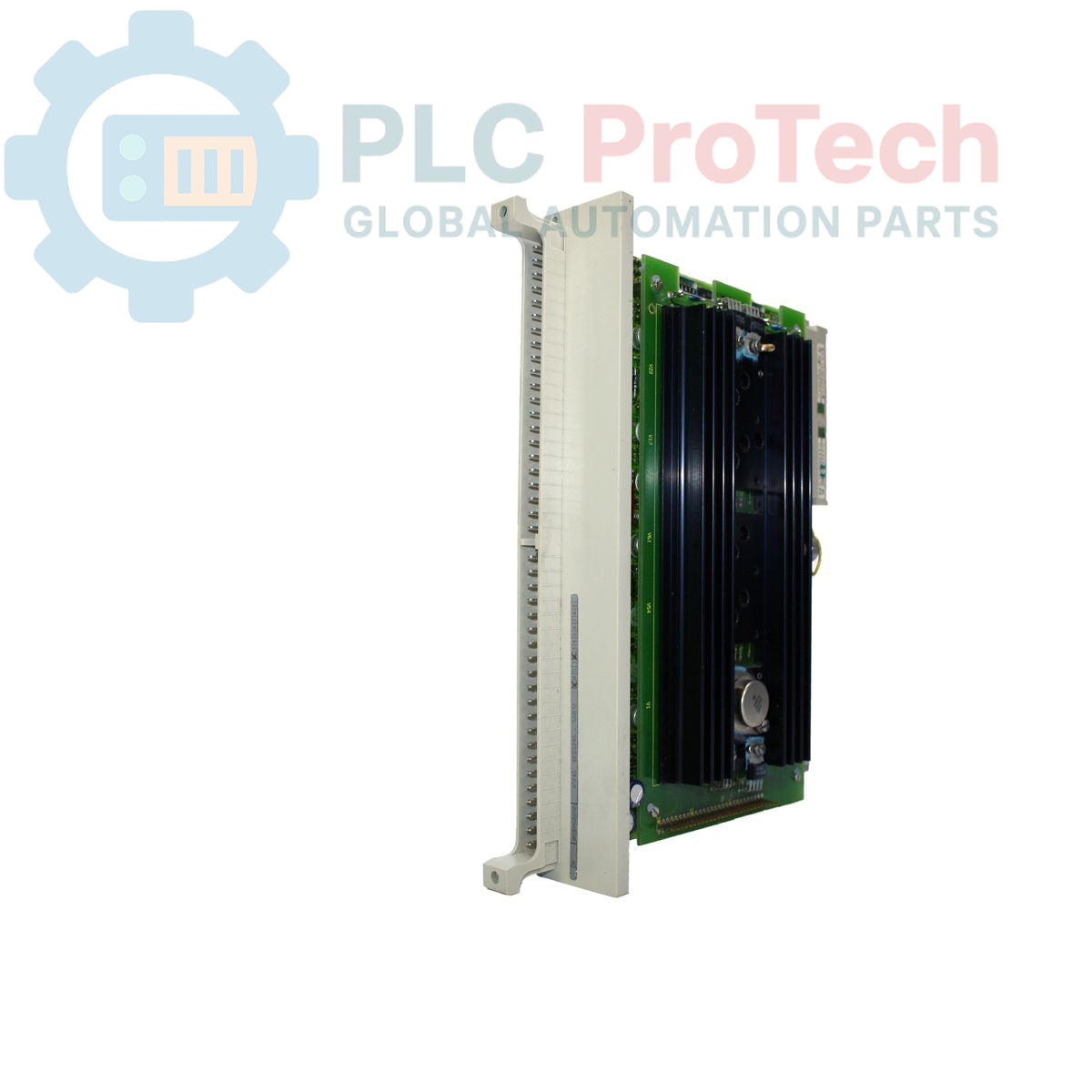

Module de contrôle Simatic S5 Siemens 6ES5245-1AB12

Présentation du produit

Le Siemens 6ES5245-1AB12 (6ES52451AB12) est un module de contrôle fonctionnel haute performance conçu pour les automates programmables Siemens Simatic S5-115U, 135U et 155U. Conçu pour décharger le processeur central (CPU) des tâches complexes et critiques en temps, ce module est spécialisé dans le comptage à grande vitesse, le positionnement ou le contrôle en boucle fermée selon le firmware chargé. Dans le secteur industriel lourd—plus particulièrement dans l’emboutissage automobile, le traitement chimique et les aciéries anciennes—le 6ES5245-1AB12 est un pilier pour maintenir une synchronisation mécanique précise. En traitant localement les signaux haute fréquence sur le module, il garantit des temps de réponse déterministes indépendants du cycle de scan principal du PLC, éliminant ainsi les variations (jitter) dans les opérations à grande vitesse.

Configuration technique

L’architecture du 6ES5245-1AB12 est conçue pour une intégration transparente dans le bus arrière S5 (S-Bus), agissant comme un périphérique intelligent.

• Traitement autonome : Équipé de son propre microprocesseur embarqué, le module exécute les algorithmes de contrôle indépendamment du CPU principal, offrant une évaluation rapide des signaux.

• Flexibilité d’interface : Le module dispose de connecteurs en façade pour une interface directe avec des codeurs, des fins de course ou des actionneurs, minimisant la latence des signaux.

• Intégration système : Il communique avec le CPU S5 via l’interface mémoire RAM à double port, permettant un échange rapide des consignes, valeurs réelles et bits de diagnostic.

• Matériel robuste : Logé dans le boîtier classique Simatic S5 en métal et plastique robuste, il est conçu pour résister aux fortes vibrations et aux perturbations électriques fréquentes dans les environnements industriels moyens à grands.

• Configuration : Les paramètres sont généralement définis via le logiciel STEP 5 utilisant COM 245 ou des packages de configuration équivalents, permettant un réglage précis des gains, décalages et constantes de filtrage.

Spécifications techniques

FAQ techniques

Peut-on remplacer le 6ES5245-1AB12 lorsque le PLC est sous tension ?

Non. Le système Simatic S5 ne supporte pas le « Hot Swapping » pour les modules fonctionnels. L’alimentation du rack doit être coupée avant de retirer ou d’insérer le module afin d’éviter d’endommager le bus arrière et de corrompre les données.

Comment vérifier si le module communique avec le CPU ?

Vérifiez les LED d’état sur la face avant. Une LED « RUN » allumée fixe indique que le module exécute son firmware interne, tandis qu’une LED « STAY » ou « FAULT » signale généralement une erreur de paramétrage dans la configuration STEP 5 ou une incompatibilité matérielle dans le DB (Data Block).

Ce module est-il compatible avec les systèmes S7-400 ?

Pas directement. Le 6ES5245-1AB12 est un module natif S5. Pour utiliser cette logique dans un environnement S7, il faudrait un adaptateur d’interface IM 463-2 ou, plus couramment, une migration complète vers un module équivalent FM 450/451.

Guide d’ingénierie et d’installation

• Protocole de blindage : Pour les fonctions de comptage haute vitesse ou de contrôle analogique, les câbles de signal doivent être blindés. Le blindage doit être mis à la terre via l’élément de connexion de blindage Siemens directement au point d’entrée du module afin d’éviter que les interférences haute fréquence n’affectent les compteurs haute vitesse internes.

• Dissipation thermique : Assurez-vous que le ventilateur du rack S5 est opérationnel. Les modules intelligents comme le 6ES5245-1AB12 génèrent plus de chaleur que les E/S numériques standard. Maintenez un dégagement vertical minimum de 100 mm entre le rack et tout conduit de câbles pour permettre une convection naturelle.

• Adressage du bus arrière : Assurez-vous que le module est bien en place dans le rack et que les vis de verrouillage sont serrées. Dans le système S5, l’adressage est déterminé par la position dans le slot ; vérifiez que la configuration STEP 5 (adressage des zones P et Q) correspond bien à l’emplacement physique occupé par le 6ES5245-1AB12.
