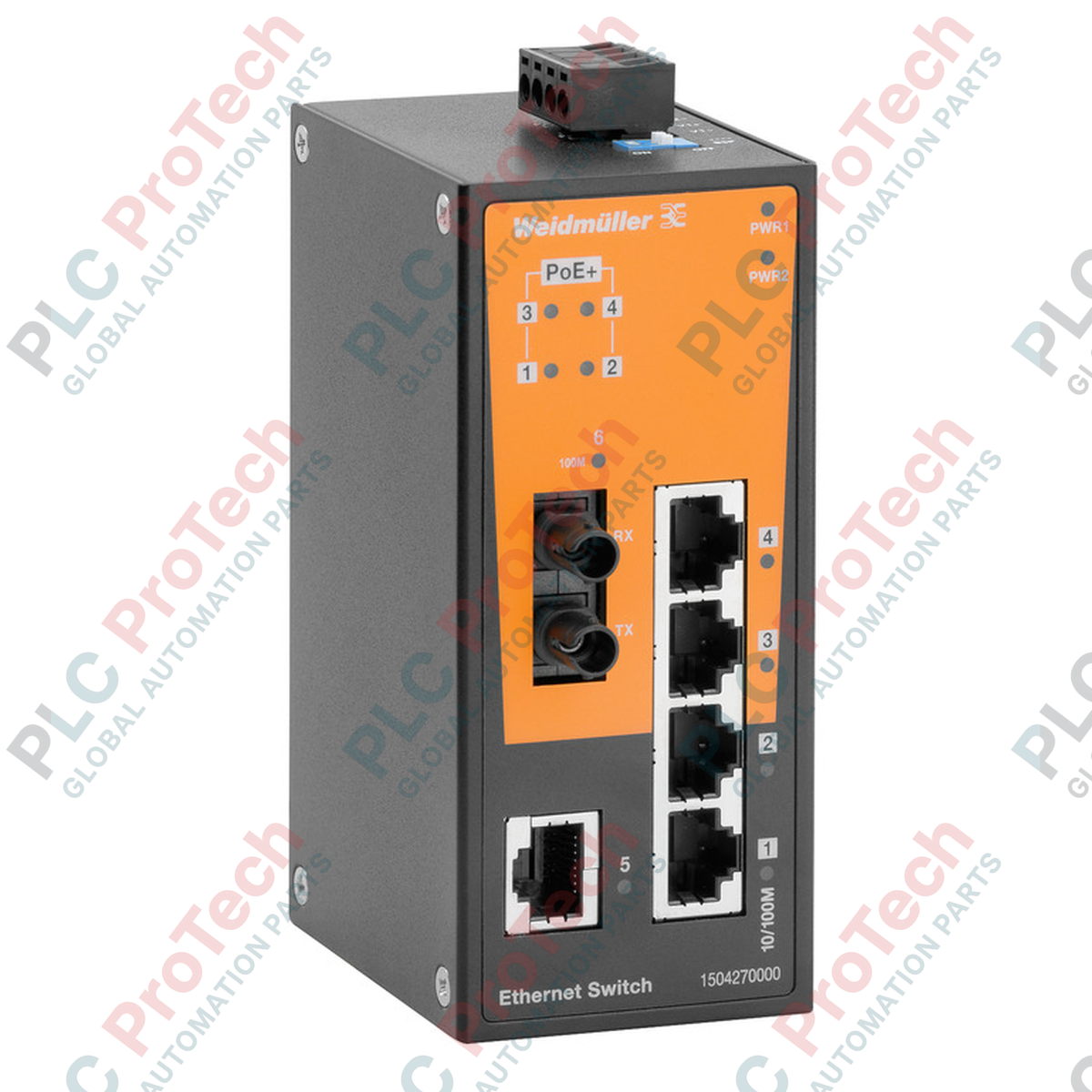

Facilitant la transmission fiable des données et la fourniture d’alimentation dans les environnements industriels exigeants, le Weidmuller 1504290000 (IE-SW-BL06T-1TX-4POE-1ST) est un commutateur PoE Fast Ethernet non administrable haute performance. Cet appareil intègre quatre ports Power over Ethernet, un port cuivre standard et un port fibre multimode équipé d’un connecteur ST-Duplex, afin de relier des segments réseau distants jusqu’à 5 kilomètres. Installé dans un boîtier robuste en aluminium classé IP30, il est conçu pour résister aux variations thermiques extrêmes et aux perturbations électriques courantes dans les architectures d’automatisation industrielle.
| Paramètre | Valeur |
|---|---|
| Fabricant | Weidmuller |
| Référence / SKU | 1504290000 |
| Désignation du modèle | IE-SW-BL06T-1TX-4POE-1ST |
| Type de commutateur | PoE non administrable |
| Débit de transmission | 100 Mbit/s (Fast Ethernet) |
| Type d’émetteur-récepteur | Multimode |
| Type de connecteur | ST-Duplex |
| Distance de transmission (typique) | 5 km |
| Tension d’alimentation | 12/24/48 V CC (2 entrées redondantes) |
| Courant d’appel | 64,56 A à 48 V CC (0,1 à 1 ms) |
| Taille de la table MAC | 2 K |
| Taille de la mémoire tampon des paquets | 768 kbit |
| Méthode de commutation des données | Store and Forward |
| Matériau du boîtier | Aluminium |
| Classe de protection | IP30 |
| Température de fonctionnement | -40 à 75 °C |
| Température de stockage | -40 à 85 °C |
| Plage d’humidité | 5 % à 95 % (sans condensation) |
| Options de montage | Rail DIN, panneau (avec kit de montage en option) |
| Dimensions (W x H x D) | 50 mm x 114 mm x 70 mm |
| Poids net | 375 g |
| Poids d’expédition (calculé) | 1,0 kg |
| Connecteur / Borne | Type | Fonction / Affectation |
|---|---|---|
| Ports 1 à 4 | RJ45 | Fast Ethernet 10/100BaseT(X) avec alimentation PoE |
| Port 5 | RJ45 | Port cuivre Fast Ethernet standard 10/100BaseT(X) |
| Port 6 | ST-Duplex | Port fibre optique multimode 100BaseFX (jusqu’à 5 km) |
| Entrée d’alimentation | Bornier à 4 broches | Connecteur amovible pour les entrées d’alimentation CC redondantes |
La série IE-SW-BL06T constitue un remplacement direct prêt à installer des anciens commutateurs non administrables Weidmuller Basic Line lors de la migration vers des architectures de terrain compatibles PoE. Comme il s’agit d’un appareil non administrable de couche 2, aucune configuration du micrologiciel ni mise à jour logicielle n’est nécessaire, ce qui garantit une compatibilité transparente avec tous les protocoles Ethernet standard et les réseaux d’automatisation industrielle.
En cas de fonctionnement à pleine capacité PoE, assurez-vous que l’alimentation en amont est conçue pour gérer le budget de puissance cumulé de tous les PD (appareils alimentés) connectés, ainsi que la consommation interne du commutateur. Dans les armoires de commande fermées soumises à des températures ambiantes élevées, maintenez un dégagement minimal de 20 mm de chaque côté afin de favoriser la convection naturelle et d’éviter l’arrêt thermique.
Utilisez toujours un câblage STP à paires torsadées blindées de haute qualité pour les ports cuivre RJ45 afin de réduire les interférences électromagnétiques (EMI) dans les environnements haute tension. Assurez-vous que la borne de terre fonctionnelle du bornier amovible à 4 broches est directement reliée à une prise de terre à faible impédance afin de protéger les circuits internes des émetteurs-récepteurs contre les surtensions transitoires.
AVERTISSEMENT CRITIQUE
Mettez toutes les sources d’alimentation hors tension avant toute installation, tout câblage ou toute opération de maintenance. Une absence d’isolement de l’alimentation peut entraîner une décharge électrique grave, endommager l’équipement ou provoquer un fonctionnement imprévu du système. Vérifiez que la tension d’entrée correspond aux spécifications de l’appareil avant la mise sous tension.
Montez solidement le commutateur sur un rail DIN TS 35 standard, en vous assurant que le mécanisme de verrouillage s’enclenche fermement.
Connectez la borne de terre fonctionnelle du bornier amovible à 4 broches au système local de terre de protection.
Raccordez les alimentations CC redondantes au bornier, en vérifiant la polarité correcte (V+/V−) avant d’insérer le bornier dans le commutateur.
Insérez les câbles réseau RJ45 dans les ports 1 à 5 et connectez le câble à fibre optique ST-Duplex au port 6.
